Box iPC Universal/Performance 2 Steckplätze - Abmessungen (HMIBMU/HMIBMP)

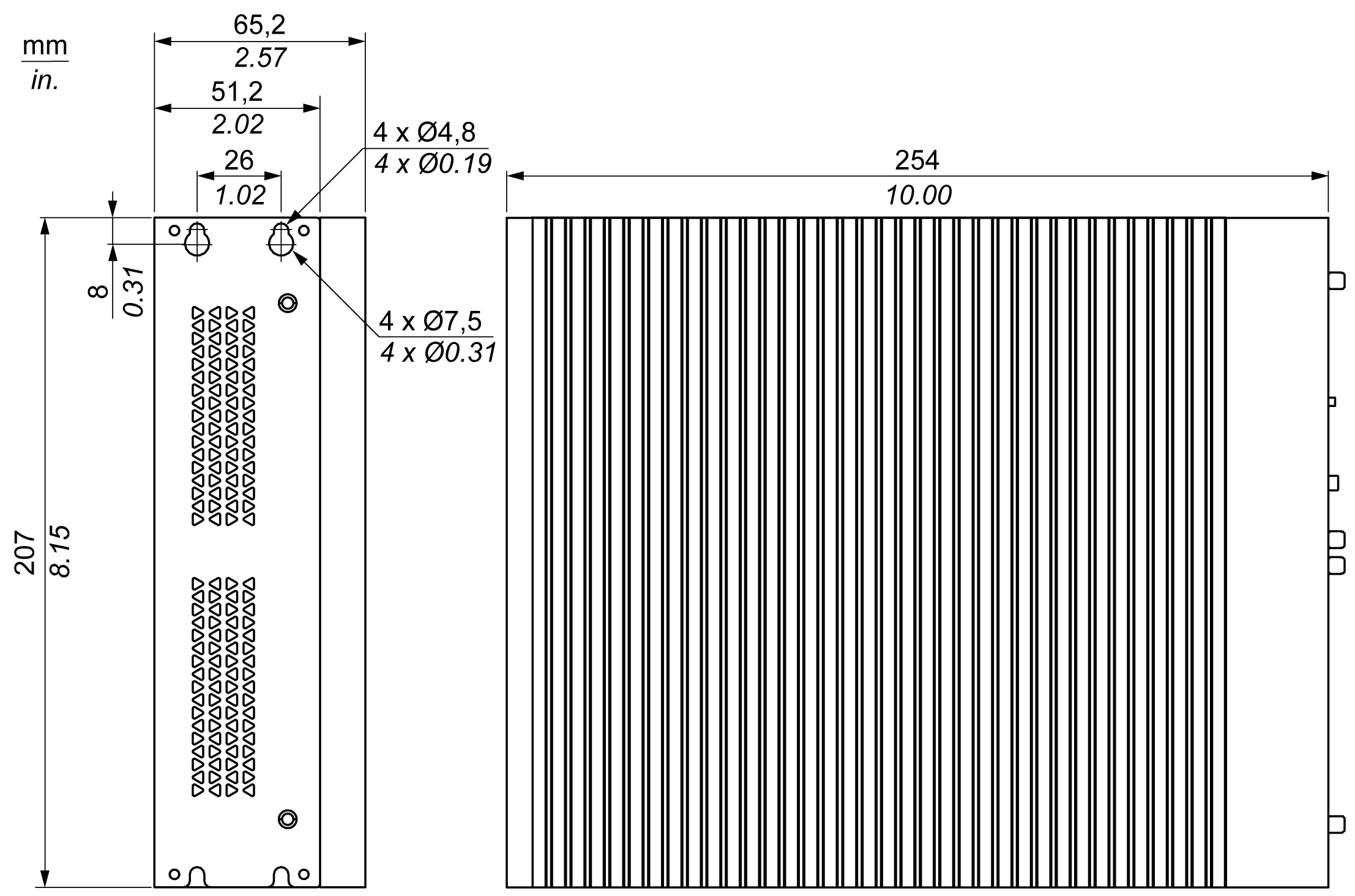

Box iPC Universal/Performance 4 Steckplätze Abmessungen (HMIBMU/HMIBMP)
Magelis Box iPC Optimized - Abmessungen (HMIBMI)
Magelis Box iPC Optimized - Abmessungen (HMIBMO Regular)
Magelis Box iPC Optimized - Abmessungen (HMIBMO Expandable)
Toleranzwerte für die Abmessungen
Die nachstehende Tabelle enthält die allgemeinen Toleranzwerte für die Abmessungen:
|
Nennmessbereich |
Allgemeintoleranz gemäß DIN ISO 2768 (mittel) |
|---|---|
|
bis 6 mm (bis 0.236 in) |
± 0,1 mm (± 0.004 in) |
|
6...30 mm (0.236...1.181 in) |
± 0,2 mm (± 0.0078 in) |
|
30...80 mm (1.181...3.149 in) |
± 0,25 mm (± 0.0098 in) |
|
80...180 mm (3.149...7.08 in) |
± 0,3 mm (± 0.012 in) |
|
180...400 mm (7.08...15.747 in) |
± 0,5 mm (± 0.02 in) |
