Display - Abmessungen

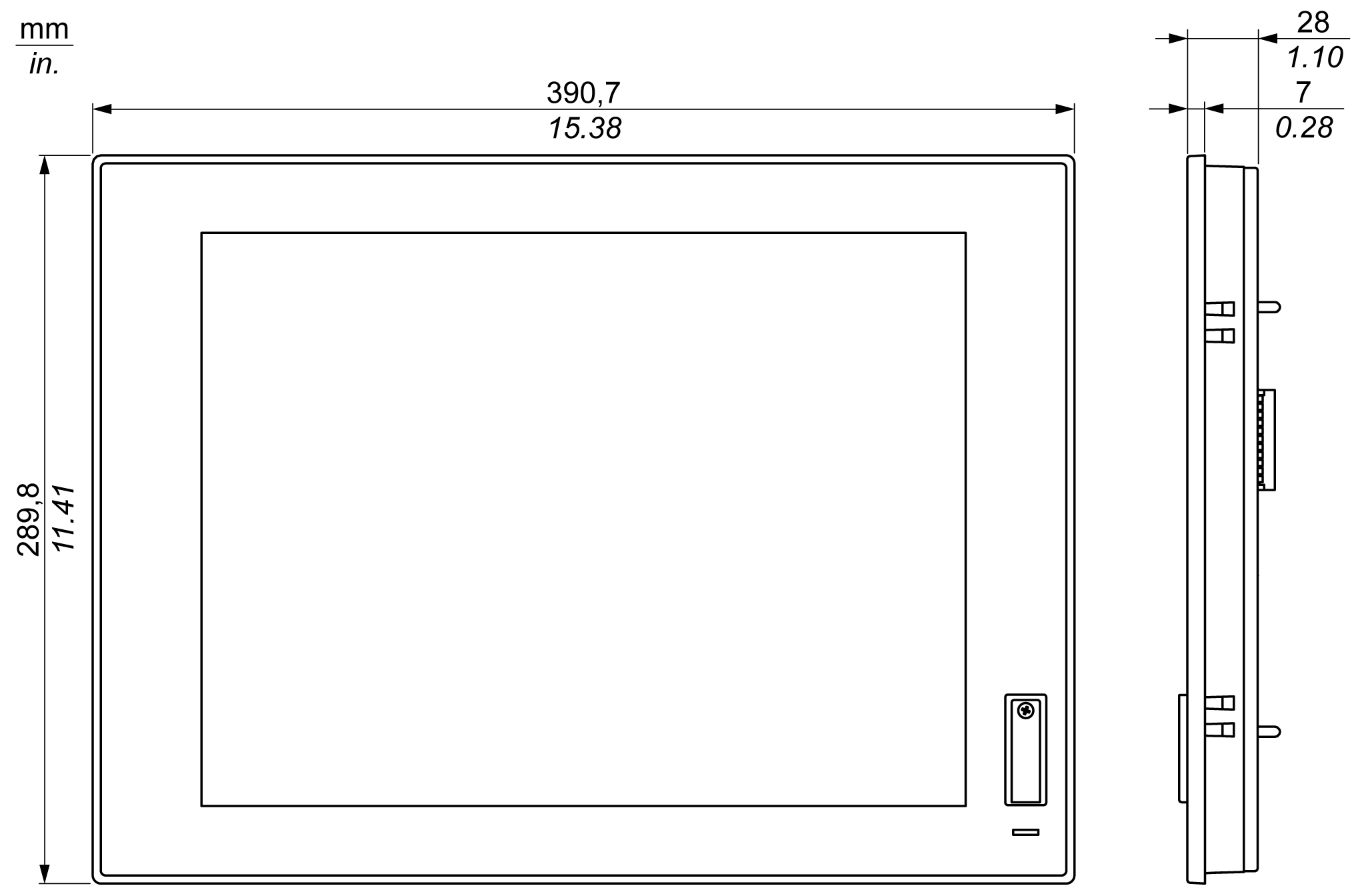

Display 4:3 12” - Abmessungen

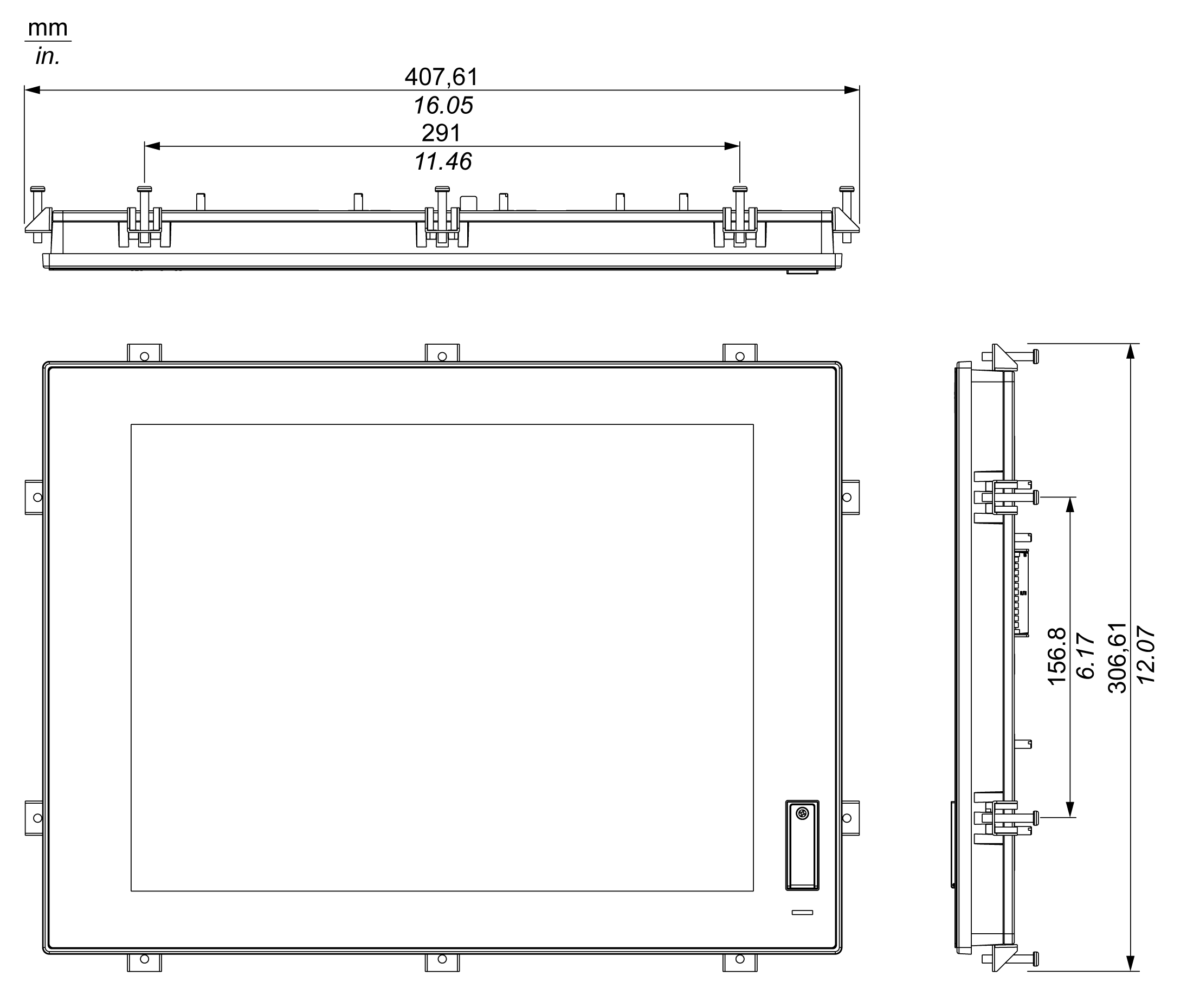

Display4:3 12” - Abmessungen mit Montagehaltern

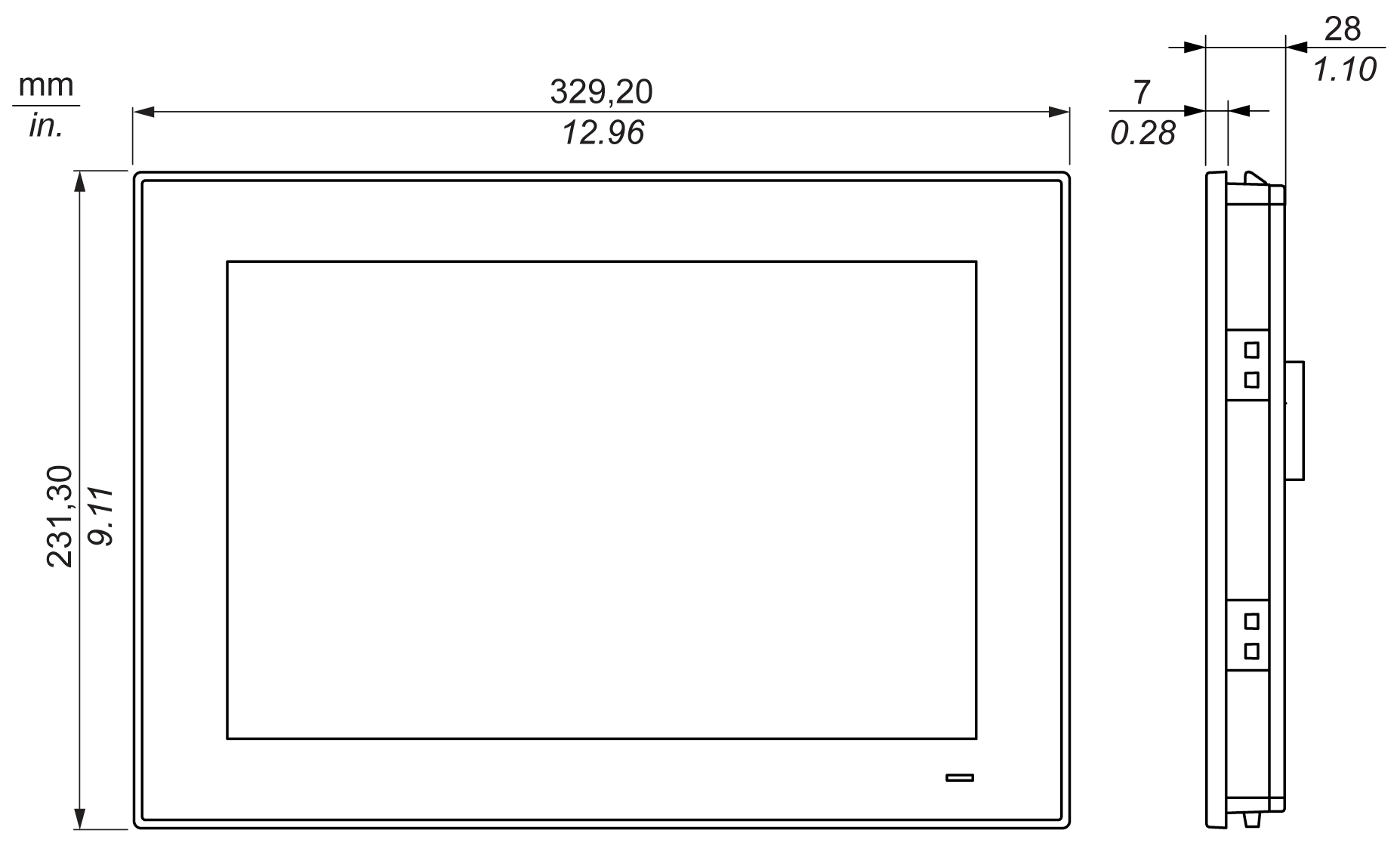

Display W12” - Abmessungen

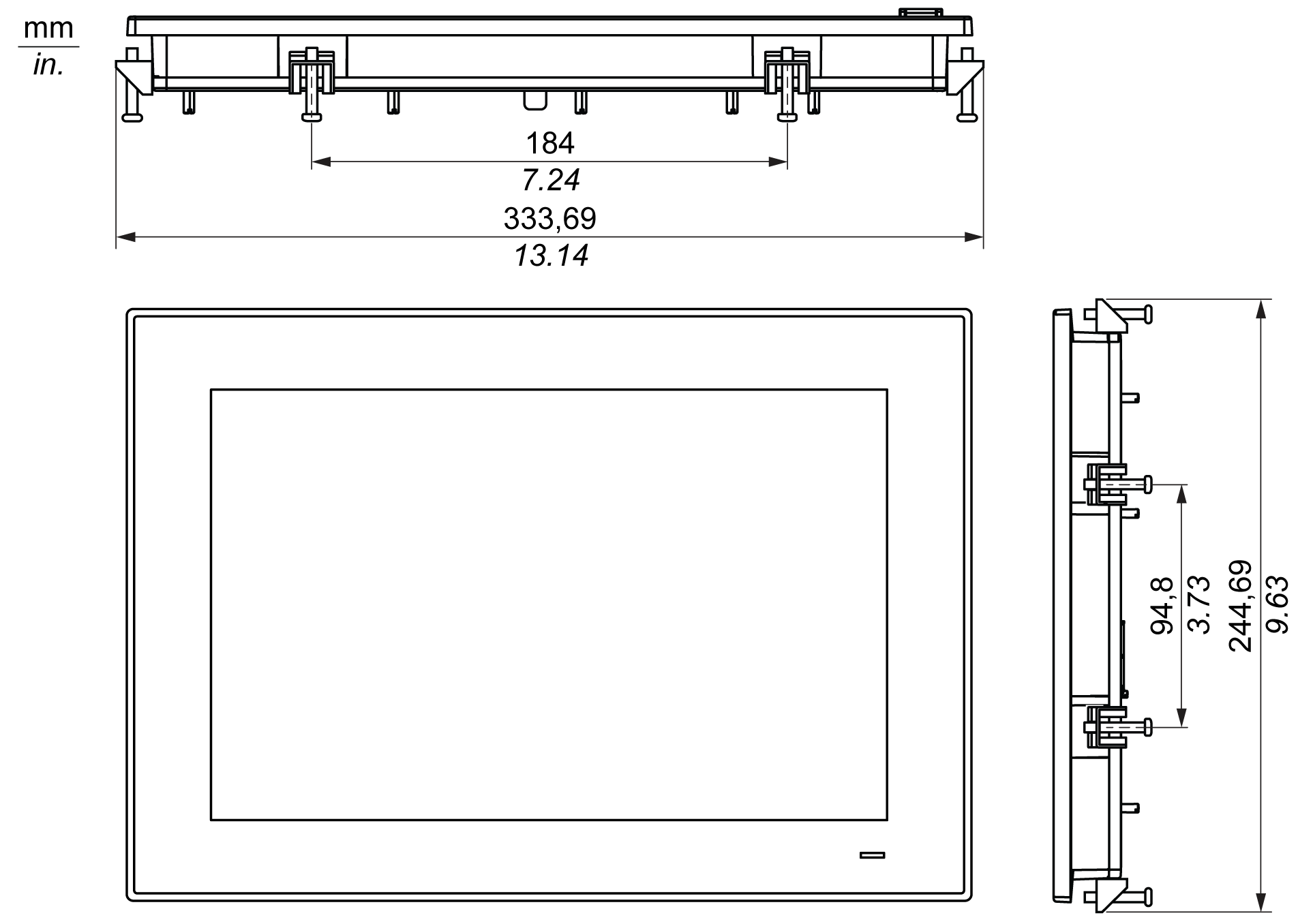

DisplayW12” - Abmessungen mit Montagehaltern






Display 4:3 15” - Abmessungen






Display4:3 15” - Abmessungen mit Montagehaltern

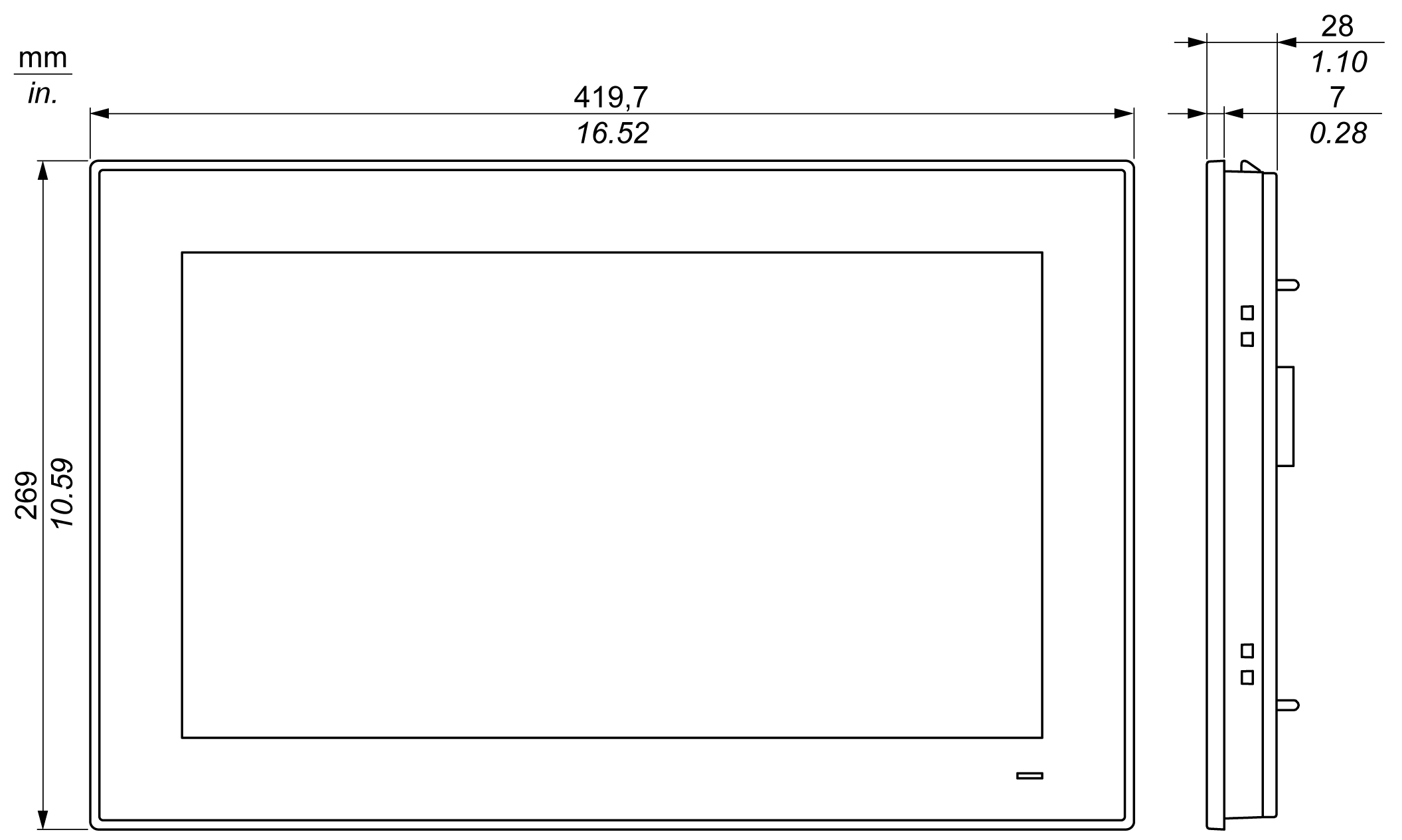

Display W15” - Abmessungen

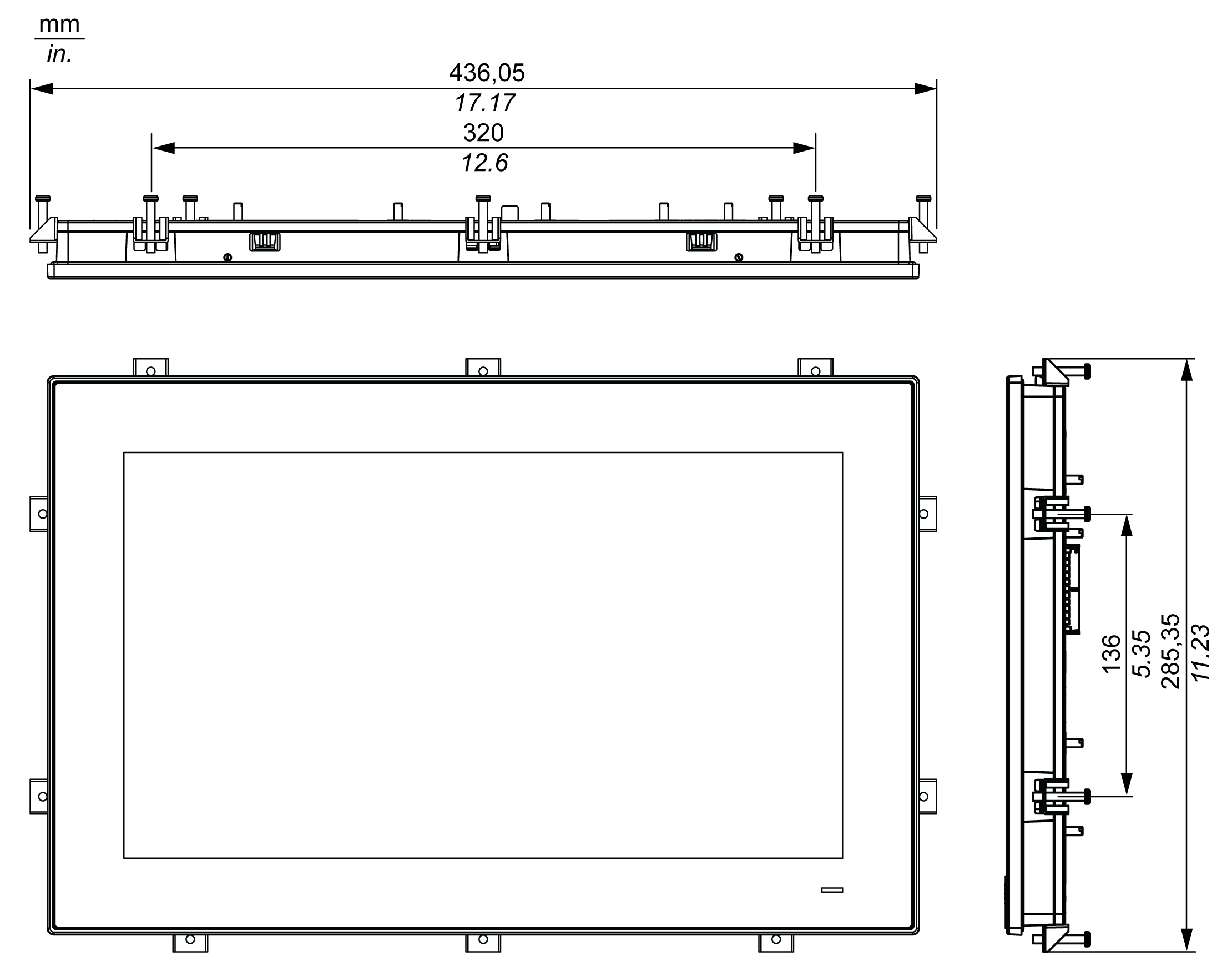

DisplayW15” - Abmessungen mit Montagehaltern






Display W19” - Abmessungen

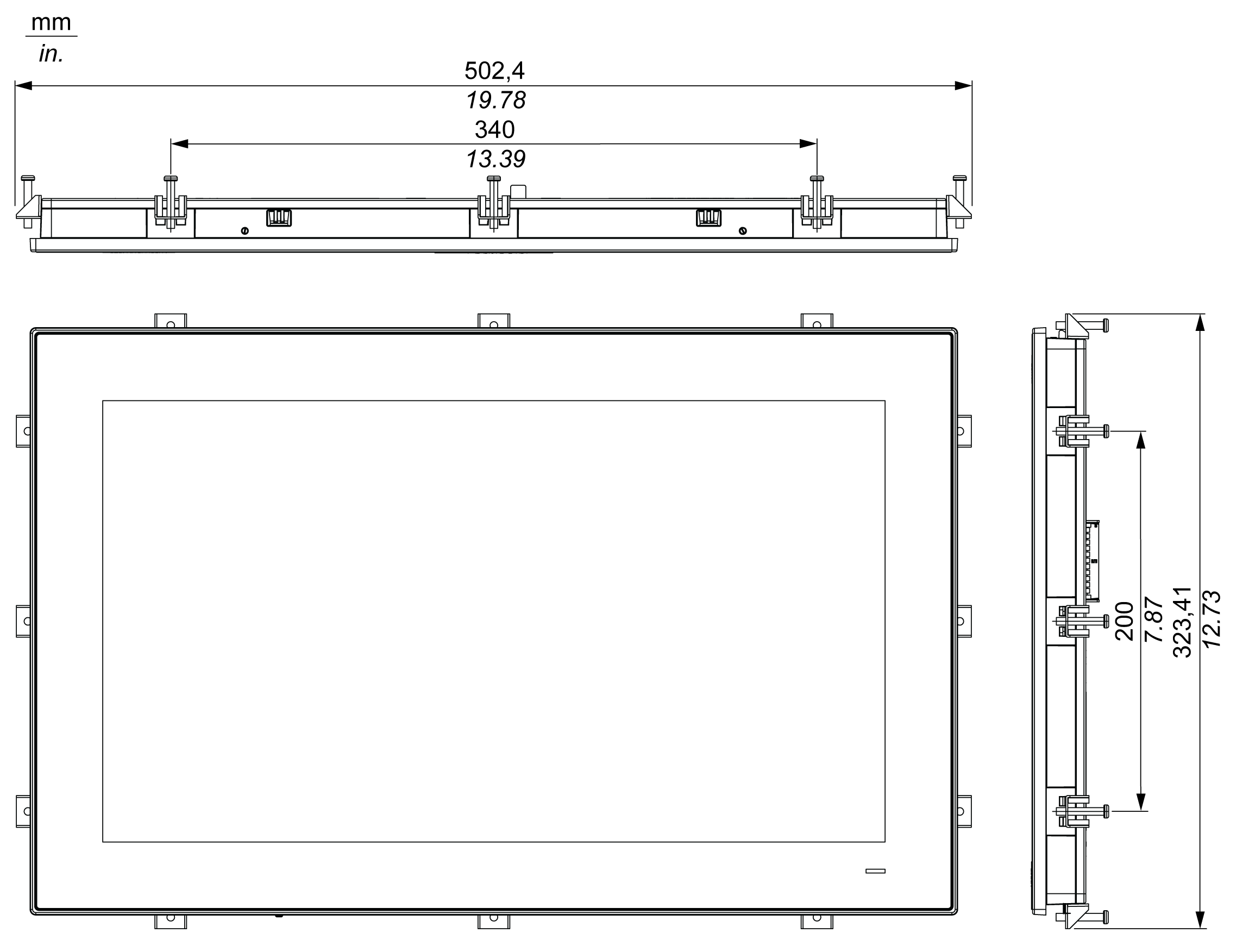

DisplayW19” - Abmessungen mit Montagehaltern

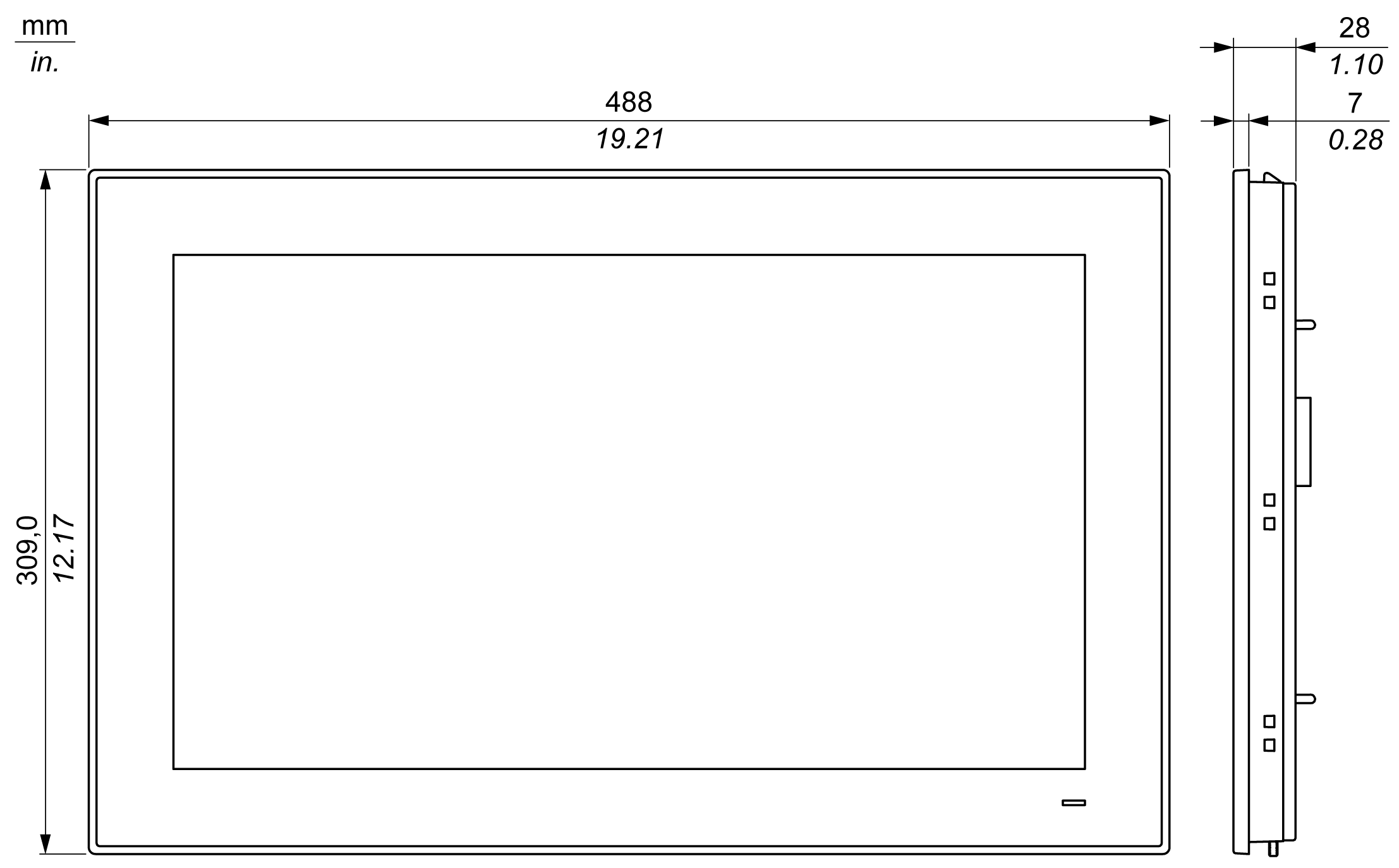

Display W22” - Abmessungen

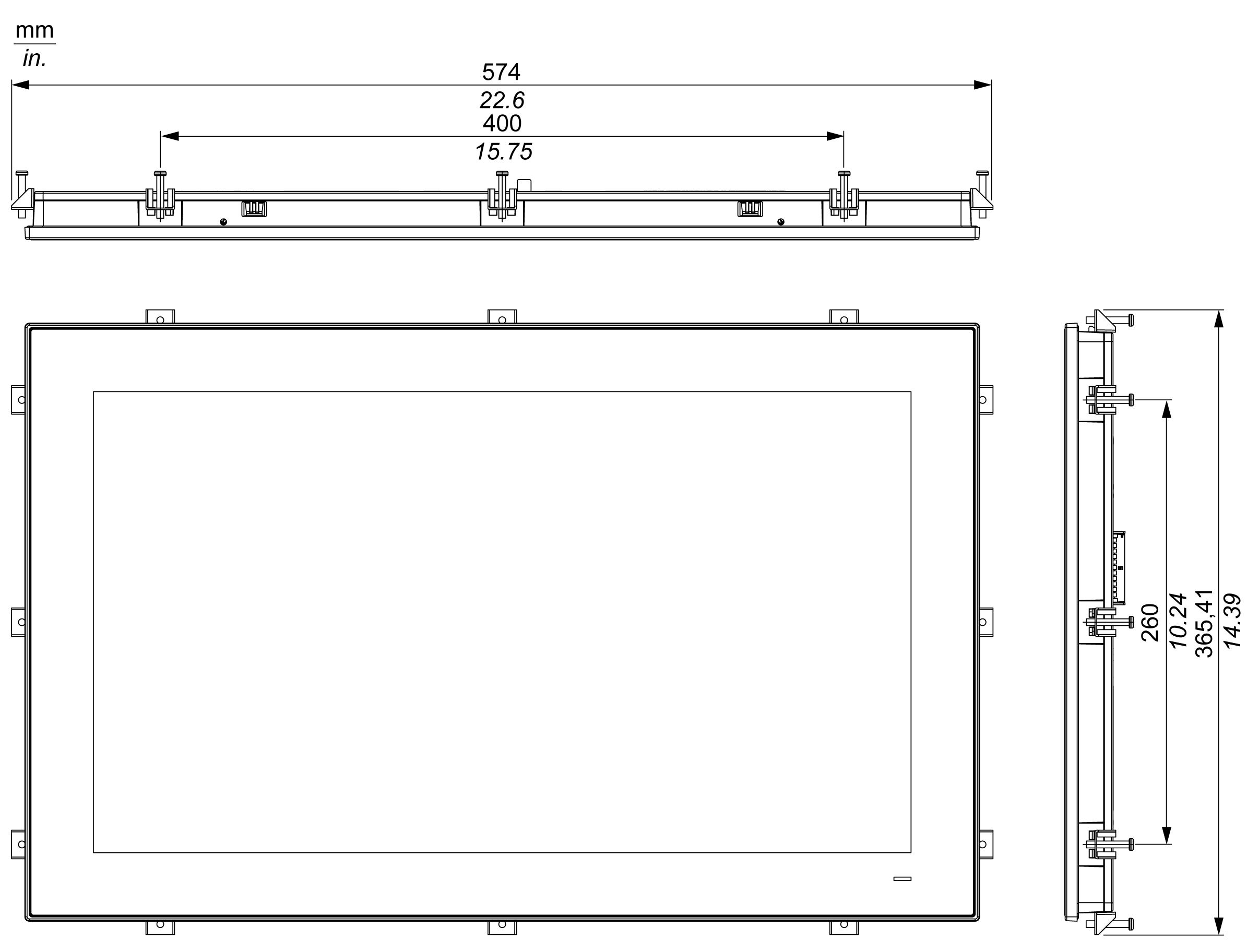

DisplayW22” - Abmessungen mit Montagehaltern

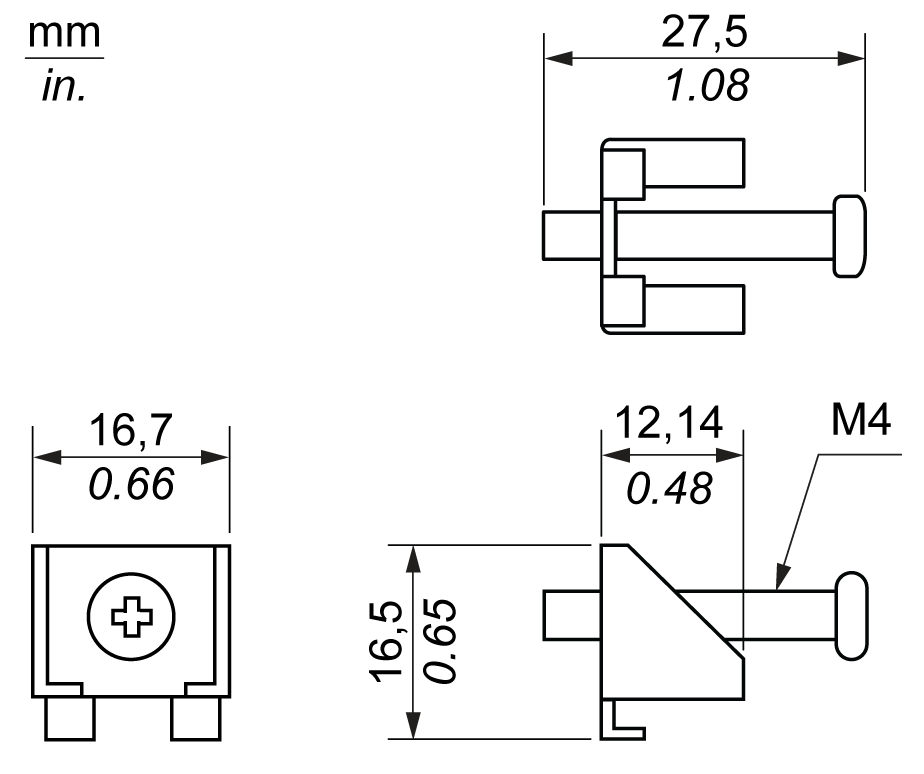

Abmessungen der Montagehalter






Toleranzwerte für die Abmessungen

Die nachstehende Tabelle enthält die allgemeinen Toleranzwerte für die Abmessungen:

Nennmessbereich

Allgemeintoleranz gemäß DIN ISO 2768 (mittel)

6...30 mm (0.236...1.181 in)

± 0,2 mm (± 0.0078 in)

30...80 mm (1.181...3.149 in)

± 0,25 mm (± 0.0098 in)

80...180 mm (3.149...7.08 in)

± 0,3 mm (± 0.012 in)

180...600 mm (7.08...23.62 in)

± 0,5 mm (± 0.02 in)
