Box iPC - Installation

Installation des Box iPC Universal/Performance (HMIBMU/HMIBMP)

Schritt

Aktion

1

Trennen Sie die Spannungszufuhr und stellen Sie sicher, dass die Spannungsversorgung vom Netz getrennt ist.

2

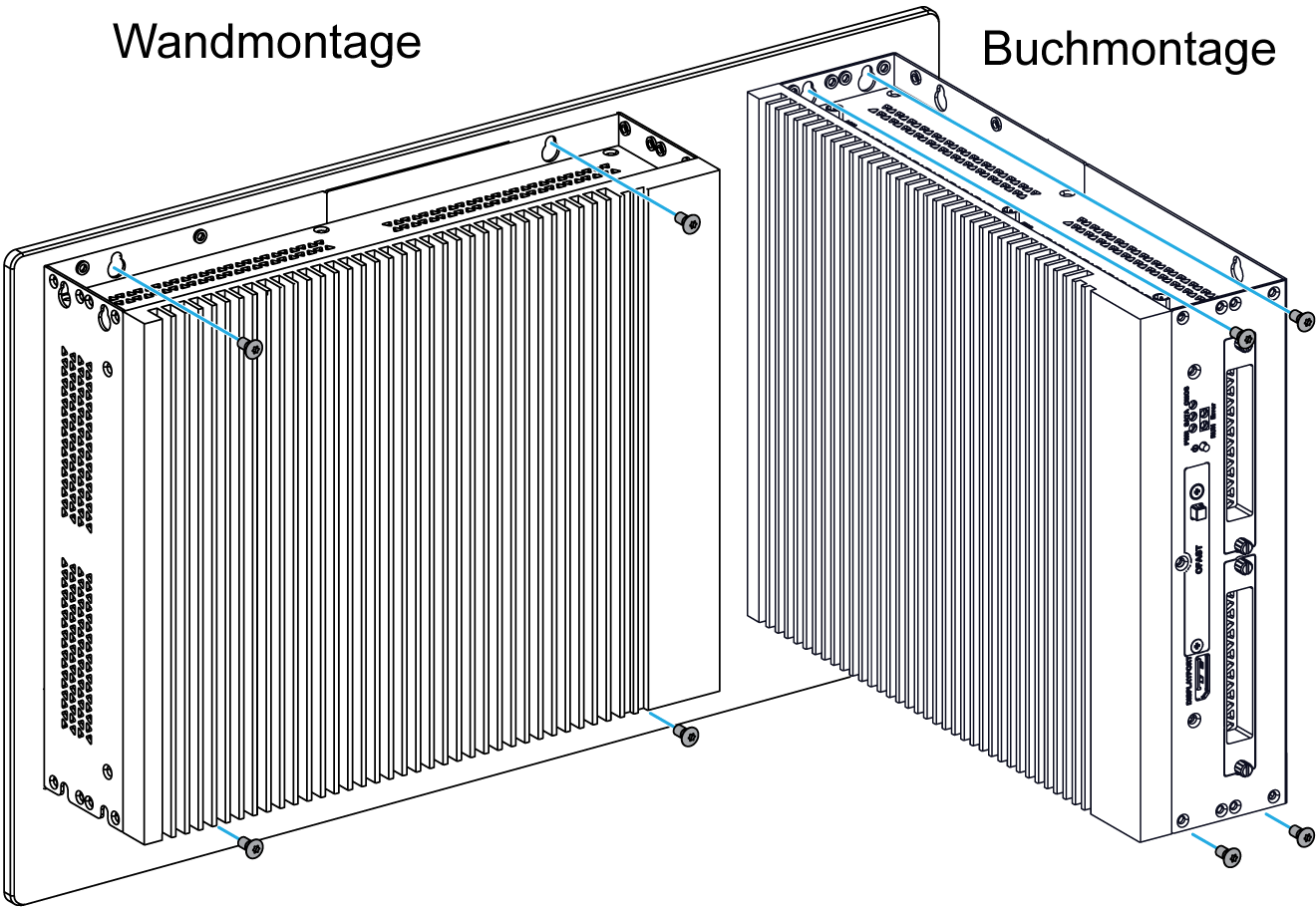

Wandmontage:

Sichern Sie den Box iPC Universal/Performance am Schaltschrank mithilfe der vier M4-Schrauben (6 mm (0.24 in)):






HINWEIS:

oEine Buchmontage ist für DNV-zertifizierte (Det Norske Veritas) Konfigurationen nicht zulässig.

oDas empfohlene Anzugsmoment für diese Schrauben beträgt 0,5 Nm (4.5 lb-in).

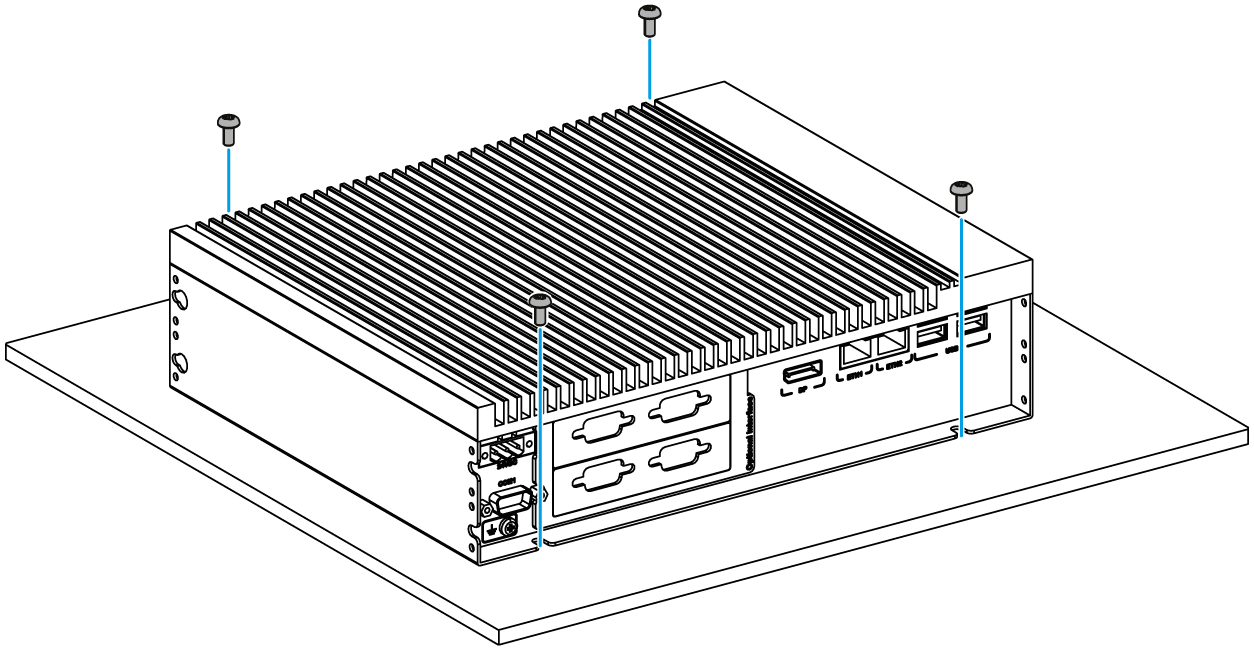

Horizontaler Einbau:

Befestigen Sie den Box iPC Universal/Performance mithilfe der vier M4-Schrauben (8 mm (0.31 in)):






HINWEIS:

oDie horizontale Montage ist mit einem Temperatur-Derating zulässig (siehe „Umgebungsspezifische Merkmale“).

oDas empfohlene Anzugsmoment für diese Schrauben beträgt 0,5 Nm (4.5 lb-in).

Installation des Box iPC Optimized (HMIBMI/HMIBMO)

Schritt

Aktion

1

Trennen Sie die Spannungszufuhr und stellen Sie sicher, dass die Spannungsversorgung vom Netz getrennt ist.

2

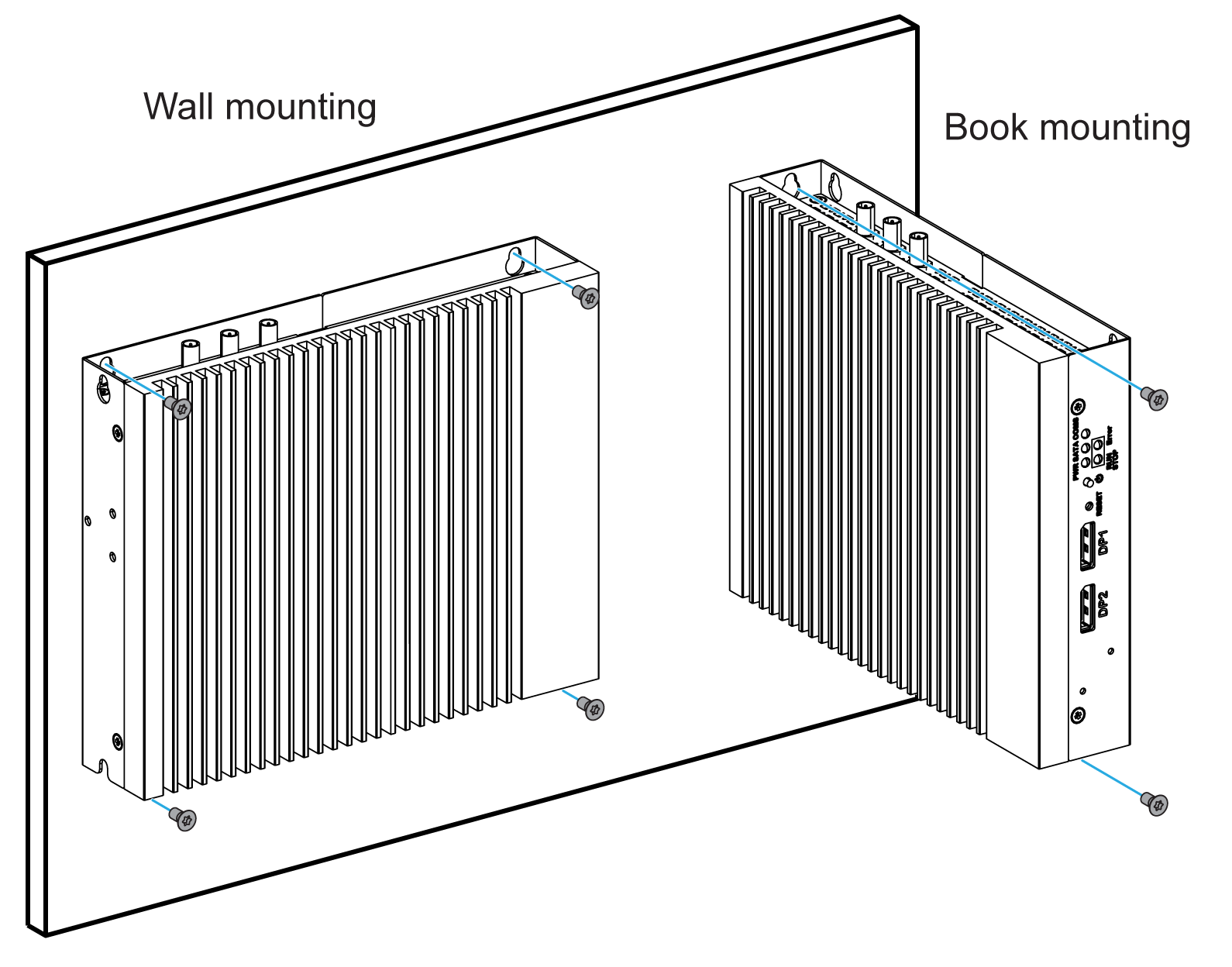

Wandmontage:

Sichern Sie den Box iPC am Schaltschrank mithilfe der vier M4-Schrauben (8 mm (0.31 in)):

Buchmontage:

Sichern Sie den Box iPC am Schaltschrank mithilfe der zwei M4-Schrauben (8 mm (0.31 in)):






HINWEIS: Das empfohlene Drehmoment zum Anziehen dieser Schrauben beträgt 0,5 Nm (4.5 lb-in).

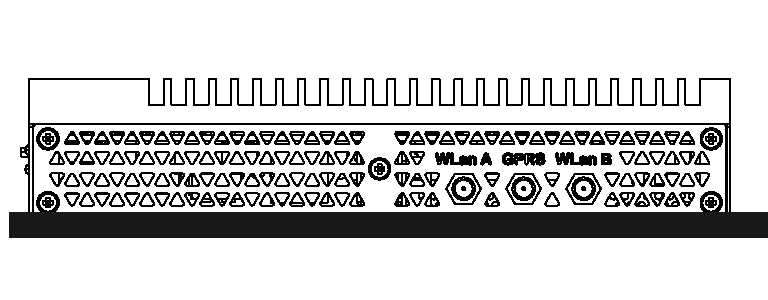

Horizontaler Einbau:

Befestigen Sie den Box iPC mithilfe der vier M4-Schrauben (8 mm (0.31 in)):






HINWEIS:

oDie horizontale Montage ist mit einem Temperatur-Derating zulässig (siehe „Umgebungsspezifische Merkmale“).

oDas empfohlene Anzugsmoment für diese Schrauben beträgt 0,5 Nm (4.5 lb-in).

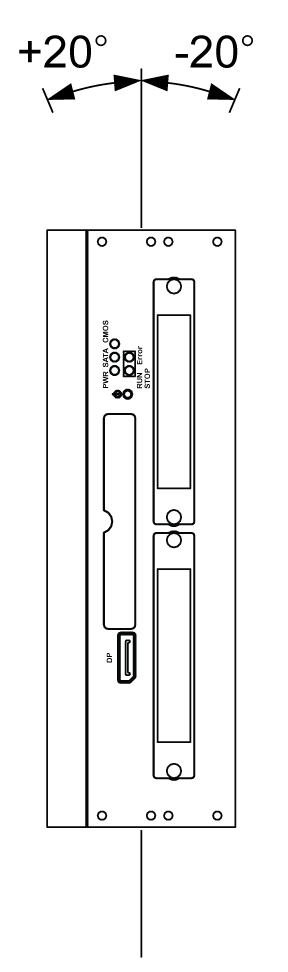

Ausrichtung bei der Montage

Die folgende Abbildung zeigt die zulässige Einbauausrichtung für den Box iPC:

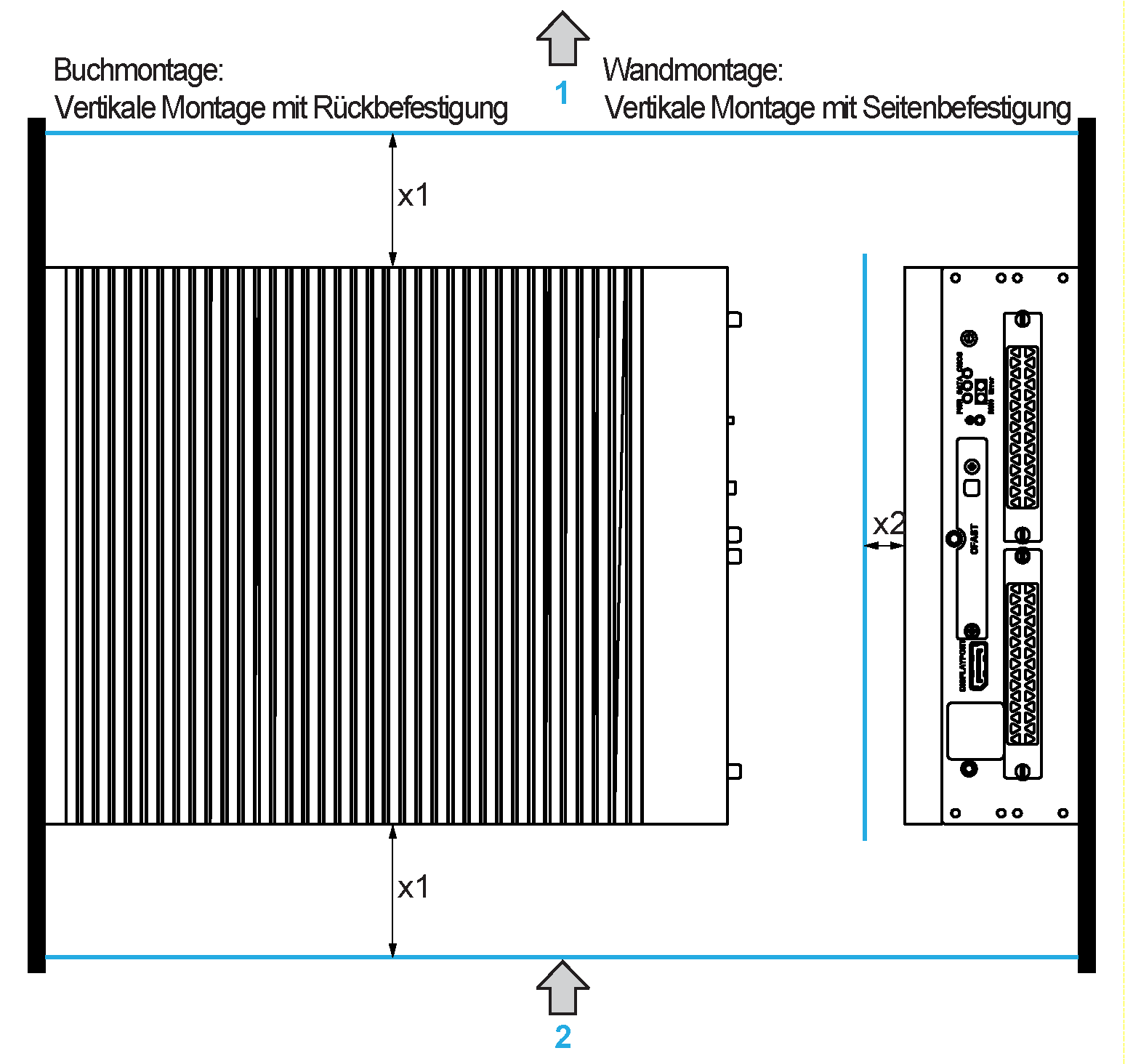

Platzbedarf

Um eine ausreichende Luftzirkulation zu gewährleisten, sind bei der Montage des Box iPC oben, unten, links und rechts folgende Freiräume zu belassen:




1   Luftauslass

2   Lufteinlass

x1   > 100 mm (3.93 in)

x2   > 50 mm (1.96 in)

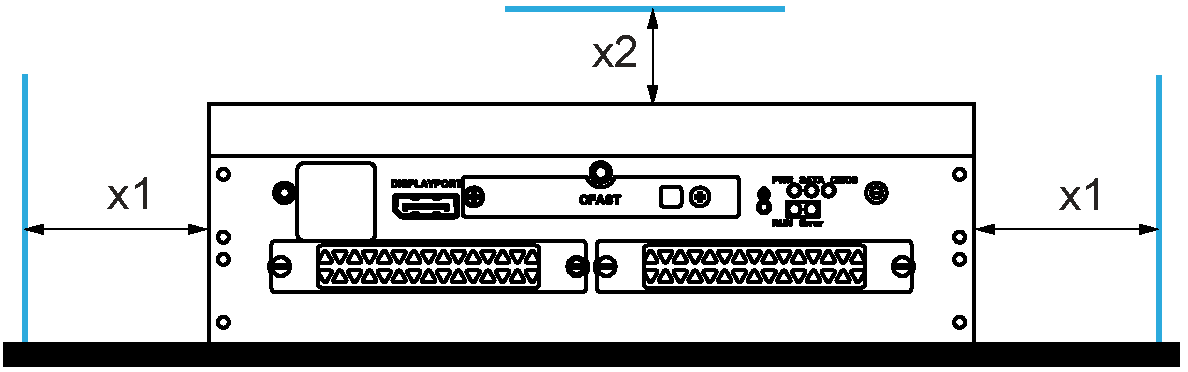

Horizontaler Einbau:




x1   > 100 mm (3.93 in)

x2   > 50 mm (1.96 in)

DIN-Schienenmontage des Box iPC Optimized (HMIBMI/HMIBMO)

Schritt

Aktion

1

Trennen Sie die Spannungszufuhr und stellen Sie sicher, dass die Spannungsversorgung vom Netz getrennt ist.

2

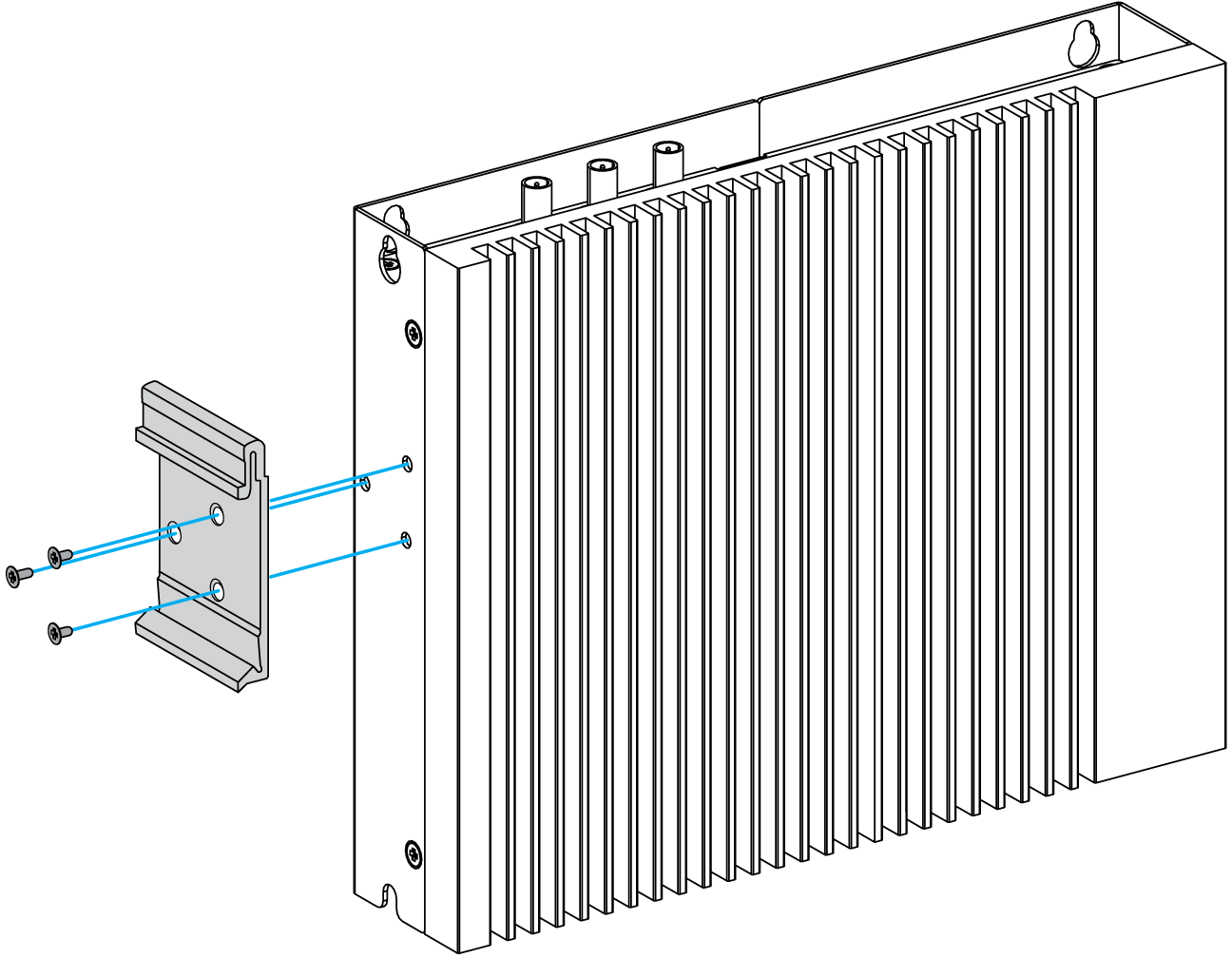

Befestigen Sie die DIN-Schienenklammer (HMIYADBMODIN11) mithilfe der drei M3-Schrauben (6 mm (0.23 in)) am Box iPC:






3

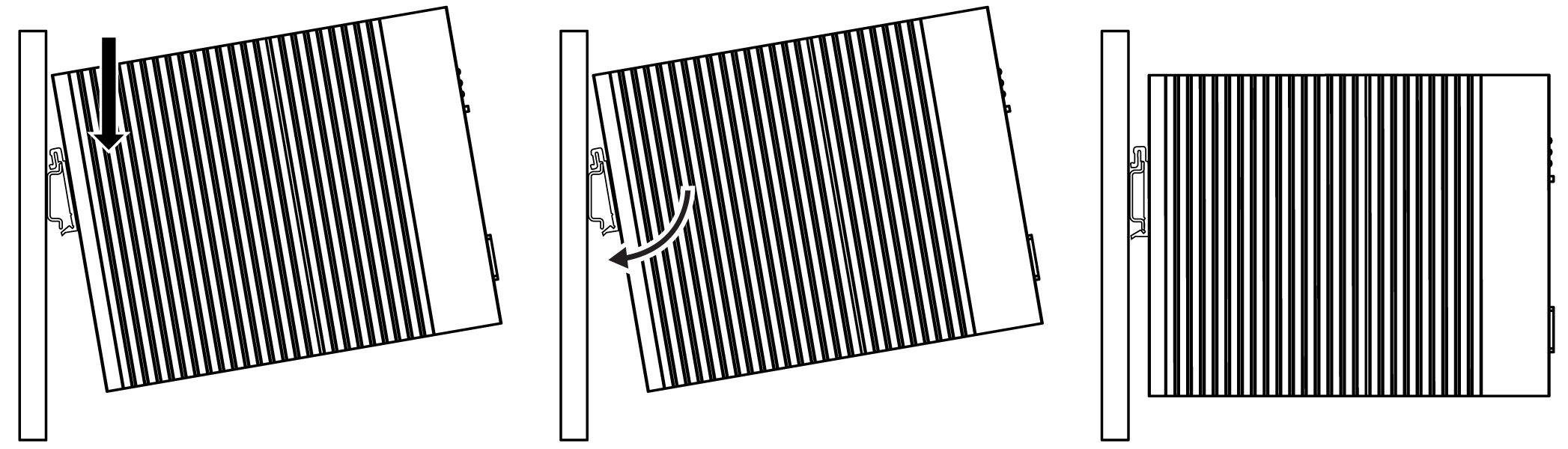

Hängen Sie den Box iPC Optimized mithilfe der Klammer an der Montageschiene ein.
