Beschreibung der Wireless-LAN-Schnittstellenkarte
Die Schnittstellenkarte HMIYMINWIFI1 richtet ein LAN-Wireless-Netzwerk für USB-fähige integrierte Wireless-Systeme ein. Die Karte verwendet nicht den Steckplatz für mini-PCIe-Karten (Intel Dual Band Wireless-AC 3160). Damit steht eine direkte Wireless-LAN-Unterstützung für die Verbindung von Wireless-LAN-Geräten untereinander ohne Bedarf eines Wireless-Zugangspunkts bereit.

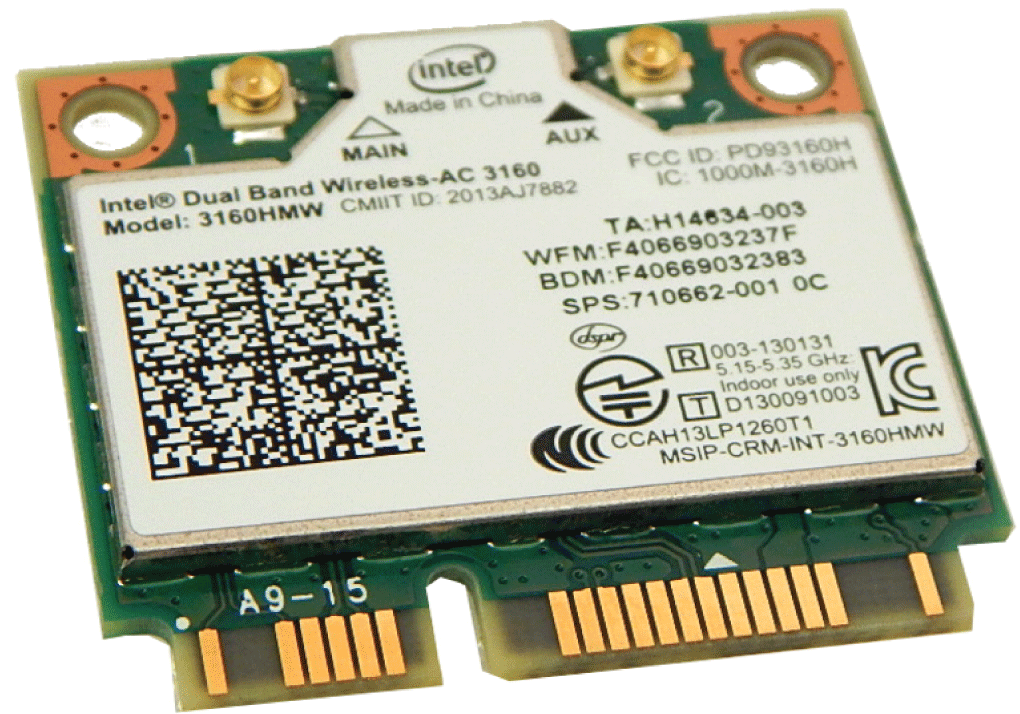

Die nachstehende Abbildung zeigt die Wireless-LAN-Schnittstellenkarte:
HINWEIS: Die Antennen werden direkt auf dem Produkt an der angegebenen Position montiert. Sie können ebenfalls dezentral unter Verwendung von Remote-Zwischenkabeln angebracht werden.

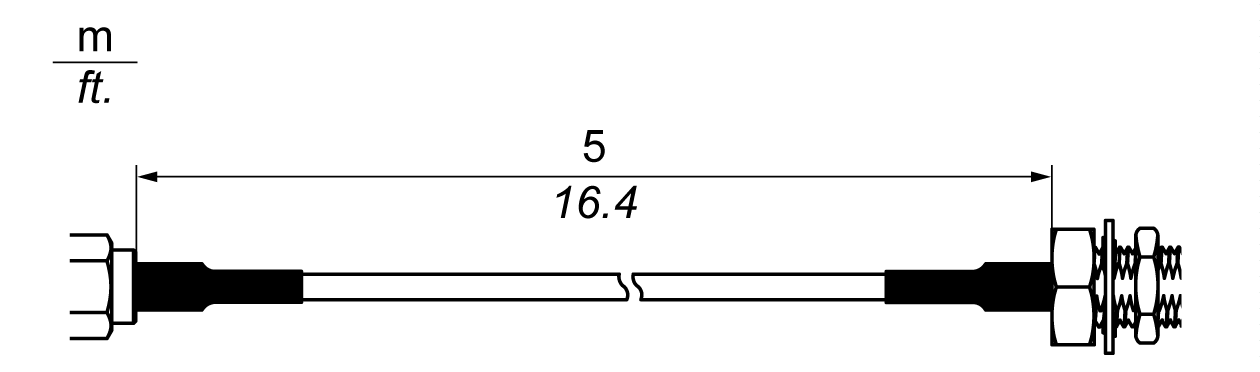

Die nachstehende Abbildung zeigt die Abmessungen des Remote-Wireless-LAN-Antennenkabels (HMIYCABWIFIAN51) für einen dezentralen Anschluss:
Beschreibung der Wireless-LAN-Schnittstellenkarte
Die nachstehende Tabelle enthält die technischen Kenndaten für die Wireless-LAN-Schnittstellenkarte:
|
Element |
Merkmale |
|---|---|
|
Allgemein |
|
|
IEEE-WLAN-Standard |
IEEE 802.11abgn, 802.11ac, 802.11d, 802.11e, 802.11i, 802.11h, 802.11w |
|
Antennenanschluss |
2 x U.FL-Steckverbinder |
|
LED-Ausgang |
Ein/Aus |
|
Kommunikation |
|
|
Roaming |
Unterstützung für nahtloses Romaing zwischen jeweiligen Zugangspunkten 802.11b, 802.11g, 802.11a/b/g, 802.11a/b/g/n und 802.11ac |
|
Bluetooth |
Dual-Mode Bluetooth 2.1, 2.1+EDR, 3.0, 3.0+HS, 4.0 (BLE) |
|
Authentifizierung |
WPA und WPA2, 802.1X (EAP-TLS, TTLS, PEAP, LEAP, EAP-FAST), EAP-SIM, EAP-AKA |
|
Authentifizierungsprotokolle |
PAP, CHAP, TLS, GTC, MS-CHAP, MS-CHAPv2 |
|
Verschlüsselung |
64-Bit und 128-Bit WEP, AES-CCMP, TKIP |
|
Direkte Wireless-LAN-Verschlüsselung und -Authentifizierung |
WPA2, AES-CCMP |
|
Verwaltungsframeschutz |
802.11w (WFA-geschützte Verwaltungsframes) |
Beschreibung des Wireless-LAN-Schnittstellenkabels
Die nachstehende Tabelle enthält die technischen Kenndaten für Kabel und Antenne der Wireless-LAN-Schnittstelle:
|
Teilenummer |
Merkmale |
|---|---|
|
HMIYCABWIFIAN51 |
Remote-Wireless-LAN-Antennenkabel 5 m (16.4 ft) |
|
Teilenummer |
Beschreibung |
HMIBMP/HMIBMU |
HMIBMI/HMIBMO |
|---|---|---|---|
|
HMIYMINWIFI1 |
Schnittstelle, WiFi, AC3160, 2 x Antenne |
Ja |
Ja |

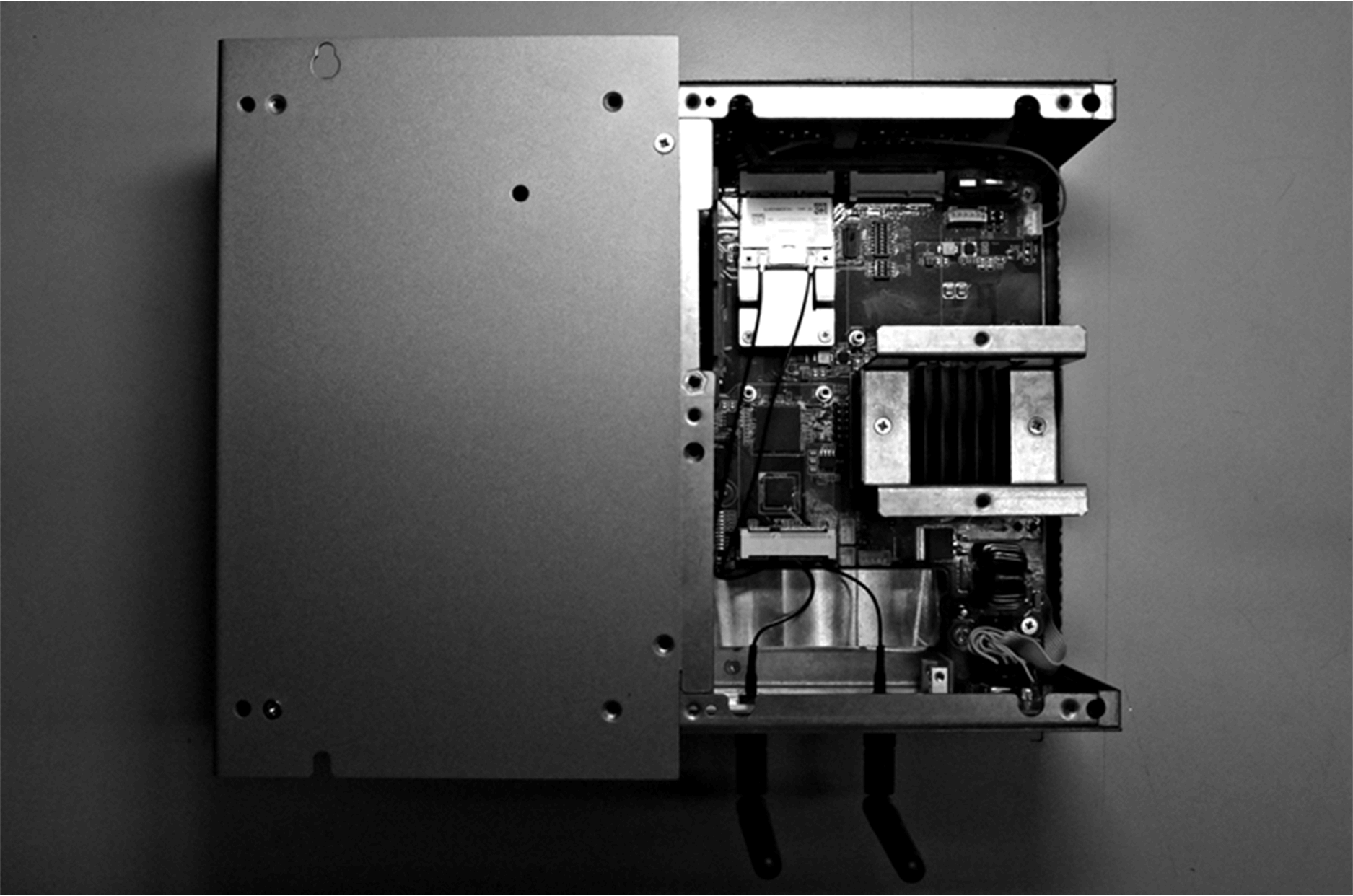

Box iPC Optimized:

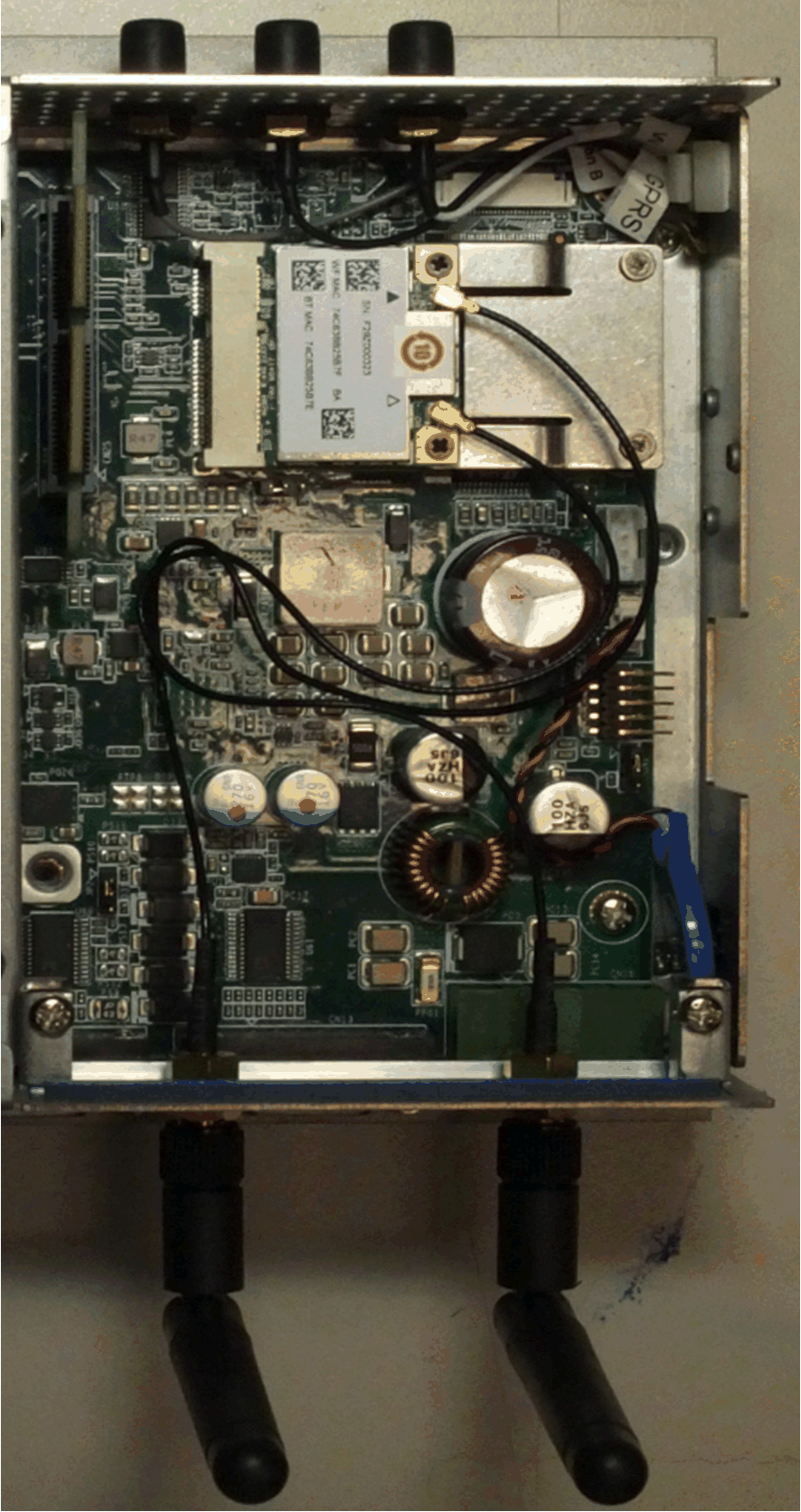

Box iPC Universal/Box iPC Performance:
Gerätemanager und Hardwareinstallation
Installieren Sie zuerst die optionale Schnittstelle im Box iPC, bevor Sie den Treiber installieren. Die Daten für die Treiberinstallation sind im Wiederherstellungsdatenträger (USB-Stick) enthalten. Nach der Installation der Schnittstelle können Sie mithilfe des Gerätemanagers sicherstellen, dass die Schnittstelle im System ordnungsgemäß installiert ist.
