Beschreibung der mini-PCIe-zu-Display-Adapter-Schnittstelle

Einleitung

HMIYMINDP1 wird als Kommunikationsschnittstelle für die Industrie eingestuft.

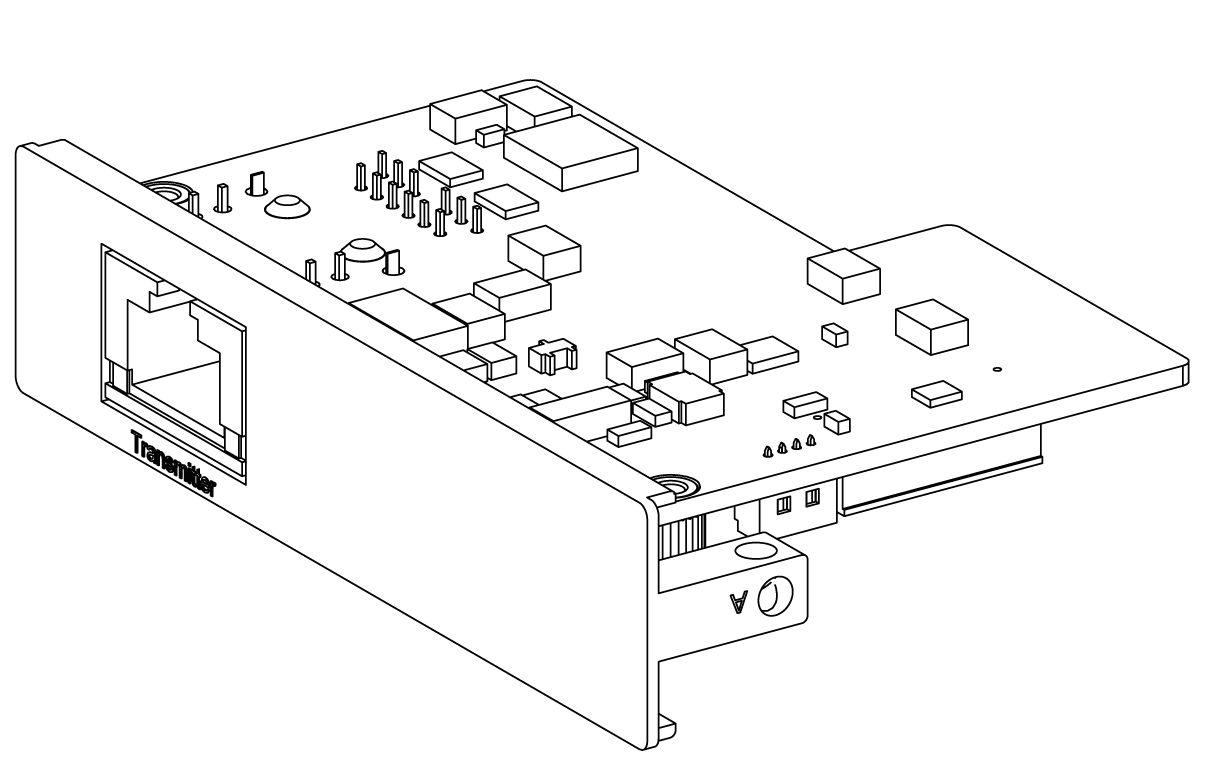

Die mini-PCIe-zu-Display-Adapter-Schnittstelle:

Abmessungen der mini-PCIe-zu-Display-Adapter-Schnittstelle:

Beschreibung

Technische Kenndaten für die mini-PCIe-zu-Display-Adapter-Schnittstelle:

Merkmale	Werte
Allgemein
Bustyp	mini-PCIe-Karte, Version 1.2
Anschlüsse	RJ45-Port x1
Leistungsaufnahme	Max. 3,3 W
Optionale Temperatur	0...45 °C (113 °F)
Kommunikation
Grafische Unterstützung	Unterstützt 2D
Ausgangsschnittstelle	RJ45
Ausgangsauflösung	Bis 1920 x 1080
Punkt-zu-Punkt-Sendedistanz	100 m (328 ft)
Kabel	CAT6 Ethernet-Kabel (CAT5e unter bestimmten Bedingungen, siehe Hinweis unten)

HINWEIS: Das CAT5e-Kabel kann für kurze Entfernungen verwendet werden, je nach den vorherrschenden Umgebungsbedingungen sowie mit einer maximalen Bildschirmauflösung von 1920 x 1080 Pixel.

Kompatibilitätstabelle

Teilenummer	Beschreibung	HMIBMP/HMIBMU	HMIBMI/HMIBMO Expandable
HMIYMINDP1	mini-PCIe-zu-Display-Adapter-Schnittstelle	Ja ^(1)/(2)/(3)	Ja ⁽³⁾
HINWEIS: Das Modul HMIYMINDP1 mit Box iPC wurde für den kombinierten Einsatz mit DM und dem Display-Adapter für Verbindungen über große Entfernungen entwickelt. (1) HMIYMINDP1 kann nicht mit HMIYMINDVII1 oder HMIYMINVGADVID1 verwendet werden. (2) HMIYMINDP1 kann nicht mit HMIYMINUSB1 verwendet werden.

Teilenummer

Beschreibung

HMIBMP/HMIBMU

HMIBMI/HMIBMO Expandable

HMIYMINDP1

mini-PCIe-zu-Display-Adapter-Schnittstelle

Ja ^(1)/(2)/(3)

Ja ⁽³⁾

HINWEIS: Das Modul HMIYMINDP1 mit Box iPC wurde für den kombinierten Einsatz mit DM und dem Display-Adapter für Verbindungen über große Entfernungen entwickelt.

(1) HMIYMINDP1 kann nicht mit HMIYMINDVII1 oder HMIYMINVGADVID1 verwendet werden.

(2) HMIYMINDP1 kann nicht mit HMIYMINUSB1 verwendet werden.

Kabelführung

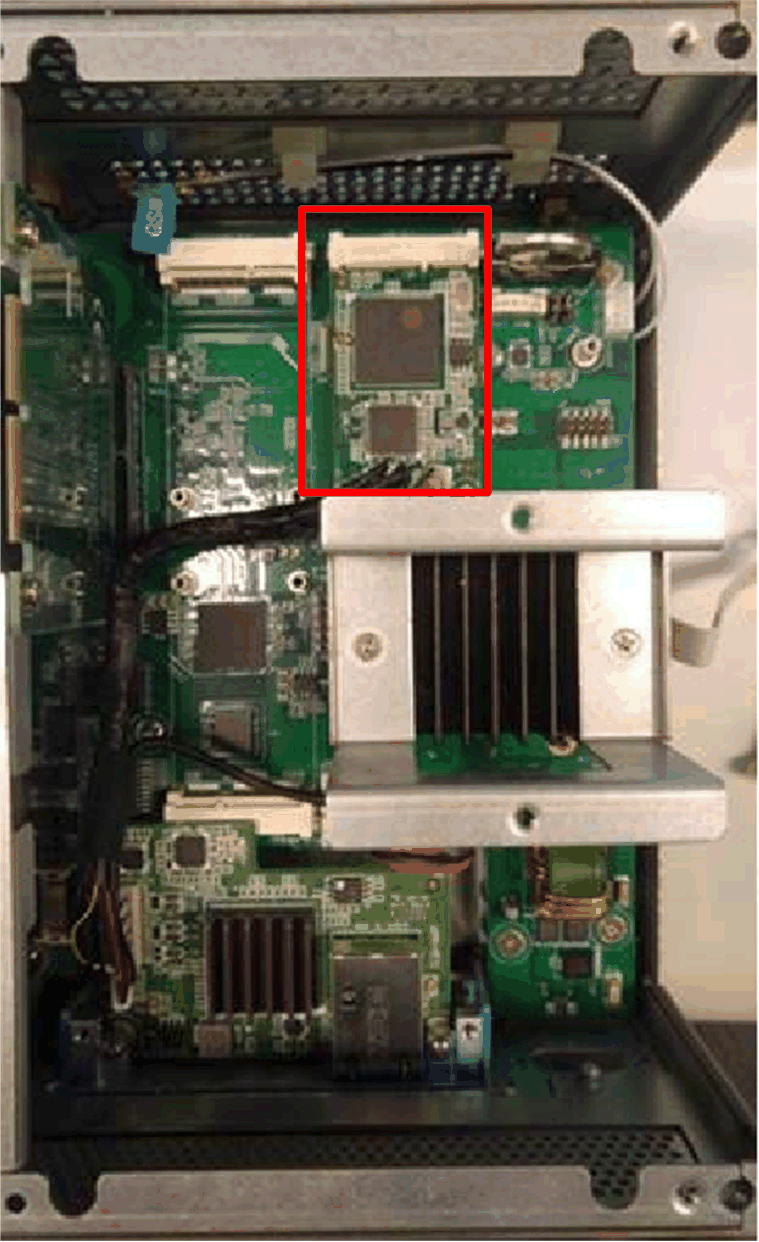

Box iPC Optimized:

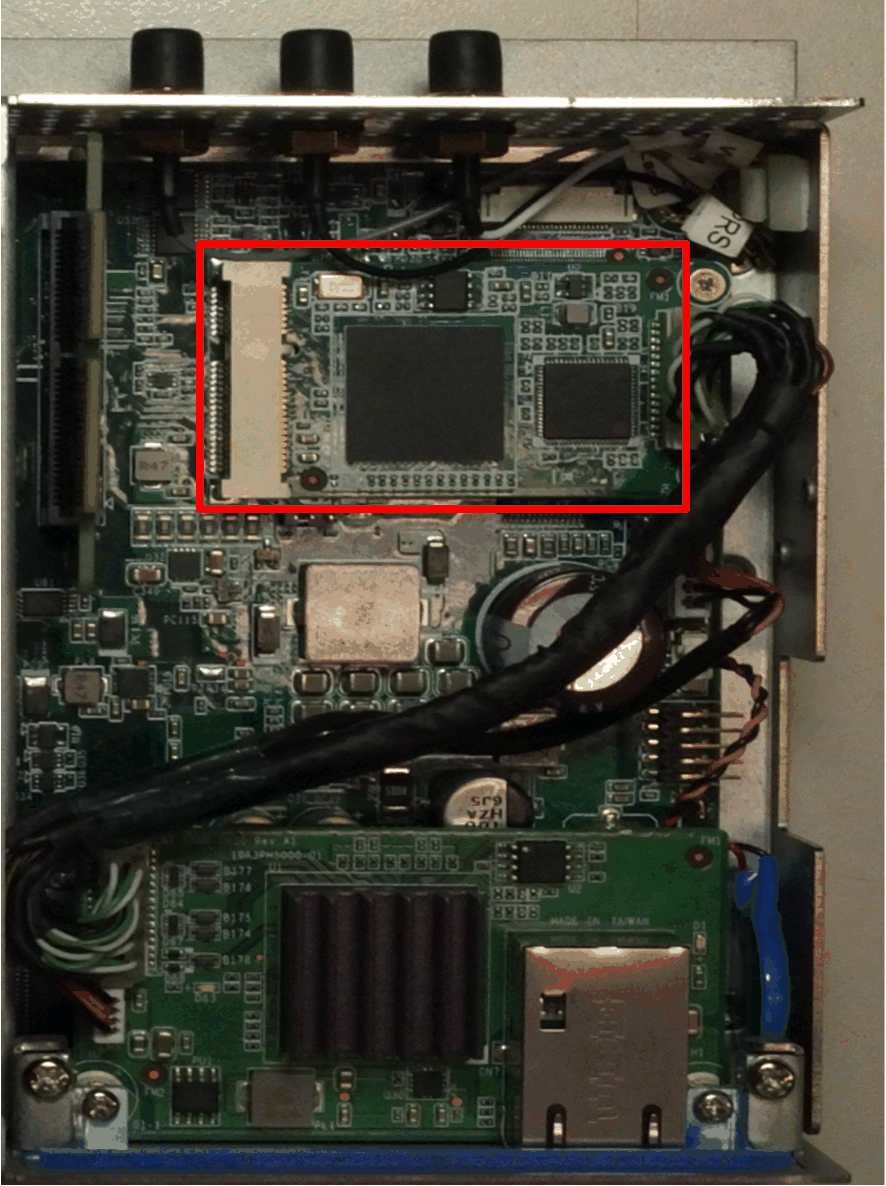

Box iPC Universal/Box iPC Performance:

HINWEIS:

oIm Box iPC kann nur jeweils eine optionale HMIYMINDP1-Schnittstelle installiert werden.

oInstallieren Sie die optionale HMIYMINDP1-Schnittstelle im oberen Steckplatz des Box iPC Universal/Box iPC Performance und die mini-PCIe-Karte im zweiten Steckplatz.

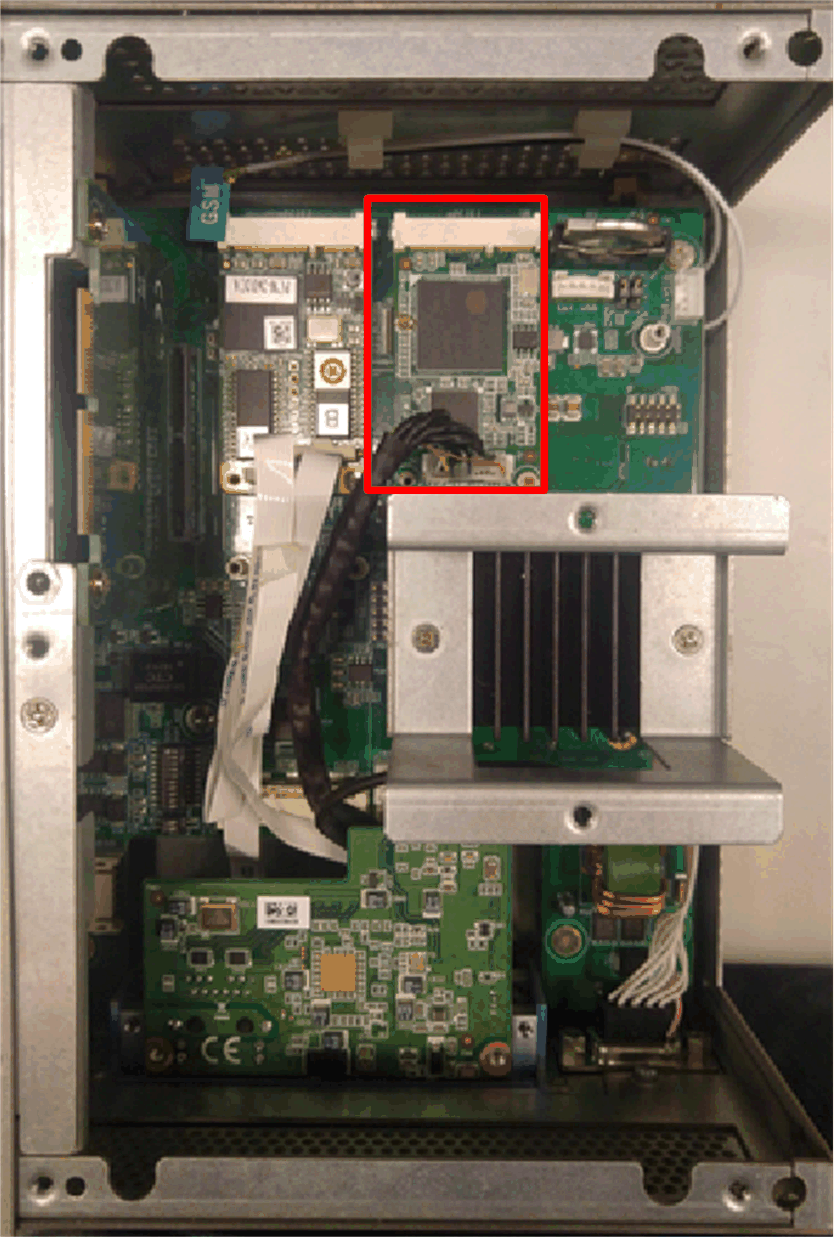

Box iPC Universal/Box iPC Performance mit zwei optionalen Schnittstellen:

Gerätemanager und Hardwareinstallation

Die Daten für die Treiberinstallation sind im Wiederherstellungsdatenträger (USB-Stick) enthalten. Nach der Installation der Schnittstelle können Sie mithilfe des Gerätemanagers sicherstellen, dass die Schnittstelle im System ordnungsgemäß installiert ist.

Installation der dezentralen Displays und Treiberinstallation für den Sender für die dezentralen Displays

Schritt	Aktion
1	Verbinden Sie die mini-PCIe-zu-Display-Adapter-Schnittstelle mit dem Display-Adapter (siehe die Konfiguration der dezentralen Displays). HINWEIS: oVerwenden Sie das CAT5e/CAT6-Kabel, um die mini-PCIe-Schnittstelle mit dem ersten Display-Adapter-Empfängermodul zu verbinden. Verwenden Sie das CAT5e/CAT6-Kabel, um das Sendermodul mit dem Empfängermodul des nächsten Display-Adapters zu verbinden. oUm die mini-PCIe-zu-Display-Adapter-Schnittstelle einrichten zu können, müssen Sie den Treiber im Display des Host-PC installieren. oWenn der Host über kein Display verfügt, verwenden Sie den DP-Port des Box iPC, um ein Dritthersteller-Bedienpult anzuschließen.

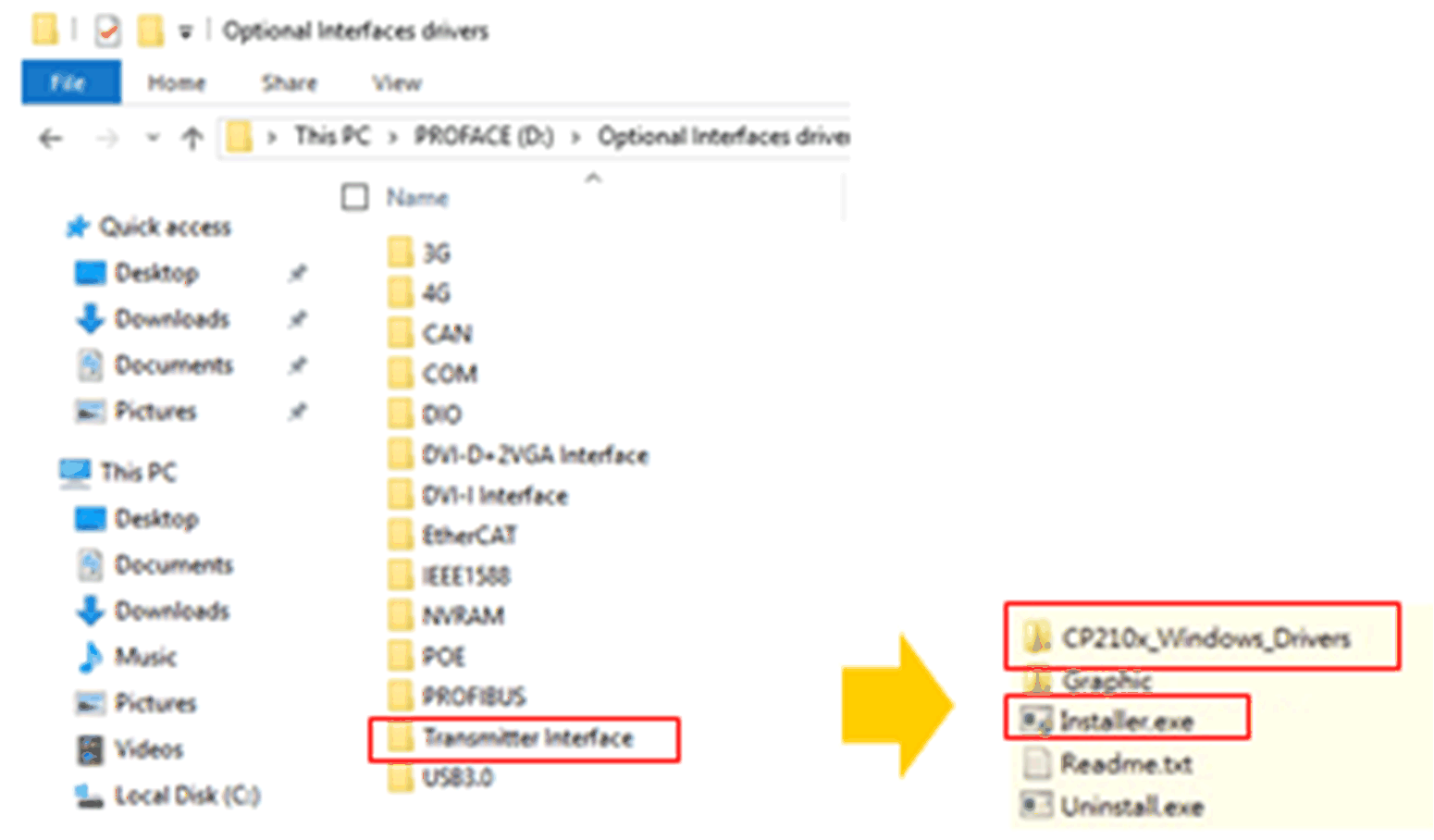

2	Öffnen Sie den Ordner Optional Interfaces drivers und wählen Sie den Eintrag Transmitter Interface aus:
3	Führen Sie CP210x_Windows_Drivers\CP210xVCPInstaller_x64.exe oder CP210xVCPInstaller_x86.exe aus.
4	Führen Sie Graphic\Win7\setup.exe or Graphic\Win8.1\setup.exe or Graphic\Win10\setup.exe aus, um den Grafiktreiber zu installieren.

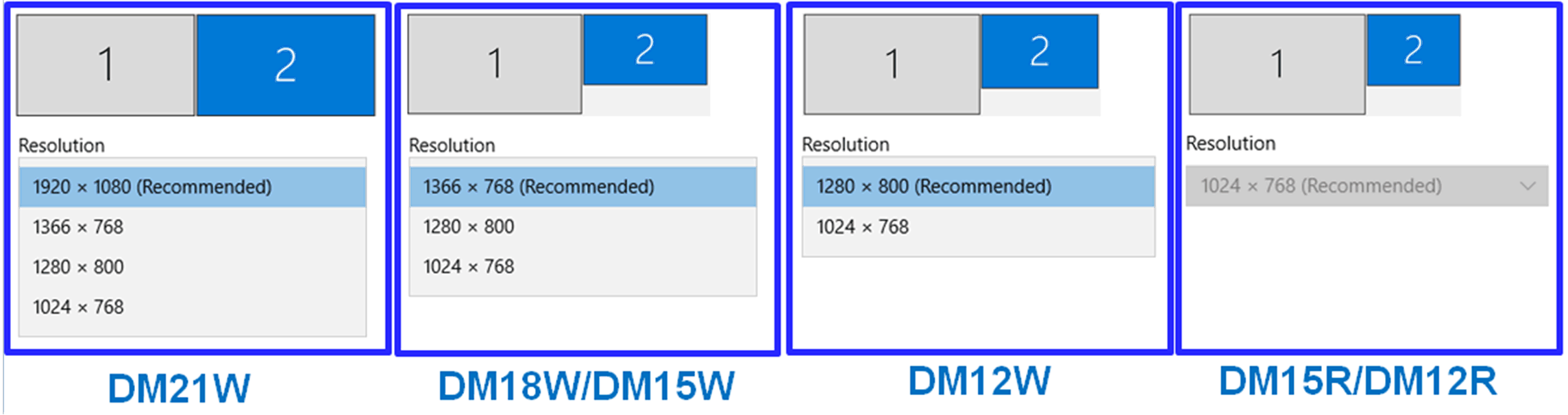

5	Das System ändert automatisch die empfohlene Auflösung (durch Erkennung des ersten Displays), um die Größe des Bedienpults anzupassen. Siehe die Standardeinstellung der Auflösung.

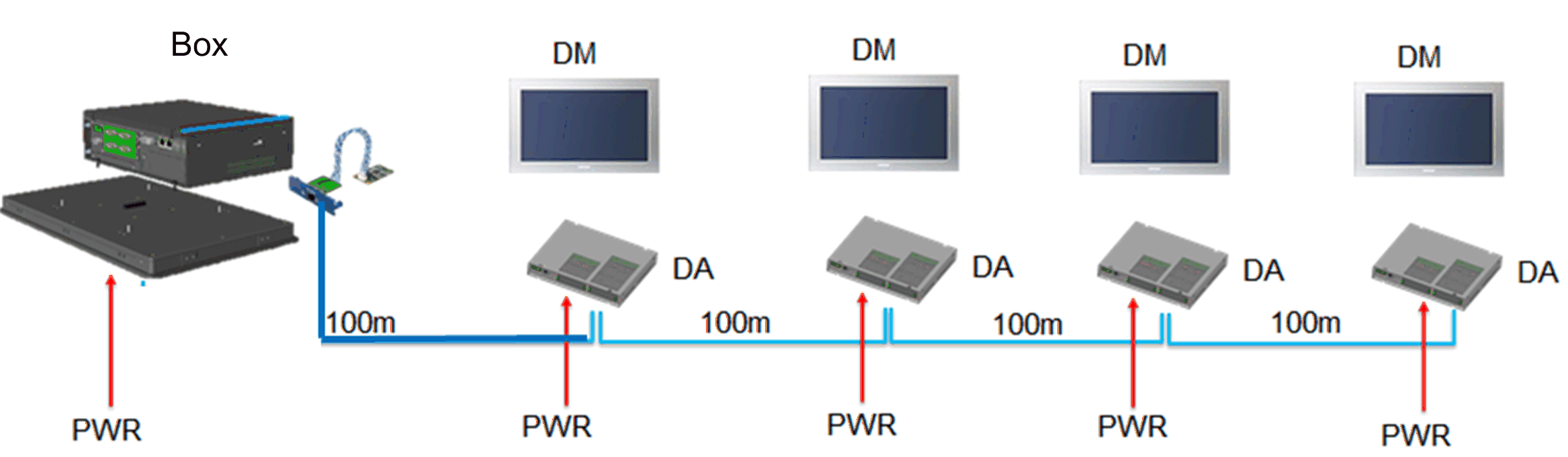

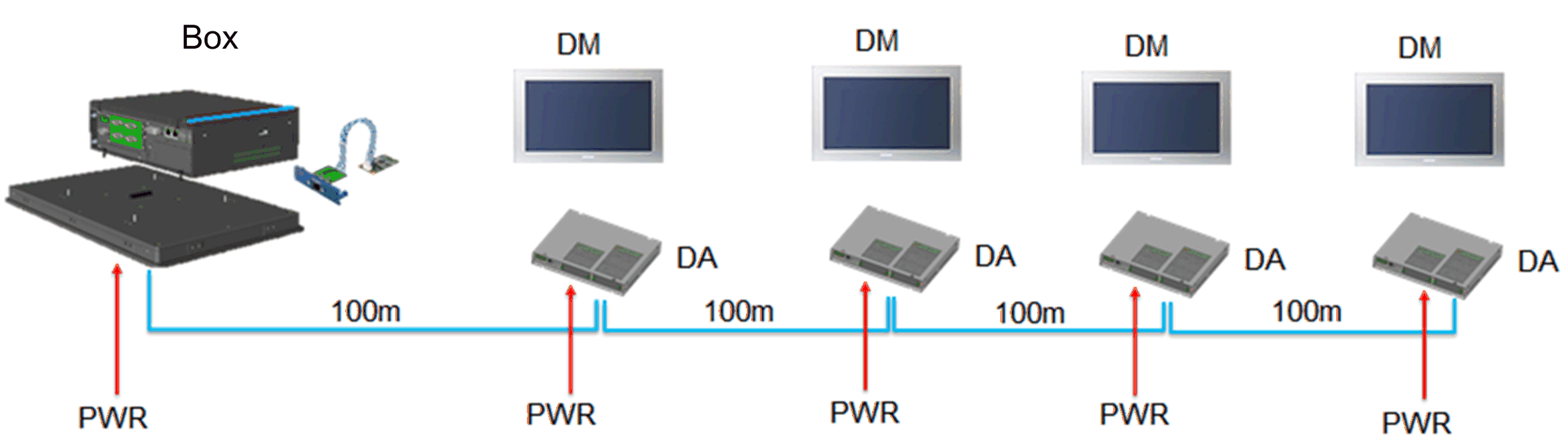

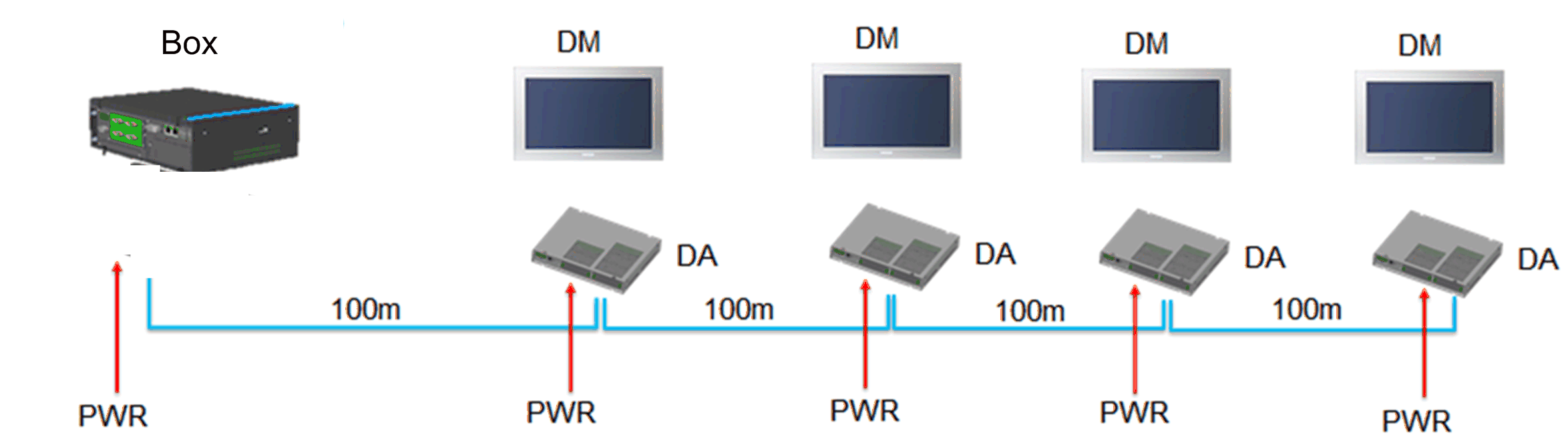

6	Für Displays von Host-PCs: 1.Richten Sie einen Tablet-PC für jedes dezentrale Display ein. 2.Führen Sie nur dann eine Kalibrierung für 4:3 12” und 4:3 15” (resistiv) durch, wenn die Touch-Kalibrierung nicht ordnungsgemäß vorgenommen wurde. DM Anzeigemodul DA Display-Adapter PWR Power
7	Sobald die eingerichteten dezentralen Displays einsatzbereit sind, kann das Display des Host-PC entfernt werden, wenn es nicht verwendet wird.

Deinstallation des Treibers für den Sender für die dezentralen Displays

Schritt	Aktion
1	Führen Sie Setup.exe aus, um den Treiber für die mini-PCIe-zu-Display-Adapter-Schnittstelle und den Grafiktreiber zu deinstallieren.
