Diese allgemeine Beschreibung gilt für folgende Repositories:
oAbhängigkeitsabfragen (Filter)
oAbhängigkeitsabfragen (Auswahl)
Detaillierte Informationen finden Sie in den jeweiligen Kapiteln.
Sie können Abfragen und Abfrageketten für alle Repository-Kategorien untergliedern und erstellen. Eine Abfragekette umfasst eine oder mehrere Abfragen.
Jedes Repository stellt eine Liste vordefinierter Abfragen und Abfrageketten bereit, die als Vorlagen für anwenderdefinierte Abfragen/Abfrageketten verwendet werden können.

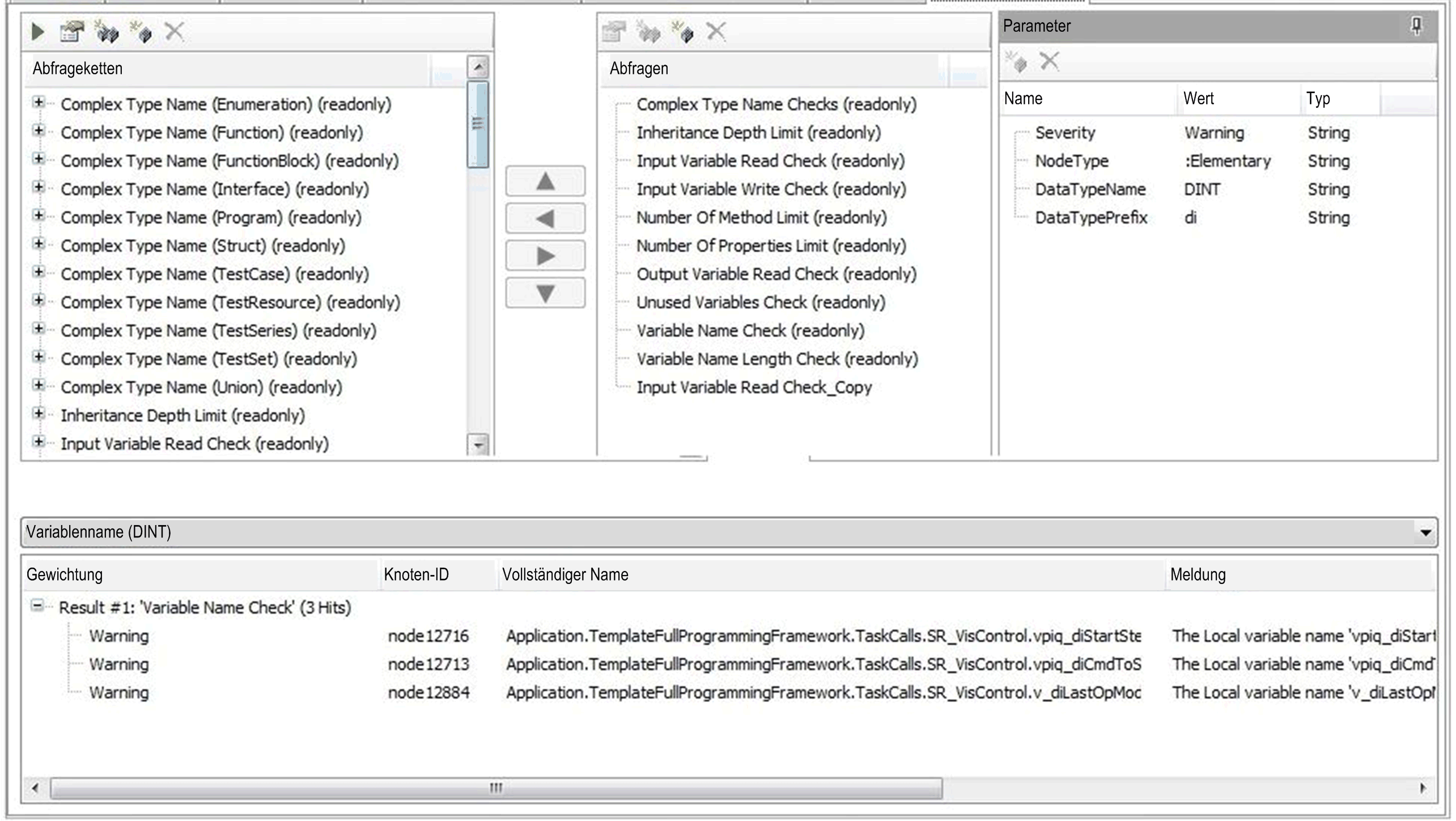

Das Hauptfenster eines Repository besteht aus 3 Bereichen:
oAbfrageketten (linker Bereich)
Liste der verfügbaren Abfrageketten.
oAbfragen (rechter Bereich)
Liste der verfügbaren Abfragen.
oErgebnisse (unterer Bereich)
Ergebnisse der ausgewählten und ausgeführten Abfragekette.
Am rechten Rand des Repository-Editors befindet sich der Parametereditor.
Die Baumstruktur Abfrageketten enthält standardmäßig verfügbare (mit der Installation von EcoStruxure Machine Expert) und anwenderdefinierte, mit dem Editor für Abfrageketteneinstellungen erstellte Abfrageketten.
Vordefinierte Abfrageketten können weder entfernt noch bearbeitet werden. Sie werden als schreibgeschützt gekennzeichnet. Sie können lediglich dupliziert werden.
Symbolleiste
|
Element |
Beschreibung |
|---|---|
|
Ausführen |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette auszuführen. Das Ergebnis wird im Fenster Ergebnisse am unteren Rand angezeigt. |
|
Bearbeiten |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu bearbeiten. Sie können nur anwenderdefinierte Abfrageketten bearbeiten. Über Bearbeiten wird der Abfrageketten-Editor aufgerufen. |
|
Duplizieren |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu duplizieren und einen Namen für die neue Abfragekette einzugeben. Doppelklicken Sie auf die duplizierte Abfragekette, um den Editor für Abfrageketteneinstellungen zu öffnen. |
|
Hinzufügen |
Klicken Sie auf diese Schaltfläche, um eine neue Abfragekette hinzuzufügen. Über Hinzufügen wird der Editor für Abfrageketteneinstellungen geöffnet. |
|
Entfernen |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu entfernen. Sie können nur anwenderdefinierte Abfrageketten entfernen. |
Zuweisen von Abfragen zu Ketten und Sortieren von Abfragen
|
Element |
Beschreibung |
|---|---|
|
Pfeiltasten |
Verwenden Sie die Pfeiltasten zwischen den Abfrageketten und den Abfragen, um eine Abfrage in einer ausgewählten Abfragekette hinzuzufügen bzw. daraus zu entfernen. Sie können die Schaltflächen auch zur Änderung der Reihenfolge der Abfragen in einer ausgewählten Abfragekette verwenden. Sie können nur anwenderdefinierte Abfrageketten bearbeiten. |
|
Ziehen&Ablegen |
Sie können auch das Verfahren Ziehen&Ablegen verwenden, um eine Abfrage in einer anwenderdefinierten Abfragekette hinzuzufügen bzw. daraus zu entfernen. |
Die Abfrageliste enthält die standardmäßig verfügbaren Abfragen (installiert mit EcoStruxure Machine Expert) sowie die anwenderdefinierten Abfragen.
Diese vordefinierten Abfragen können weder entfernt noch bearbeitet werden. Sie können diese Abfragen nur duplizieren.
Symbolleiste
|
Element |
Beschreibung |
|---|---|
|
Bearbeiten |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu bearbeiten. Sie können nur anwenderdefinierte Abfragen bearbeiten. Über Bearbeiten wird der Abfrageketten-Editor aufgerufen. |
|
Duplizieren |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu duplizieren und einen Namen für die neue Abfragekette einzugeben. Doppelklicken Sie auf die duplizierte Abfrage, um den Abfrageeditor zu öffnen. |
|
Hinzufügen |
Klicken Sie auf diese Schaltfläche, um eine neue Abfrage hinzuzufügen. Über Hinzufügen wird der Abfrageeditor geöffnet. |
|
Entfernen |
Klicken Sie auf diese Schaltfläche, um eine ausgewählte Abfragekette zu entfernen. Sie können nur anwenderdefinierte Abfragen entfernen. |
Im Parametereditor werden Parameter für eine ausgewählte Abfrage/Abfragekette angezeigt.
Siehe Parametereditor.
