EIPGetHealthBit: Abrufen des Funktionsfähigkeitbit-Werts

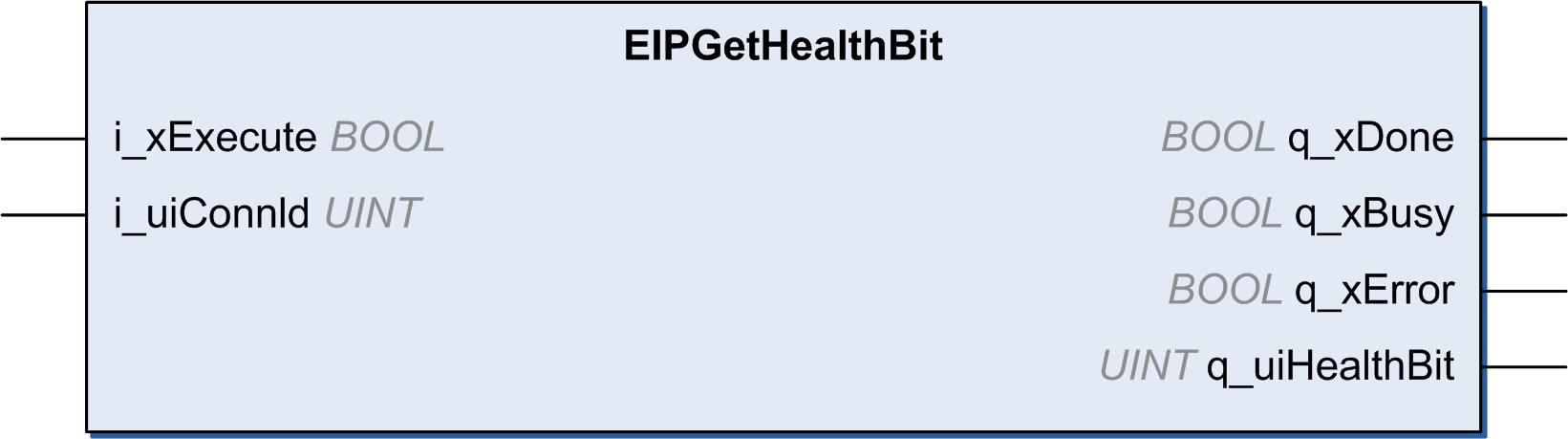

Beschreibung des Funktionsbausteins
Dieser Funktionsbaustein gibt den Wert eines angegebenen Funktionsfähigkeitsbits zurück.
In der folgenden Tabelle wird die Eingangsvariable beschrieben:
|
Eingang |
Datentyp |
Kommentar |
|---|---|---|
|
i_xExecute |
BOOL |
Wertebereich: FALSE, TRUE. Standardwert: FALSE. Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt. oFALSE: Wenn Enable auf FALSE gesetzt ist, werden die Ausgänge Done, Error oder CommandAborted für einen Zyklus auf TRUE gesetzt. oTRUE: Wenn Enable auf FALSE gesetzt ist, bleiben die Ausgänge Done, Error oder CommandAborted auf TRUE gesetzt. |
|
i_uiConnId |
UINT |
Verbindungs-ID. |
In der folgenden Tabelle wird die Ausgangsvariable beschrieben:
|
Ausgang |
Datentyp |
Kommentar |
|---|---|---|
|
q_xDone |
BOOL |
Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Die Ausführung wurde nicht gestartet oder es wurde ein Fehler erkannt. oTRUE: Ausführung ohne Fehler beendet. |
|
q_xBusy |
BOOL |
Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Der Funktionsbaustein wird nicht ausgeführt. oTRUE: Der Funktionsbaustein wird ausgeführt. |
|
q_xError |
BOOL |
Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Die Ausführung des Funktionsbausteins läuft, es wurde kein Fehler erkannt. oTRUE: Bei der Ausführung des Funktionsbausteins ist ein Fehler aufgetreten. |
|
q_HealthValue |
UINT |
Gibt den Funktionsfähigkeitswert zurück: o0: Keine Verbindung aufgebaut o1: Verbindung aufgebaut |
