EipControl: Steuern des EtherNet/IP Scanner
Diese Funktion startet oder stoppt eine oder mehrere EtherNet/IP-Verbindungen.
Die Anwendung manipuliert die Steuerungsbits nicht direkt. Die EipControl-Funktion muss verwendet werden.
Die Verbindungs-ID kann für jedes EtherNet/IP-Zielgerät dessen Registerkarte Verbindungen entnommen werden.

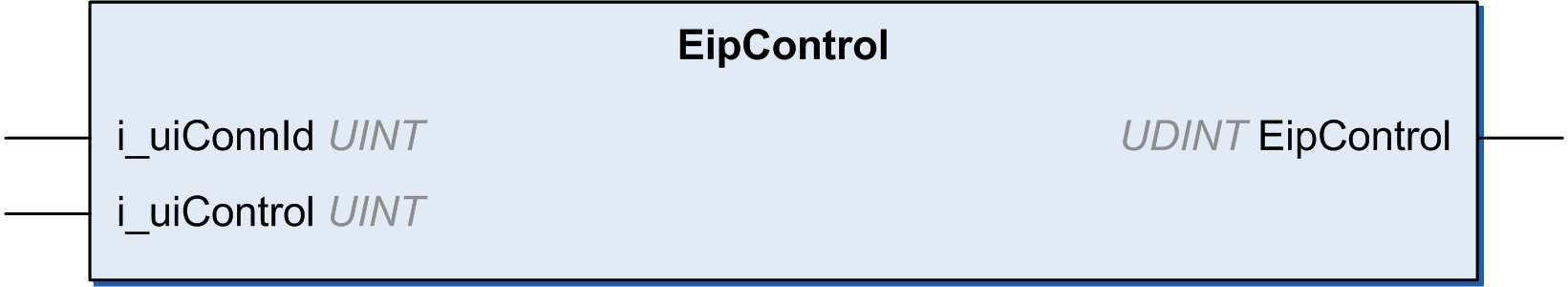

Darstellung in AWL (IL) und ST
Sie finden eine allgemeine Darstellung in AWL (IL) oder ST im Kapitel Darstellung von Funktionen und Funktionsbausteinen.
Beschreibung der E/A-Variablen
In der folgenden Tabelle wird die Eingangsvariable beschrieben:
|
Eingang |
Typ |
Kommentar |
|---|---|---|
|
i_uiConnId |
UINT |
Verbindungs-ID der überwachten Verbindung. |
|
i_uiControl |
UINT |
o0 = Angegebene Verbindung starten o1 = Angegebene Verbindung stoppen o2 = Alle Verbindungen starten o3 = Alle Verbindungen stoppen |
In der folgenden Tabelle wird die Ausgangsvariable beschrieben:
|
Ausgang |
Typ |
Kommentar |
|---|---|---|
|
EipControl |
UDINT |
o0 = Start erfolgreich oder Stopp o1 = Ungültige Verbindungs-ID |
Dies ist ein Beispiel für einen Aufruf dieser Funktion:
rc := EipControl(0,257) ;(* opens the connection No 116 *)
IF rc <> 0 THEN (* Abnormal situation to be processed at application level *)
