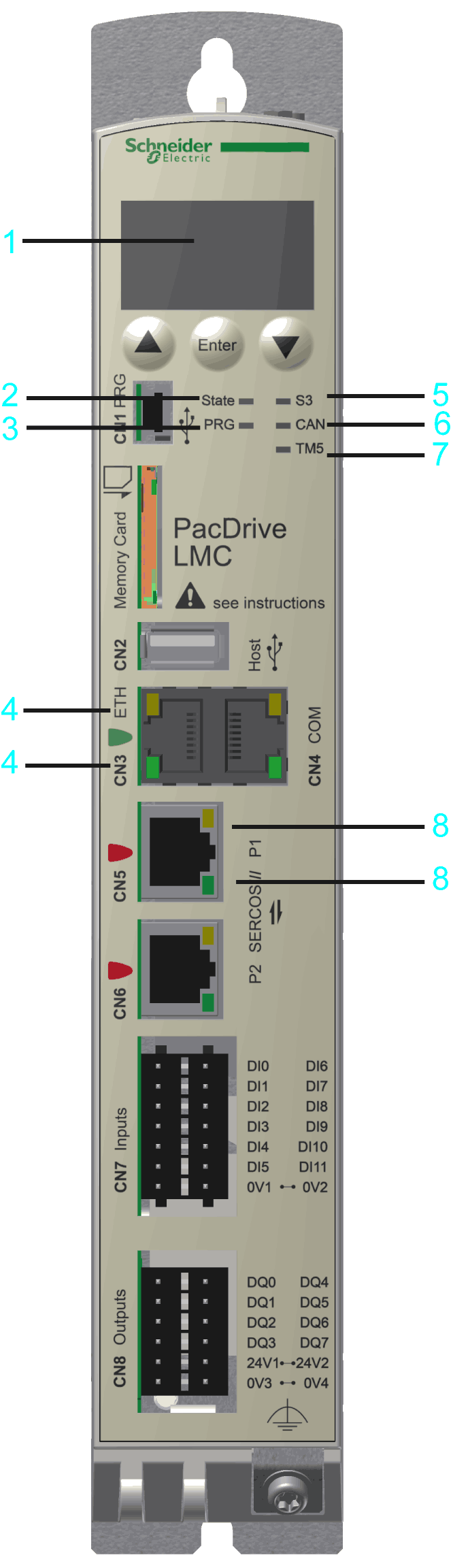

Bedieneinheit des PacDrive LMC Eco
|
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |

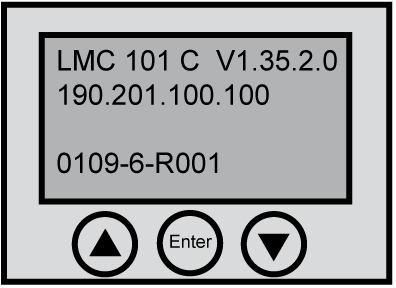

Zusätzlich zu den LED-Anzeigen erhalten Sie über das 4-zeilige Liquid Crystal Display (LCD) weitere Informationen zum Betriebsstatus der Steuerung.
|
Zeile 1 |
Steuerungstyp und Firmwareversion |
|
Zeile 2 |
Aktuelle IP-Adresse der Steuerung |
|
Zeile 3 |
– |
|
Zeile 4 |
PFPGA-Version/SFPGA-Version/BIOS-Version |
Die State-LED gibt an, ob eine Steuerspannung anliegt, von der Steuerung Fehler erkannt wurden und ob die Steuerung einen Minimalboot durchführt.
|
Farbe/Status der LED-Anzeige |
Bedeutung |
|---|---|
|
Aus |
Die Steuerspannung (24 Vdc) fehlt oder ist zu gering. |
|
Grün |
Normaler Betrieb, die Steuerspannung ist normal |
|
Rot |
Systemfehler erkannt, Fehler wird im Display angezeigt. |
|
Initialisierung nach Einschalten aktiv |
|
|
Von der Steuerung wurde nach der Initialisierung ein Fehler erkannt, mehr Informationen über den Fehler im Message Logger. |
|
|
Blinkt schnell ROT |
Die Steuerung führt einen Minimalboot durch |
Die PRG-LED gibt den Status der USB-Kommunikation am Programmierport (CN1) an.
|
Farbe/Status der LED-Anzeige |
Bedeutung |
|---|---|
|
Aus |
Keine USB-Kommunikation am Programmierport. |
|
Grün |
USB-Kommunikation festgestellt. |
HINWEIS: Die Funktion für den Aufbau einer Verbindung zum Controller per USB wurde nicht implementiert.
Die S3-LED gibt den Status und die Phasen der Sercos-Kommunikation an.
|
Farbe/Status der LED-Anzeige |
Bedeutung |
Anweisungen/Informationen für den Anwender |
Hinweise |
|---|---|---|---|
|
Aus |
Keine Sercos-Kommunikation |
– |
– |
|
Orange |
Das Gerät befindet sich in einer Kommunikationsphase von CP0 bis einschließlich CP3. |
– |
SERC3.State = 0..3 |
|
Grün |
Sercos-Kommunikation in Kommunikationsphase CP4, ohne dass ein Fehler erkannt wurde. |
– |
SERC3.State = 4 |
|
Rot |
Kommunikationsfehler erkannt |
Reset-Bedingung: DiagQuit |
SERC3.State = 11 |
Die CAN-LED ist eine zweifarbige LED (Light-Emitting Diode), die zwischen zwei Zuständen wechselt: Betriebsstatus (grüne Farbe) und Fehlerstatus (rote Farbe). Die Farben der CAN-LED können blinkend (unterschiedliche Blinkfolgen) oder permanent angezeigt werden (siehe nachstehende Beschreibung).
|
Status |
Farbdisplaymodus |
Bedeutung |
|---|---|---|
|
Aus |
– |
Nein Stromversorgung |
|
Blinken Grün 50 ms/50 ms |
Die LED-Anzeige blinkt wiederholt gemäß folgender Sequenz: 50 ms Ein, dann 50 ms Aus. |
Autobaud-Erkennung findet statt. |
|
Blinken Grün 200 ms/200 ms |
Die LED-Anzeige blinkt wiederholt gemäß folgender Sequenz: 200 ms Ein, dann 200 ms Aus. |
Vorbereitung des Betriebs |
|
Blinken Grün 200 ms/1000 ms |
Die LED-Anzeige blinkt wiederholt gemäß folgender Sequenz: 200 ms Ein, dann 1000 ms Aus. |
Zustand "Gestoppt" |
|
Grün |
Dauerlicht |
Status "In Betrieb". |
|
Blinken Rot |
Einmaliges Blinken: Die LED-Anzeige blinkt wiederholt gemäß folgender Sequenz: 200 ms Ein, dann 1000 ms Aus. |
Grenzwert für die Auslösung von Diagnosemeldungen wurde erreicht. |
|
Zweimaliges Blinken: Die LED blinkt gemäß folgender Sequenz: 200 ms Ein, 200 ms Aus, dann 200 ms Ein und anschließend 1000 ms Aus. |
Bei einer zyklischen Prüfung wurde einen Fehler erkannt. |
|
|
Dreimaliges Blinken: Die LED blinkt gemäß folgender Sequenz: 200 ms Ein, 200 ms Aus, 200 ms Ein, 200 ms Aus, dann 200 ms Ein und anschließend 1000 ms Aus. |
Synchronisationsfehler erkannt. Innerhalb des konfigurierten Kommunikationszyklus-Timeouts wurde keine no Sync-Nachricht empfangen |
|
|
Rot |
Dauerlicht |
Bus aus |
HINWEIS: LED-Anzeige TM5 und TM5-Anschluss CN10 nicht implementiert.
Der Ethernet-Steckverbinder ist mit zwei LED-Anzeigen ausgestattet. Eine LED ist grün, die andere gelb.
|
LED-Anzeige |
Status |
Bedeutung |
|---|---|---|
|
Grün |
Ein |
Verbindung hergestellt |
|
Grün |
Blinken |
Datenverkehr |
|
Grün |
Aus |
Keine Verbindung, z. B. kein Kabel angeschlossen oder angeschlossenes Gerät nicht mit Spannung versorgt |
|
Gelb |
Ein |
1 GBit/s-Verbindung |
|
Gelb |
Ein |
100 MBit/s-Verbindung |
|
Gelb |
Aus |
10 MBit/s-Verbindung |
Jeder Sercos-Steckverbinder ist mit zwei LED-Anzeigen ausgestattet. Eine LED ist grün, die andere gelb.
|
LED-Anzeige |
Status |
Bedeutung |
|---|---|---|
|
Gelb |
Ein |
Verbindung hergestellt |
|
Aus |
Kein Kabel angeschlossen oder das verbundene Gerät hat keine Spannungsversorgung |
|
|
Grün |
Ein |
Aktiver Netzwerkverkehr |
|
Aus |
Kein aktiver Netzwerkverkehr |
Protokollspezifische Status-LEDs
LED-Anzeigen PROFINET-Gerät
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
SF-Name in der Gerätezeichnung: COM 0 |
Rote/Grüne LED-Anzeige |
||
|
Rot |
Ein |
oWatchdog-Timeout oFehler auf Kanal erkannt oSystemfehler erkannt |
|
|
Rot |
Blinken mit 2 Hz (3 Sek. lang) |
DCP-Signaldienst über Bus initiiert |
|
|
Aus |
Aus |
Kein Fehler |
|
|
BF-Name in der Gerätezeichnung: COM 1 |
Rote/Grüne LED-Anzeige |
||
|
Rot |
Ein |
oKeine Konfiguration oPhysische Verbindung mit niedriger Geschwindigkeit oKeine physische Verbindung |
|
|
Rot |
Blinken mit 2 Hz |
Kein Datenaustausch |
|
|
Aus |
Aus |
Kein Fehler |
|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
RX/TX/RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinken |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
