Der SD-Kartensteckplatz befindet sich an der Vorderseite des Controllers.
Der SD-Kartensteckplatz ist ein Einschubfach für die Aufnahme des permanenten Datenspeichers (SD-Karte) des Controllers.
Allgemeine Informationen zur SD-Karte
Halten Sie sich bei der Handhabung von SD-Karten an die nachstehenden Anweisungen, um die Beschädigung der karteninternen Daten oder eine Funktionsstörung der SD-Karte zu vermeiden:
|
HINWEIS |
|
VERLUST VON ANWENDUNGSDATEN |
|
oLagern Sie die SD-Karte nicht an Orten mit statischer Elektrizität oder potenziellen elektromagnetischen Wellen. oSetzen Sie die SD-Karte keiner direkten Sonneneinstrahlung aus und lagern Sie sie nicht in der Nähe von Heizungen oder anderen Orten, an denen hohe Temperaturen auftreten können. oBiegen Sie die SD-Karte nicht. oLassen Sie die SD-Karte nicht fallen oder gegen einen anderen Gegenstand prallen. oSchützen Sie die SD-Karte vor Feuchtigkeit. oBerühren Sie die Anschlüsse der SD-Karte nicht. oZerlegen oder modifizieren Sie die SD-Karte nicht. oVerwenden Sie ausschließlich FAT- oder FAT32-formatierte SD-Karten. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
|
HINWEIS |
|
VERLUST VON ANWENDUNGSDATEN |
|
oSichern Sie die Daten auf der SD-Karte regelmäßig. oUnterbrechen Sie während des Zugriffs auf die SD-Karte nicht die Spannungszufuhr, setzen Sie den Controller nicht zurück und führen Sie die SD-Karte nicht ein bzw. entnehmen Sie sie nicht. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
HINWEIS: Verwenden Sie eine unterbrechungsfreie Stromversorgung (USV), um Stromausfälle zu überbrücken, wenn die auf die SD-Karte geschriebenen Daten anwendungskritisch sind.
Der Controller sichert Daten bis zu 25 ms nach einem Stromausfall. Um jeglichen Datenverlust zu vermeiden, verwenden Sie eine UVS (Unterbrechungsfreie Stromversorgung).
|
HINWEIS |
|
DATENVERLUST |
|
Verwenden Sie eine externe unterbrechungsfreie Stromversorgung (USV), um Datenverlust bei einem Stromausfall zu vermeiden. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Die Schneider Electric-Firmware ist auf der mit dem Controller gelieferten SD-Karte gespeichert. Nach dem Hochlauf des Systems wird die Software in den Controller geladen. Sie können EcoStruxure Machine Expert-Projekte auf die SD-Karte übertragen. Des Weiteren können auf der SD-Karte Lizenzpunkte für Bibliotheken gespeichert werden.
HINWEIS: Verwenden Sie nur von Schneider Electric für dieses Gerät freigegebene SD-Karten.
HINWEIS: Es existiert keine Anzeige, die einen Zugriff auf die SD-Karte signalisiert.

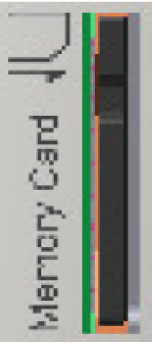

Der Schreibschutz für die SD-Karte kann über den Schiebeschalter auf der Seite der SD-Karte aktiviert werden.
Schiebeschalter SD-Karte:

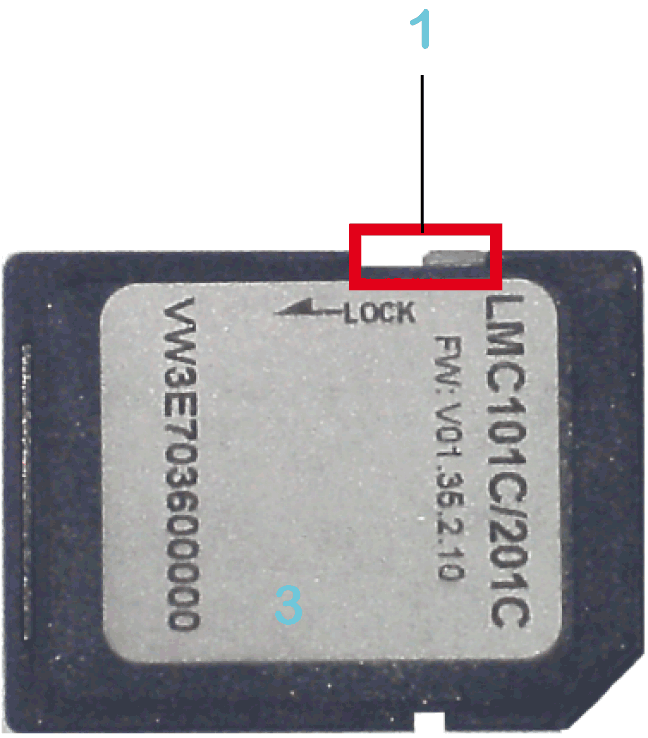

1 Schiebeschalter
Um den Schreibschutz zu aktivieren, stellen Sie den Schiebeschalter auf die Position LOCK. Um ihn zu deaktivieren, stellen Sie den Schiebeschalter auf die entgegengesetzte Position.
HINWEIS: Bei aktiviertem Schreibschutz ist es während des Betriebs nicht möglich, ein EcoStruxure Machine Expert-Projekt in din Controller herunterzuladen oder Parameter auf die SD-Karte zu schreiben.
Voraussetzung: Der Controller muss ausgeschaltet sein.
|
HINWEIS |
|
FALSCHES EINSETZEN DER SD-KARTE |
|
oDie SD-Karte nicht einsetzen, wenn der Controller eingeschaltet ist. oDie SD Karte mit der richtigen Ausrichtung in den SD-Kartensteckplatz schieben, d. h. mit der abgeschrägten Ecke nach vorn und unten. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

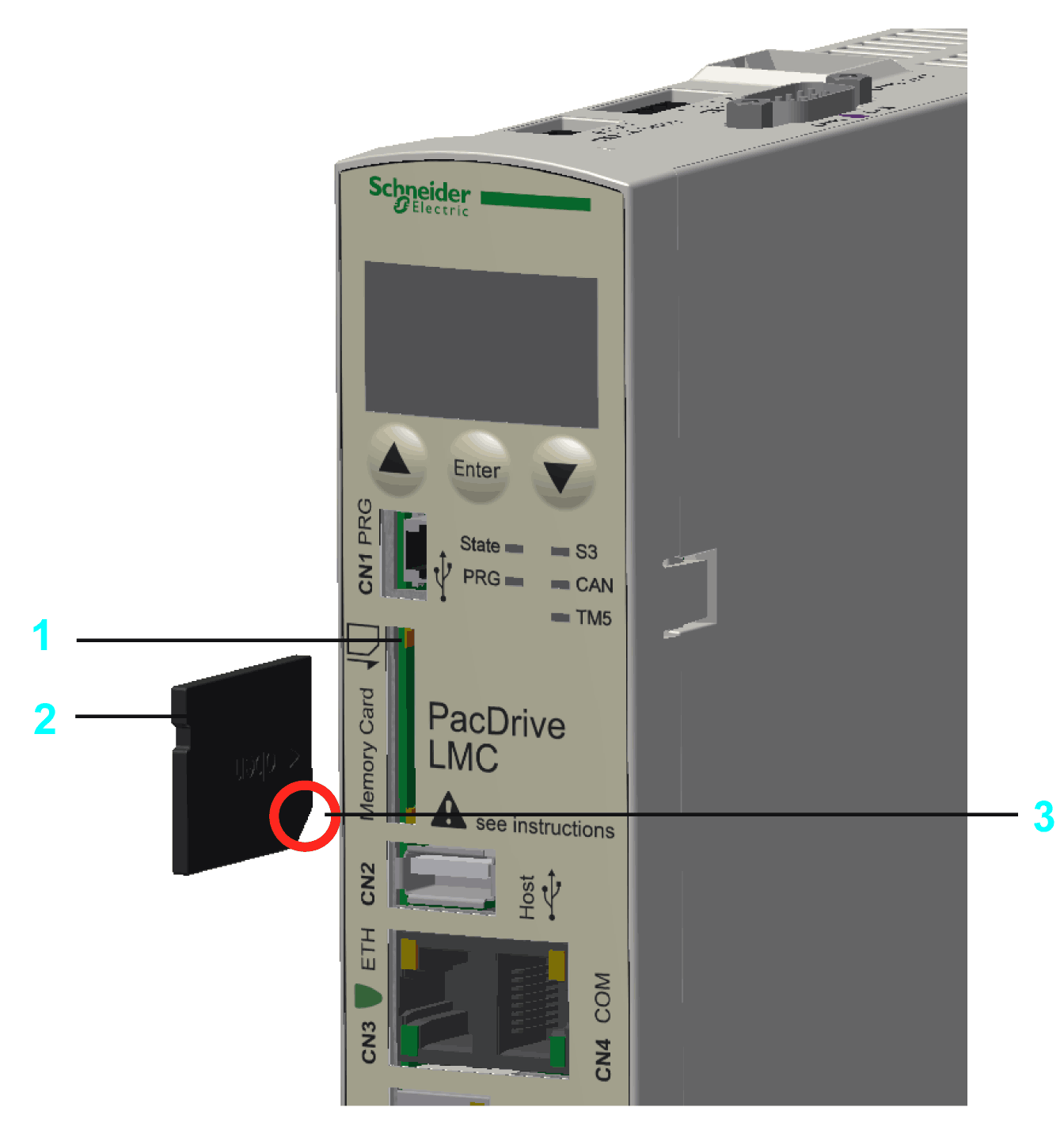

Die SD-Karte wie abgebildet mit der abgeschrägten Ecke nach vorn und unten vorsichtig in den SD-Kartensteckplatz schieben, bis die Karte einrastet:
1 SD -Kartensteckplatz
2 SD-Karte
3 Abgeschrägte Ecke nach vorn und unten
Voraussetzung: Der Controller muss ausgeschaltet sein.
|
Schritt |
Aktion |
|---|---|
|
1 |
Die SD-Karte leicht nach innen drücken, bis sie entriegelt wird. |
|
2 |
Die SD-Karte aus dem SD-Kartensteckplatz herausziehen. |
|
HINWEIS |
|
FALSCHES ENTFERNEN DER SD-KARTE |
|
Die SD-Karte nicht entnehmen, wenn der Controller eingeschaltet ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
