Vorbereitung des Schaltschranks
|
|
|
UNSACHGEMÄSSE ODER NICHT VERFÜGBARE ERDUNG |
|
Vor der Gerätemontage ist der Lack an den Montagestellen großflächig zu entfernen (metallisch blank). |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Sofern erforderlich, einen zusätzlichen Lüfter im Schaltschrank installieren, um die maximale Umgebungstemperatur während des Betriebs nicht zu überschreiten. |
|
2 |
Den Lufteinlass des Gerätelüfters nicht behindern. |
|
3 |
Einen Mindestabstand von 100 mm (3.94 in) über und unter den Geräten einhalten. |
|
4 |
Die Steuerung in senkrechter Einbaulage im Schaltschrank montieren. |

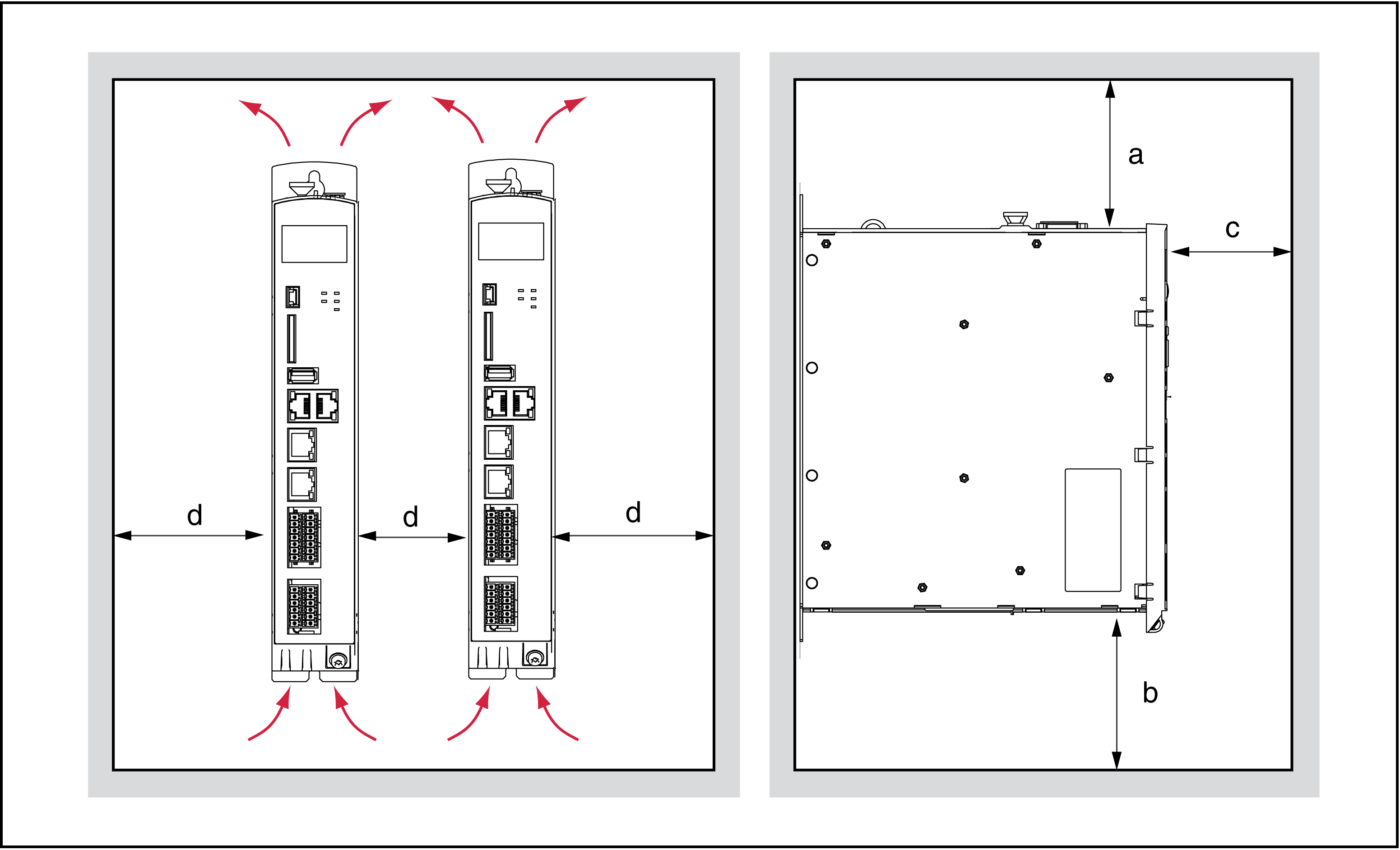

Montageabstände und Luftzirkulation:
|
Distanz |
Luftzirkulation |
|---|---|
|
a ≥ 100 mm (3.94 in) |
Freiraum über dem Gerät |
|
b ≥ 100 mm (3.94 in) |
Freiraum unter dem Gerät |
|
c ≥ 60 mm (2.36 in) |
Freiraum vor dem Gerät |
|
d ≥ 0 mm (0 in) |
Freiraum zwischen Geräten |

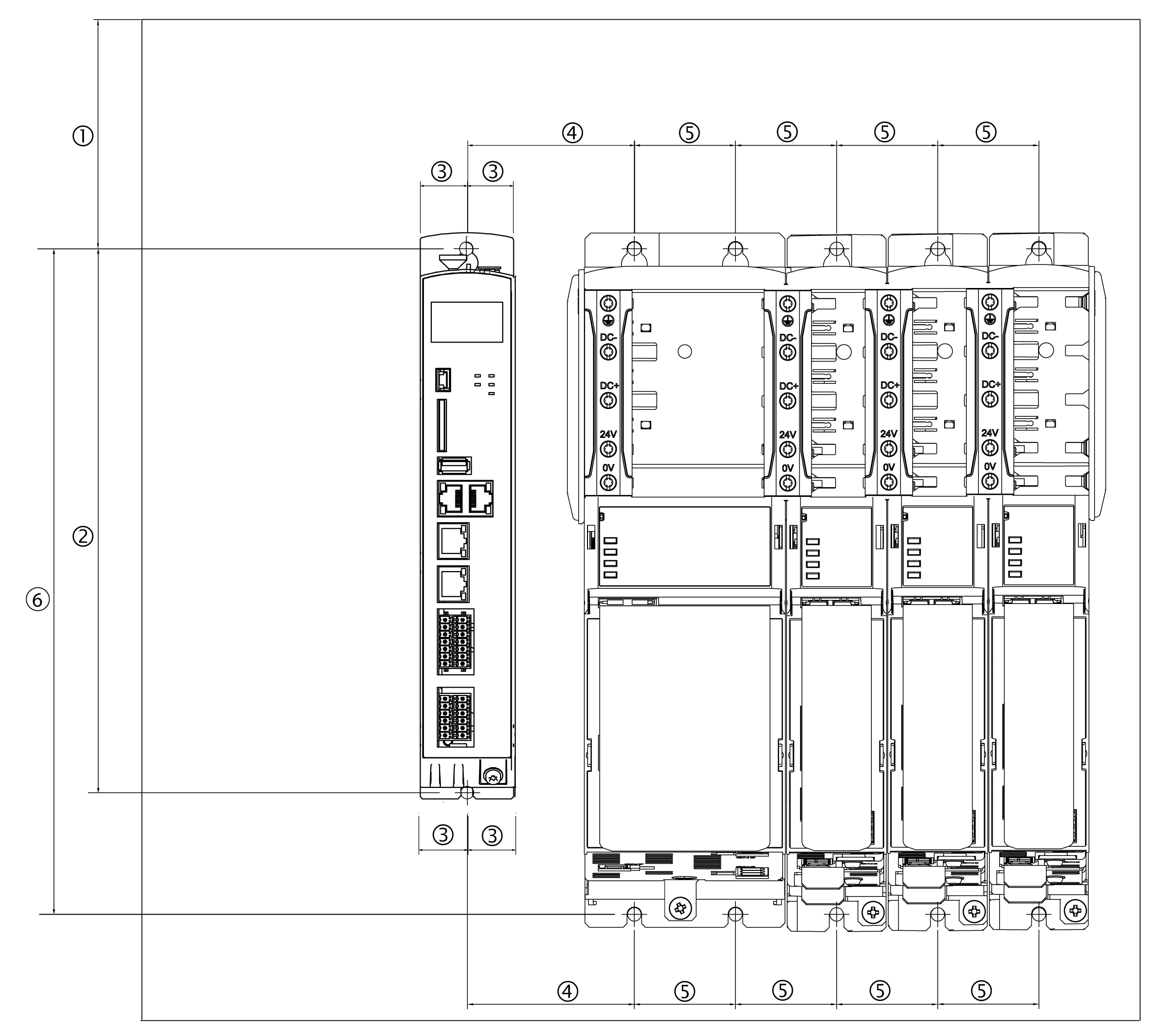

Erforderliche Abstände im Schaltschrank für PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Cabinet Drive:
|
– |
mm |
in |
Gewinde |
|---|---|---|---|
|
(1) |
100 (± 0,2) |
3.94 (± 0.01) |
M6 |
|
(2) |
258 (+ 0,5 / -0) |
10.16 (± 0.02 / -0) |
M6 |
|
(3) |
22 (± 0,2) |
0.87 (± 0.01) |
M5 |
|
(4) |
55 (± 0,2) |
2.17 (± 0.01) |
M6 |
|
(5) |
45 (± 0,2) |
1.77 (± 0.01) |
M6 |
|
(6) |
296 (+ 0,5 / -0) |
11.65 (± 0.02 / -0) |
M6 |
HINWEIS: Für die Schirmbleche (externe Schirmanschlüsse) werden zusätzliche Bohrungen benötigt.
