Anschlussdetails für das Kommunikationsmodul PROFIBUS DP
Anschlussdetails für PROFIBUS DP

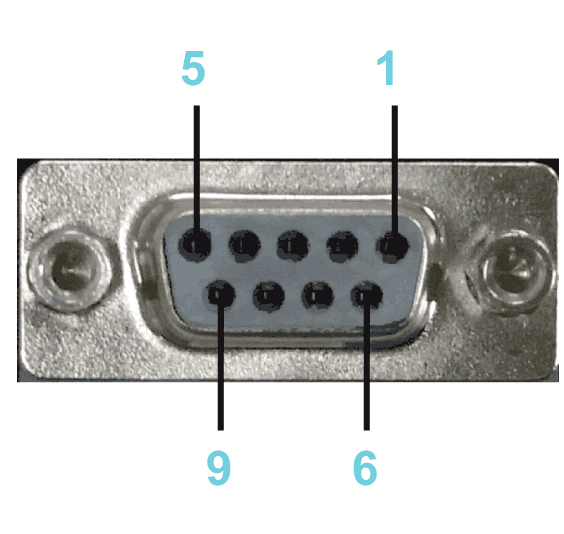

Pinbelegung PROFIBUS DP
|
Pin |
Bezeichnung |
Bedeutung |
|---|---|---|
|
1 |
– |
Reserviert |
|
2 |
– |
Reserviert |
|
3 |
Rx/Tx+(PB-B) |
PROFIBUS DP - Dataline B (positiv) |
|
4 |
RTS |
Return-To-Send-Leitung zur Leitungskontrolle |
|
5 |
PB-GND |
Erde für PROFIBUS DP |
|
6 |
PB-5V |
5-V-Netzleitung für PROFIBUS DP |
|
7 |
– |
Reserviert |
|
8 |
Rx/Tx-(PB-A) |
PROFIBUS DP - Dataline A (negativ) |
|
9 |
– |
Reserviert |

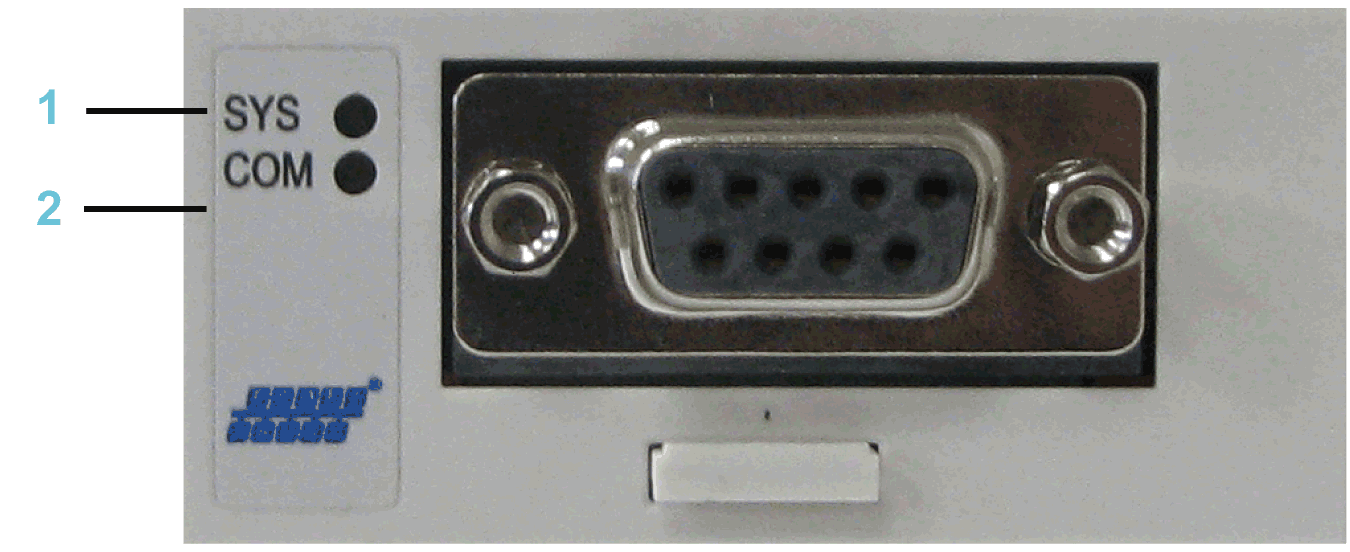

LED-Beschreibung für PROFIBUS DP
LED PROFIBUS DP
1 SYS = System-LED
2 COM = Kommunikation
System-LED
|
LED |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
SYS |
Duo-LED gelb/grün |
||
|
Gelb |
Statisch |
Bootloader netX (=romloader) wartet auf den Second Stage bootloader. |
|
|
Grün/Gelb |
Blinken Grün/Gelb |
Bootloader der zweiten Phase wartet auf Firmware. |
|
|
Grün |
Ein |
Betriebssystem wird ausgeführt. |
|
|
Aus |
Aus |
Keine Spannungsversorgung. |
|
LEDs PROFIBUS DP Master - 1 Kommunikations-LED (aktuelle Hardware-Revision)
|
LED |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
COM |
Duo-LED rot/grün |
||
|
Grün |
Blinken Ayklisch |
Keine Konfiguration oder Stapelfehler erkannt. |
|
|
Grün |
Blinken Zyklisch |
PROFIBUS ist konfiguriert. aber die Bus-Kommunikation ist noch nicht von der Anwendung freigegeben. |
|
|
Grün |
Ein |
Die Kommunikation mit allen Slaves ist hergestellt. |
|
|
Rot |
Blinkend Zyklisch |
Die Kommunikation mit mindestens einem Slave ist unterbrochen. |
|
|
Rot |
Ein |
Die Kommunikation mit einem Slave / allen Slaves ist unterbrochen. |
|
LEDs PROFIBUS DP Slave - 1 Kommunikations-LED (aktuelle Hardware-Revision)
|
LED |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
COM |
Duo-LED rot/grün |
||
|
Grün |
Ein |
RUN, zyklische Kommunikation. |
|
|
Rot |
Blinkend Zyklisch |
STOP, keine Kommunikation, Verbindungsfehler erkannt. |
|
|
Rot |
Blinkend Ayklisch |
Nicht konfiguriert. |
|
