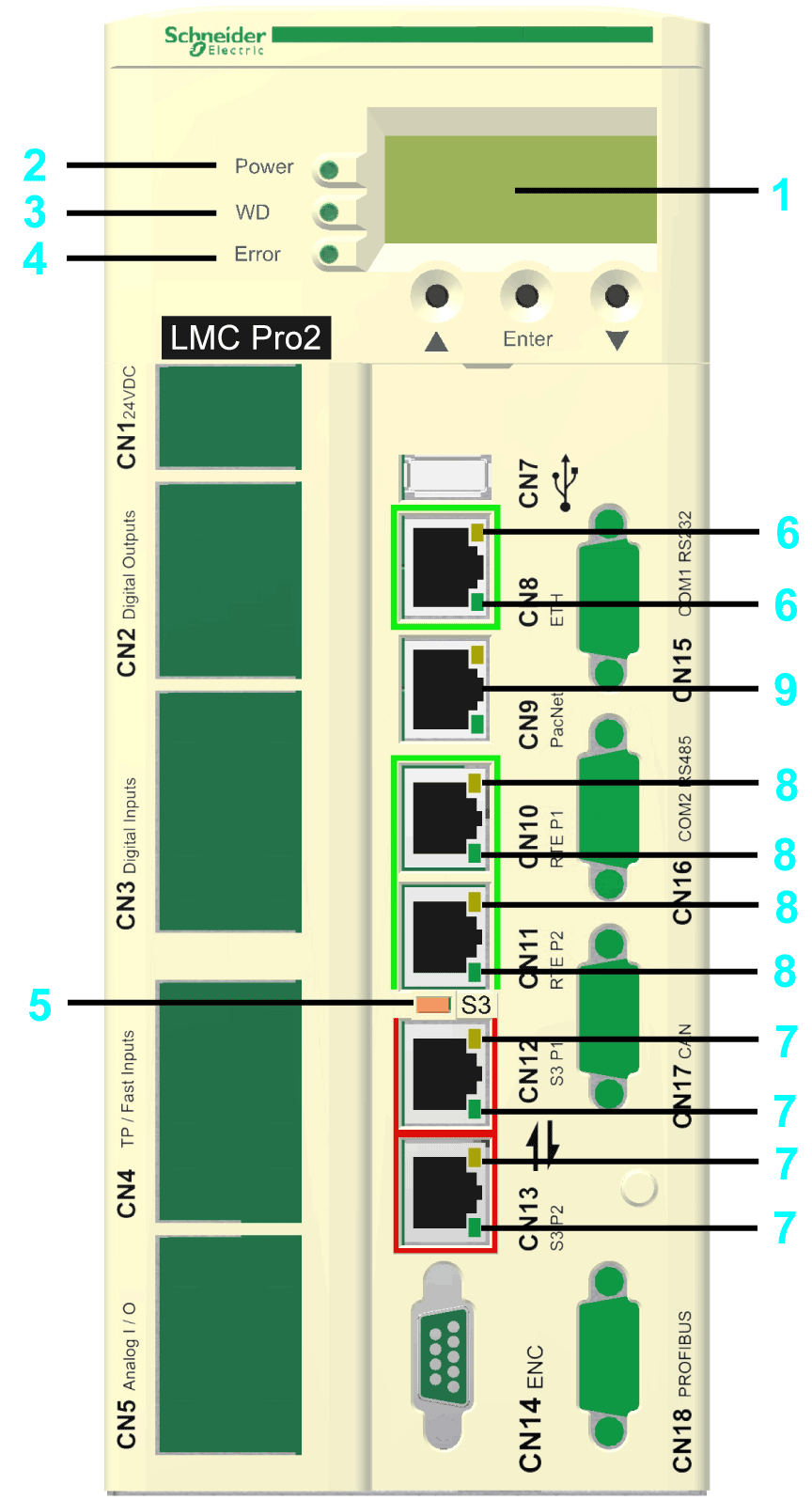

1 |
4-zeiliges Liquid Crystal Display (LCD) |
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
9 |
LED-Anzeigen PacNet (nicht verwendet) |
Wenn die Bedienklappe der Steuerung geschlossen ist, sehen Sie 3 senkrecht angeordnete LEDs, die verschiedene Betriebs- oder Fehlerzustände signalisieren:
oPower
oWD (Watchdog-Anzeige)
oError (Fehler-Anzeige)

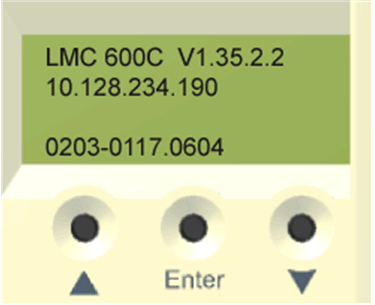

Zusätzlich zu den LED-Anzeigen erhalten Sie über das 4-zeilige Liquid Crystal Display (LCD) weitere Informationen zum Betriebsstatus der Steuerung.
|
Zeile 1 |
Steuerungstyp und Firmwareversion |
|
Zeile 2 |
Aktuelle IP-Adresse der Steuerung |
|
Zeile 3 |
– |
|
Zeile 4 |
PFPGA-Version/PIC-Version |
Die Power-LED signalisiert den Zustand der Steuerspannung und den USV-Status.
|
LED-Anzeigestatus |
Bedeutung |
|---|---|
|
Aus |
Die Steuerspannung (24 VDC) fehlt oder ist unzureichend. |
|
Ein |
Normalbetrieb; Steuerspannung im normalen Bereich. |
|
Blinken |
USV aktiv. |
Die WD-LED (Watchdog) des Watchdog-Hardwaremoduls dient der berwachung der Steuerung.
|
LED-Anzeigestatus |
Bedeutung |
|---|---|
|
Aus |
Normalbetrieb. |
|
Ein |
Ein fataler Fehler wurde entdeckt oder die Steuerung befindet sich in der Initialisierungsphase. Reset-Taste drücken, um die Steuerung zurückzusetzen und neu zu booten. |
Bei einem fatalen Fehler handelt es sich um einen schwerwiegenden Fehler in der Hardware oder Software, der einen Eingriff erfordert.
Wenn dieser Fehler erkannt wird, werden folgende Aktionen durchgeführt:
oDie Steuerung wird angehalten.
oDie optionalen Module werden zurückgesetzt.
oDie digitalen und analogen Ausgänge werden zurückgesetzt.
oDer WD-Relaisausgang (Watchdog) wird geöffnet.
Die Error-LED zeigt erkannte Fehler an. In der nachstehenden Tabelle werden mögliche Anzeigezustände mit zugehöriger Fehlerbeschreibung aufgeführt.
|
LED-Anzeigestatus |
Bedeutung |
|---|---|
|
Aus |
Normalbetrieb. |
|
Blinkt langsam (1,7 Hz) |
Fehler der Klasse 3 und 4 aktiv. Siehe die Online-Hilfe von EcoStruxure Machine Expert\Diagnose-Benutzerhandbuch\Systemdiagnose\Diagnoseklassen |
|
Blinkt schnell (10 Hz) |
Der Bootvorgang der Steuerung ist beendet, letzter Bootvorgang scheiterte. Siehe Diagnosemeldung 209 letzter Bootvorgang scheiterte. Steuerung hat einen Minimalboot durchgeführt. |
|
Blinkt abwechselnd schnell/langsam |
Der Firmware-Download über Sercos ist aktiv oder die Steuerung befindet sich in der Initialisierungsphase |
|
Ein |
Beim Bootvorgang wurde ein Fehler erkannt. |
Die Error-LED blinkt nach dem Start des BIOS. Nach dem Laden des Betriebssystems, der Anwenderkonfiguration, der Anwenderparameter und des IEC-Programms und dem erfolgreichen Start des IEC-Programms wird die Error-LED wieder ausgeschaltet. Der Bootvorgang ist damit beendet.
Die S3-LED gibt den Status und die Phasen der Sercos-Kommunikation an.
|
Farbe/Status der LED-Anzeige |
Bedeutung |
Anweisungen/Informationen für den Anwender |
Hinweise |
|---|---|---|---|
|
Aus |
Keine Sercos-Kommunikation |
– |
– |
|
Orange |
Das Gerät befindet sich in einer Kommunikationsphase von CP0 bis einschließlich CP3. |
– |
SERC3.State = 0..3 |
|
Grün |
Sercos-Kommunikation in Kommunikationsphase CP4, ohne dass ein Fehler erkannt wurde. |
– |
SERC3.State = 4 |
|
Rot |
Kommunikationsfehler erkannt |
Reset-Bedingung: DiagQuit |
SERC3.State = 11 |
Der Ethernet-Steckverbinder des PacDrive LMC Pro ist mit zwei LED-Anzeigen ausgestattet. Eine LED ist grün, die andere gelb.
|
LED-Anzeige |
Status |
Bedeutung |
|---|---|---|
|
Grün |
Ein |
Verbindung hergestellt |
|
Grün |
Blinken |
Datenverkehr |
|
Grün |
Aus |
Keine Verbindung, z. B. kein Kabel angeschlossen oder angeschlossenes Gerät nicht mit Spannung versorgt |
|
Gelb |
Ein |
100 MBit/s-Verbindung |
|
Gelb |
Aus |
10 MBit/s-Verbindung |
Der Ethernet-Steckverbinder des PacDrive LMC Pro2 ist mit zwei LED-Anzeigen ausgestattet. Eine LED ist grün (oben), die andere gelb/grün (unten).
|
LED-Anzeige |
Status |
Bedeutung |
|---|---|---|
|
Grün (oben) |
Ein |
Verbindung hergestellt |
|
Grün (oben) |
Aus |
Keine Verbindung, z. B. kein Kabel angeschlossen oder angeschlossenes Gerät nicht mit Spannung versorgt |
|
Grün (unten) |
Blinken |
1000 MBit/s (1 GBit/s)-Anschluss mit Datenverkehr |
|
Gelb (unten) |
Blinken |
10/100 MBit/s-Anschluss mit Datenverkehr |
|
Gelb/Grün (unten) |
Aus |
Kein Datenverkehr |
Jeder Sercos-Steckverbinder ist mit zwei LED-Anzeigen ausgestattet. Eine LED ist grün, die andere gelb.
|
LED-Anzeige |
Status |
Bedeutung |
|---|---|---|
|
Gelb |
Ein |
Verbindung hergestellt |
|
Aus |
Kein Kabel angeschlossen oder das verbundene Gerät hat keine Spannungsversorgung |
|
|
Grün |
Ein |
Aktiver Netzwerkverkehr |
|
Aus |
Kein aktiver Netzwerkverkehr |
Protokollspezifische Status-LEDs
LED-Anzeigen EtherCAT-Master
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinkt zyklisch mit 2,5 Hz |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
LED-Anzeigen EtherCAT-Slave
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Grün |
Blinkt zyklisch mit 2,5 Hz |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
– |
– |
Diese LED wird nicht verwendet. |
|
LED-Anzeigen EtherNet/IP-Scanner (Master)
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
ACT/RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinken |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
LED-Anzeigen EtherNet/IP-Adapter (Slave)
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
ACT/RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinken |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
LED-Anzeigen PROFINET-Controller
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
RX/TX/RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinken |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
LED-Anzeigen PROFINET-Gerät
|
LED-Anzeige |
Farbe |
Status |
Bedeutung |
|---|---|---|---|
|
LINK/RJ45 Ch0 & Ch1 |
Grüne LED-Anzeige |
||
|
Grün |
Ein |
Es existiert eine Verbindung zum Ethernet. |
|
|
Aus |
Aus |
Das Gerät hat keine Verbindung zum Ethernet. |
|
|
RX/TX/RJ45 Ch0 & Ch1 |
Gelbe LED-Anzeige |
||
|
Gelb |
Blinken |
Das Gerät sendet/empfängt Ethernet-Frames. |
|
