Schneller Gerätetausch (FDR) - Verwendung
Fehler bei der manuellen Gerätezuordnung erkannt
Werden gleichzeitig zwei oder mehr Geräte desselben Typs (oder ein Double Drive) ausgetauscht, kann es vorkommen, dass Ihnen bei der manuellen Zuordnung der logischen Geräte zu den physisch angeschlossenen Geräten ein Fehler unterläuft.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oStellen Sie sicher, dass die Zuordnung der logischen Geräte zu den physisch angeschlossenen Geräten exakt der Gerätezuordnung vor dem Geräteaustausch entspricht. oBevor Sie die Maschine wieder in Betrieb nehmen, müssen Sie überprüfen, ob die Anwendung die physischen Antriebe ordnungsgemäß adressiert. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die FDR-Schnittstelle der Steuerung berücksichtigt den Gerätetyp der physischen Geräte nicht.
HINWEIS: Wenn der Typ des logischen Geräts nicht mit dem Typ des zugeordneten physischen Geräts übereinstimmt, dann ist eine Gerätezuordnung über die FDR-Schnittstelle der Steuerung möglich. Das führe jedoch beim Sercos-Phasenhochlauf zu einem Fehler (8501 Sercos-Slave nicht gefunden). Wenn FDRStartMode auf den Wert Phase start-up/2 gesetzt wird, dann wird die FDR-Schnittstelle der Steuerung neu gestartet.
Weitere Informationen zu den Parametern finden Sie unter Fast Device Replacement in der Online-Hilfe von EcoStruxure Machine Expert.

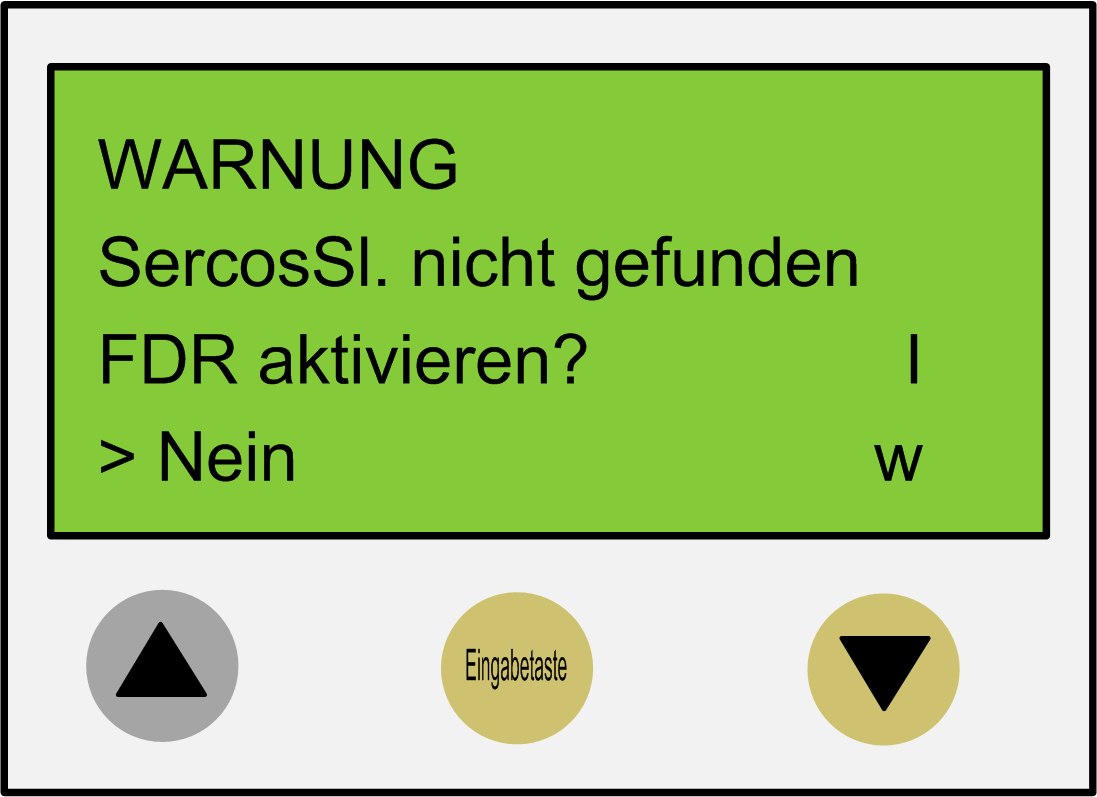

Wenn die Voraussetzungen erfüllt sind (siehe Kapitel Fast Device Replacement in der Online-Hilfe von EcoStruxure Machine Expert) und Sie ein Gerät austauschen, wird im Display der Steuerung automatisch das Startbild der FDR-Schnittstelle der Steuerung angezeigt.
|
Aktion |
Ergebnis |
|---|---|
|
Sie können die FDR-Schnittstelle der Steuerung durch Drücken der Eingabetaste verlassen (wenn der Nach-rechts-Pfeil auf Nein zeigt). |
Die FDR-Schnittstelle der Steuerung wird daraufhin beendet. |
|
Oder Sie können mit der Nach-unten-Pfeiltaste zu Ja wechseln (Nach-rechts-Pfeil zeigt auf Ja) und dann die Option Ja durch Drücken der Eingabetaste bestätigen. |
Jetzt können Sie im Menü navigieren, wie im Kapitel Display der Steuerung beschrieben ist. Weitere Informationen hierzu finden Sie im Kapitel Anwendung. |
Wird am Display 5 Minuten lang keine Taste gedrückt, wird die FDR-Schnittstelle der Steuerung beendet (Timeout = 5 Minuten). Das System verhält sich dann so, als ob Sie den FDR-Display-Mechanismus wie oben beschrieben beendet hätten. Wenn Sie innerhalb dieser 5 Minuten eine Taste am Display betätigen, wird die Zeit für den Timeout zurückgesetzt.
Verhalten bei erneutem Download
Wird nach der FDR-Schnittstelle der Steuerung der Download eines Projekts durchgeführt, dann werden die gespeicherten Änderungen des Parameters ConfiguredSerialNumber zurückgesetzt und auf die Werte gesetzt, die im heruntergeladenen Projekt gespeichert sind.
Für Geräte, die über Identifikationsmodus > Gerätenummer (SerialNumberController / 0) identifiziert werden und über FDR zugeteilt wurden, verhält sich das System so, als wäre die FDR-Schnittstelle der Steuerung nicht ausgeführt worden.
Weitere Informationen zu den Parametern finden Sie unter Fast Device Replacement in der Online-Hilfe von EcoStruxure Machine Expert.
