Das modulare Servo-Antriebssystem Lexium 62 Drive System ist für den Betrieb von Servo-Antrieben im Multi-Achsverbund konzipiert.
Die leistungselektronischen Komponenten des Lexium 62 Drive System werden in einem Schaltschrank montiert.
|

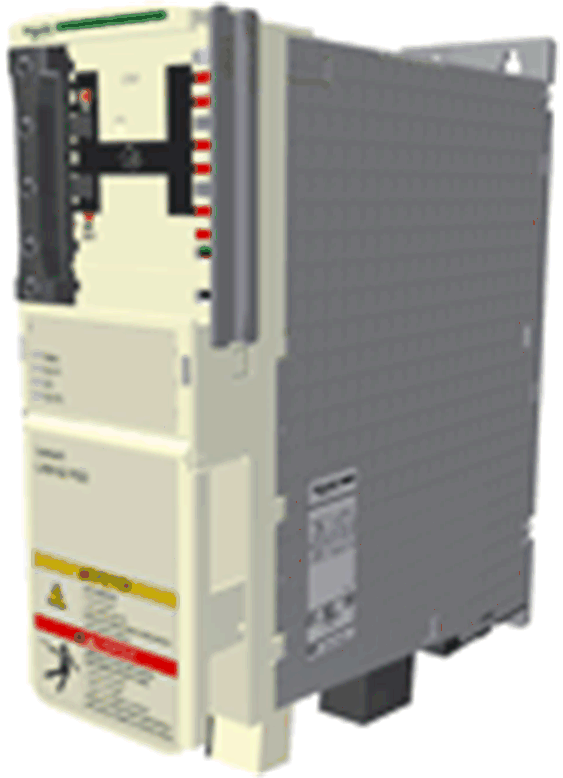

Das zentrale Netzeinspeisegerät Lexium 62 Power Supply versorgt die angeschlossenen Servo-Umrichter über den gemeinsamen Gleichspannungs-Zwischenkreis-Bus mit der erforderlichen Leistung. Die zentrale Lexium 62 Power Supply greift auf einen gemeinsamen Zwischenkreis (DC-Bus) zurück und versorgt die verbundenen Lexium 62 Cabinet Drives mit der erforderlichen Spannung. |
|

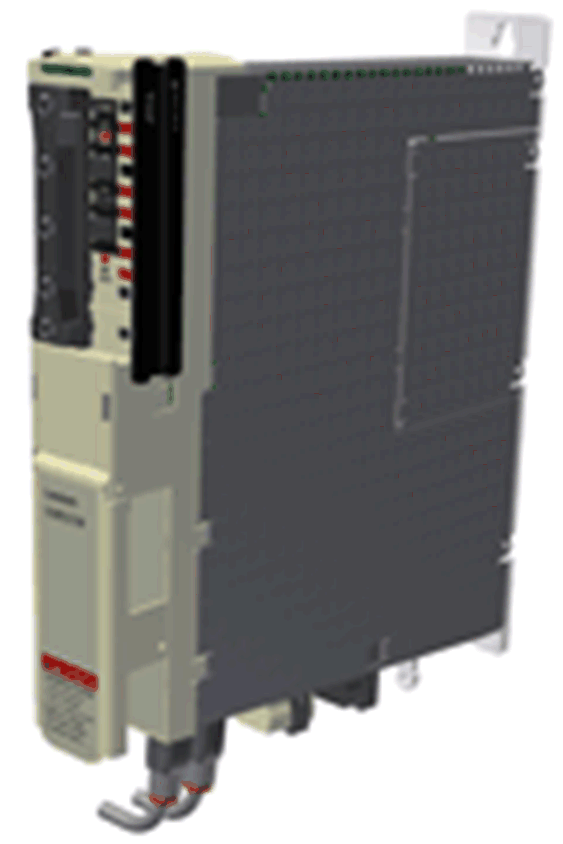

Das Lexium 62 Connection Module versorgt die Lexium 62 ILMs über ein Hybridkabel bzw. Leistungskabel (Daisy-Chain-Verkabelung) mit Gleichspannung aus dem Zwischenkreis. Zusätzlich stellt das Lexium 62 Connection Module die Inverter Enable- und Sercos-Schnittstelle zur Verfügung. |
Das Lexium 62 Drive System vereinfacht die Verdrahtung aller Geräte in Bezug auf Erstinstallation und Servicefall. Dies gilt auch für die Verkabelung der Schaltschrankgeräte ins Feld. Hierbei sind alle von außen anschließbaren Steckverbinder (Netzeingang, Zwischenkreis, 24-VDC-Versorgung, Sercos, Ready und Inverter Enable) so ausgeführt, dass eine schnelle, einfache und werkzeuglose Konfigurierung am Gerät realisiert werden kann.
|

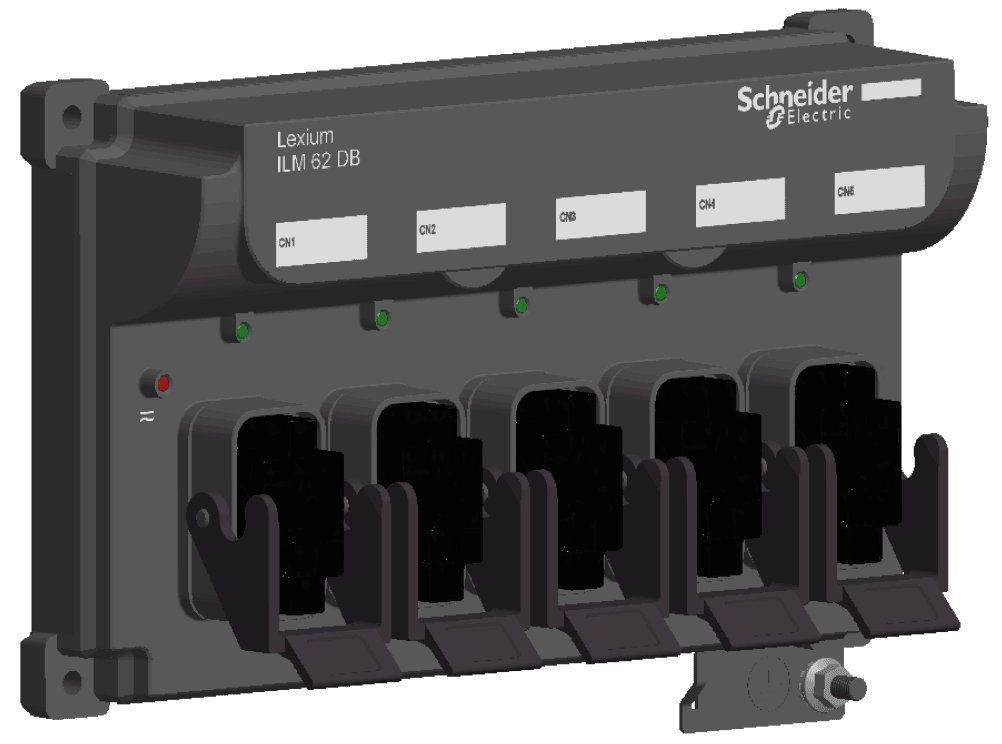

Die Lexium 62 Distribution Box ist das Bindeglied zwischen Lexium 62 Connection Module und Lexium 62 ILM. Je nach Anzahl der Antriebe können wahlweise 1 bis 4 Lexium 62 ILMs bzw. Daisy Chain-Stränge angeschlossen werden. Beim Betrieb von mehr als vier Antrieben erweitern Sie das System einfach durch ein oder mehrere Lexium 62 Distribution Box. |
Die Highlights:
o1...4 Anschlüsse für Lexium 62 ILMs bzw. Daisy Chain-Stränge oder weitere Lexium 62 Distribution Box
oEinfache Verkabelung über vorkonfektionierte Hybridkabel bzw. Leistungskabel (Daisy Chain-Verkabelung)
oEinfach erweiterbar
|

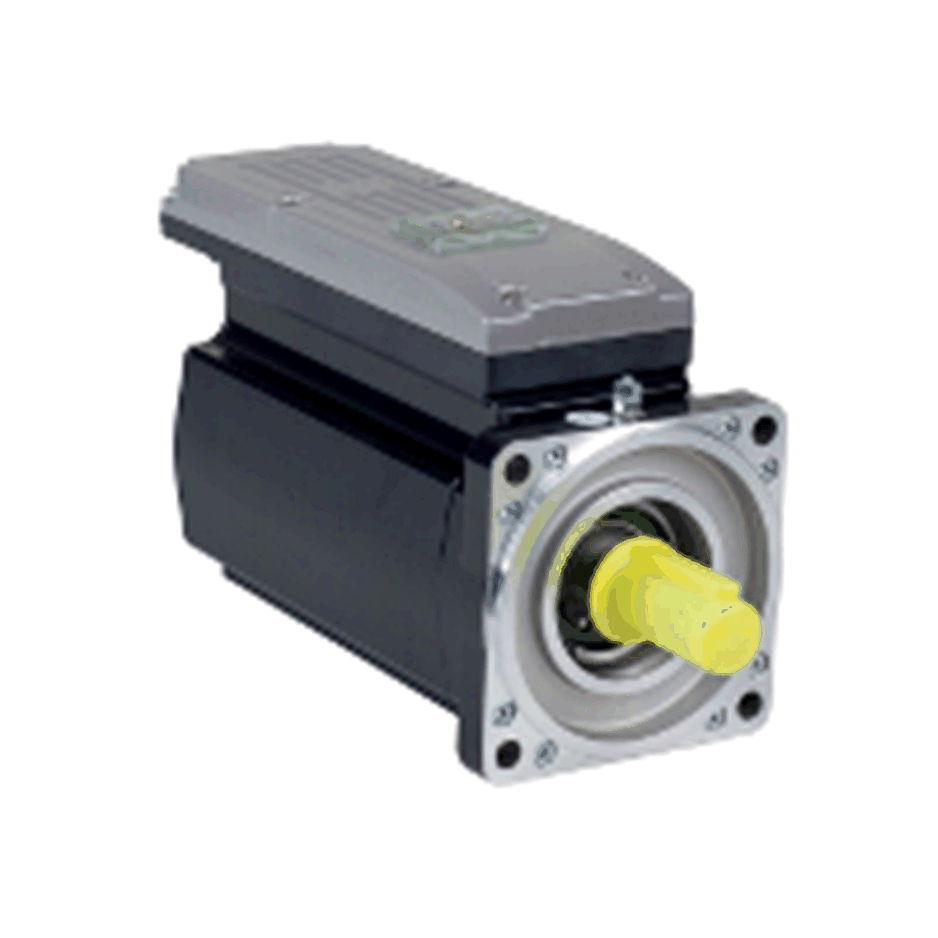

Das innovative Lexium 62 ILM vereint Motor, Leistungsendstufe und den digitalen Servoregler für eine Achse in einem platzsparenden Gehäuse. Aufgrund der kompakten Bauweise mit integrierter Steuerung eignet er sich hervorragend für einen dezentralen Aufbau. Er ist mit Single- oder Multiturngeber lieferbar und konfiguriert sich mit Hilfe des elektronischen Typenschilds im Lexium 62 ILM selbst. |
Die Lexium 62 ILMs sind in drei verschiedenen Flanschgrößen erhältlich:
oILM070
oILM100
oILM140
Die Highlights:
okompakte Bauform
o3,5 faches Spitzendrehmoment
ointegrierte Sercos-Schnittstelle
oHochauflösende Single- oder Multiturngeber
oSchutzgrad IP65
oEinfache Verdrahtung
ILM62DC•000 Daisy Chain Connector Box
|
Die ILM62DC•000 Daisy Chain Connector Box wird auf einem Standard-Lexium 62 ILM montiert, um eine Daisy-Chain-Verdrahtung zu ermöglichen. Die Lexium 62 ILMs kann entweder direkt oder über eine Lexium 62 Connection Module mit dem Lexium 62 Distribution Box verbunden werden. Beim Verbinden über eine Lexium 62 Distribution Box kann eine höhere Anzahl von Antrieben angeschlossen werden. An dieser ersten Lexium 62 Distribution Box kann eine andere Lexium 62 Distribution Box angeschlossen werden. Leistung (Zwischenkreisspannung / 24 V / Inverter Enable-Signale) und Sercos-Signale werden über separate Kabel verteilt. Jede Lexium 62 ILM muss mit einer Daisy Chain Connector Box erweitert werden. Wenn nur eine Lexium 62 Distribution Box verwendet wird, dann können an dieser bis zu vier Daisy Chain-Stränge angeschlossen werden. Werden mehrere Lexium 62 Distribution Box verwendet, dann können an der ersten bis einschließlich vorletzten Lexium 62 Distribution Box jeweils bis zu drei Daisy Chain-Stränge und an der letzten Lexium 62 Distribution Box bis zu vier Daisy Chain-Stränge angeschlossen werden. Ein Daisy Chain-Strang kann aus bis zu 9 Lexium 62 ILMs bestehen. |
Die Verbindung zwischen den Lexium 62 ILMs wird folgendermaßen hergestellt:
oLeistungskabel zur Leistungsverteilung (Zwischenkreisspannung / 24 V / Inverter Enable-Signale) mit M23-Anschlussstecker
oSercos-Kabel zur Verteilung der Sercos-Signale mit M12-Anschlussstecker
Folgende Lexium 62 ILMs können mit der Daisy Chain Connector Box ausgerüstet werden, um eine Daisy Chain-Verdrahtung zu realisieren:
oILM070••
oILM100••
oILM140••

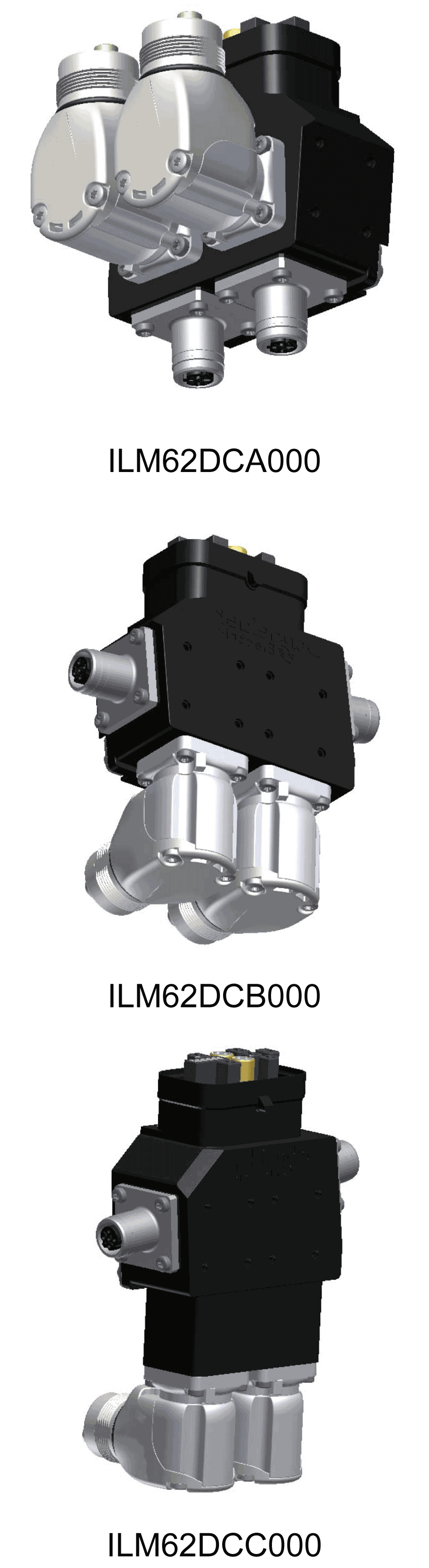

Die Daisy Chain Connector Box ist in den folgenden Varianten erhältlich:
oILM62DCA000 (für ILM070••, ILM100•• und ILM140•• geeignet)
oILM62DCB000 (nur für ILM070•• geeignet)
oILM62DCC000 (nur für ILM100•• geeignet)
