LED-Anzeigen des Sammelschienenmoduls an der Lexium 62 Spannungsversorgung, am Lexium 62 Schaltschrankantrieb und am Lexium 62 DC Verbindungsunterstützungsmodul

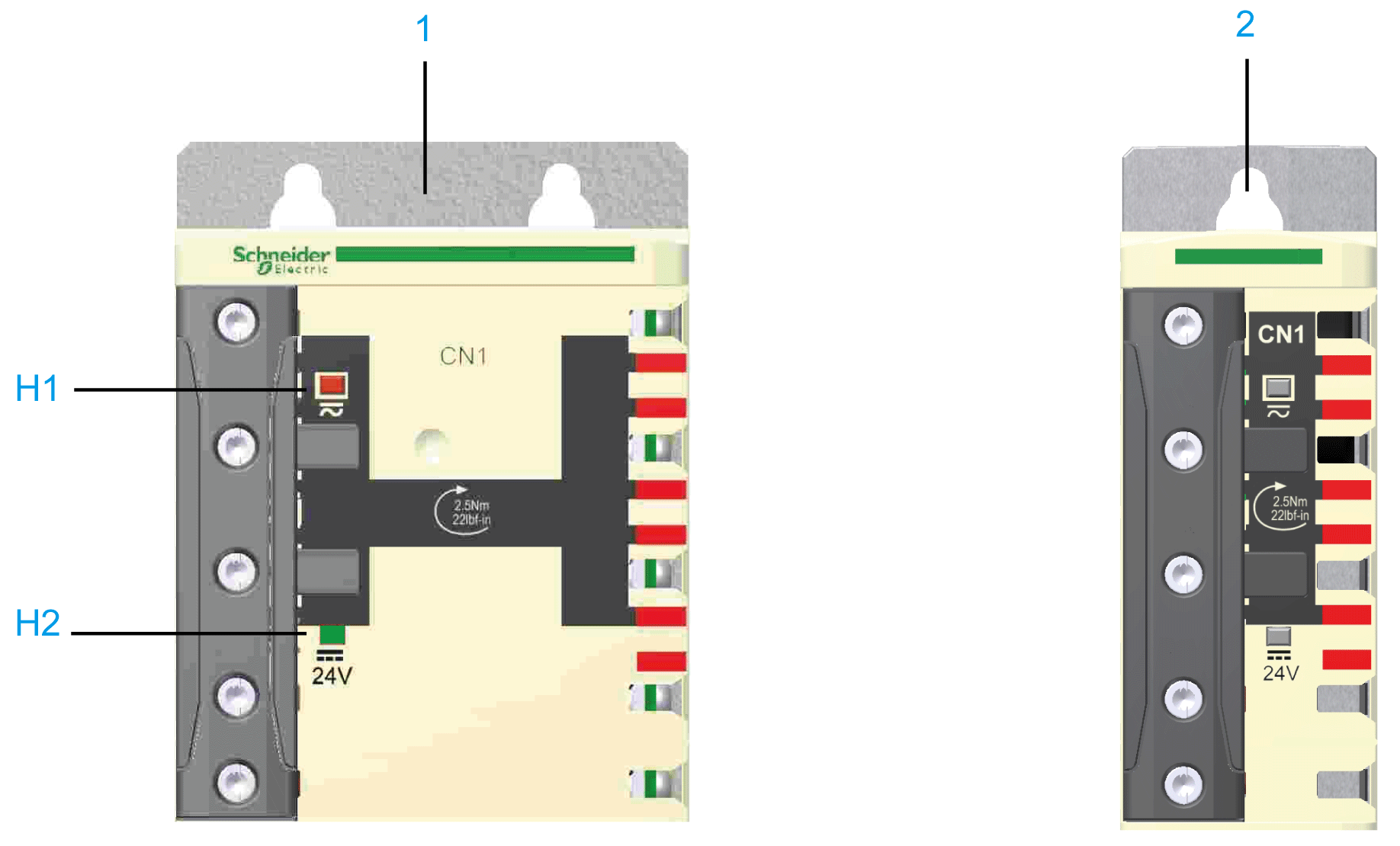

LED-Anzeigen an der Sammelschiene
1 Spannungsversorgung und Antrieb LXM62DC13
2 Single/Double Drive und Lexium 62 DC Link Support Module
H1 Zwischenkreis-LED
H2 24V LED-Anzeige
|
Farbe/Status der LED-Anzeige |
Beschreibung |
Informationen |
|---|---|---|
|
Aus |
Versorgung des Zwischenkreises inaktiv |
– |
|
Leuchten - Rot |
Versorgung des Zwischenkreises aktiv |
Spannung des Zwischenkreises ≥ 42,4 VDC |
Die Zwischenkreis-LED ist keine LED-Anzeige für fehlende Zwischenkreisspannung.
HINWEIS: Wenn die Zwischenkreis-LED ausgeschaltet bleibt, obwohl der Zwischenkreis unter Spannung steht, muss das Gerät sofort ausgewechselt und an Schneider Electric zur Reparatur übergeben werden.
|
Farbe/Status der LED-Anzeige |
Beschreibung |
|---|---|
|
Aus |
24-VDC-Logikversorgung inaktiv |
|
Grün: Leuchtet dauerhaft |
24-VDC-Logikversorgung aktiv |
