Zugentlastung für die Anschlüsse am Lexium 62 DC Link Terminal

Überblick

Wenn starke Drähte verwendet werden, muss für Zugentlastung gesorgt werden, um die mechanischen Kräfte zu begrenzen, die durch die schweren Kabel auf das Lexium 62 DC Link Terminal einwirken. Die Vorrichtung zur Zugentlastung ist im Lieferumfang des Lexium 62 DC Link Terminal enthalten.

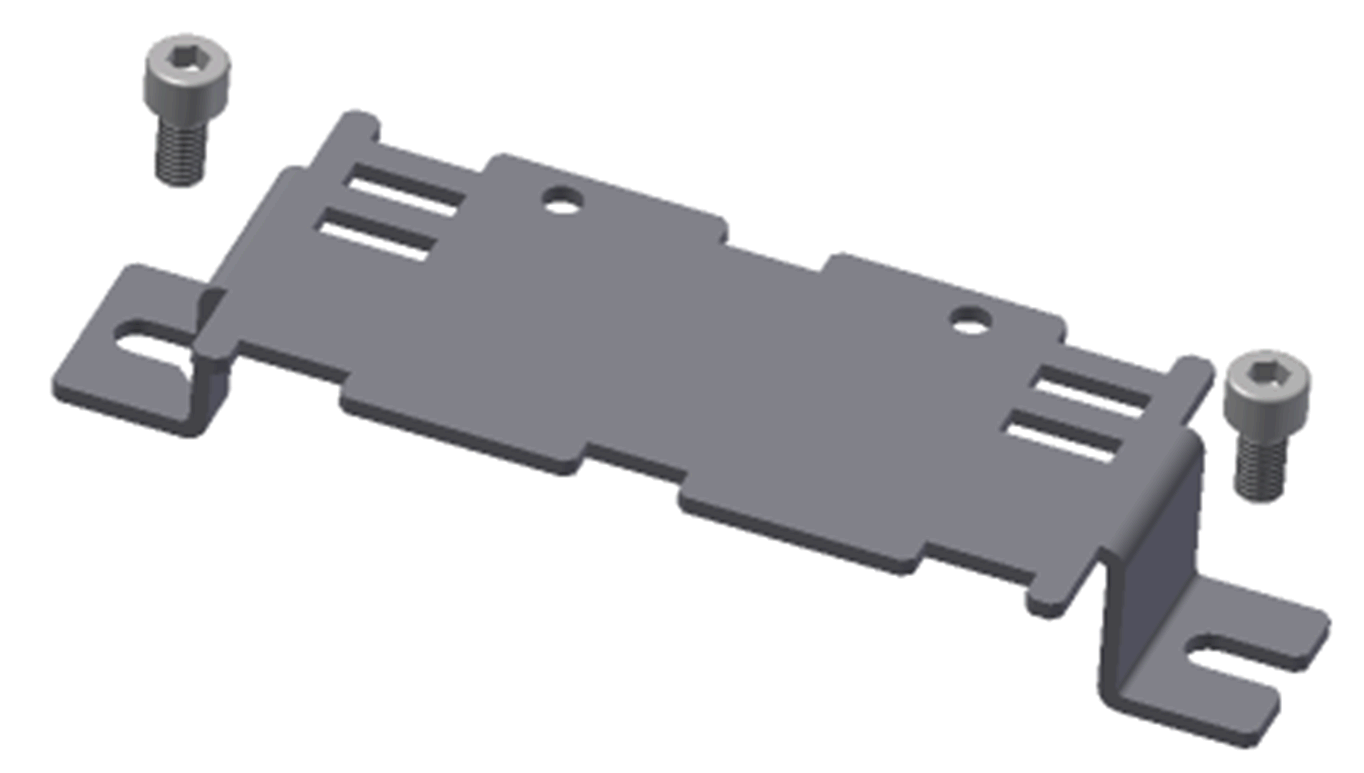

An der Schaltschrankwand anzubringende Zugentlastung (im Lieferumfang des Lexium 62 DC Link Terminal enthalten)

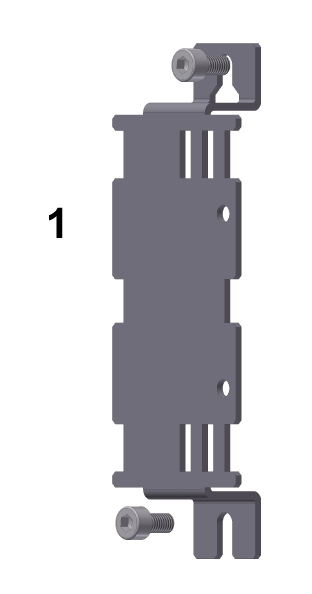

Zugentlastung ohne optionale Schirmanschluss-Klemmenleiste

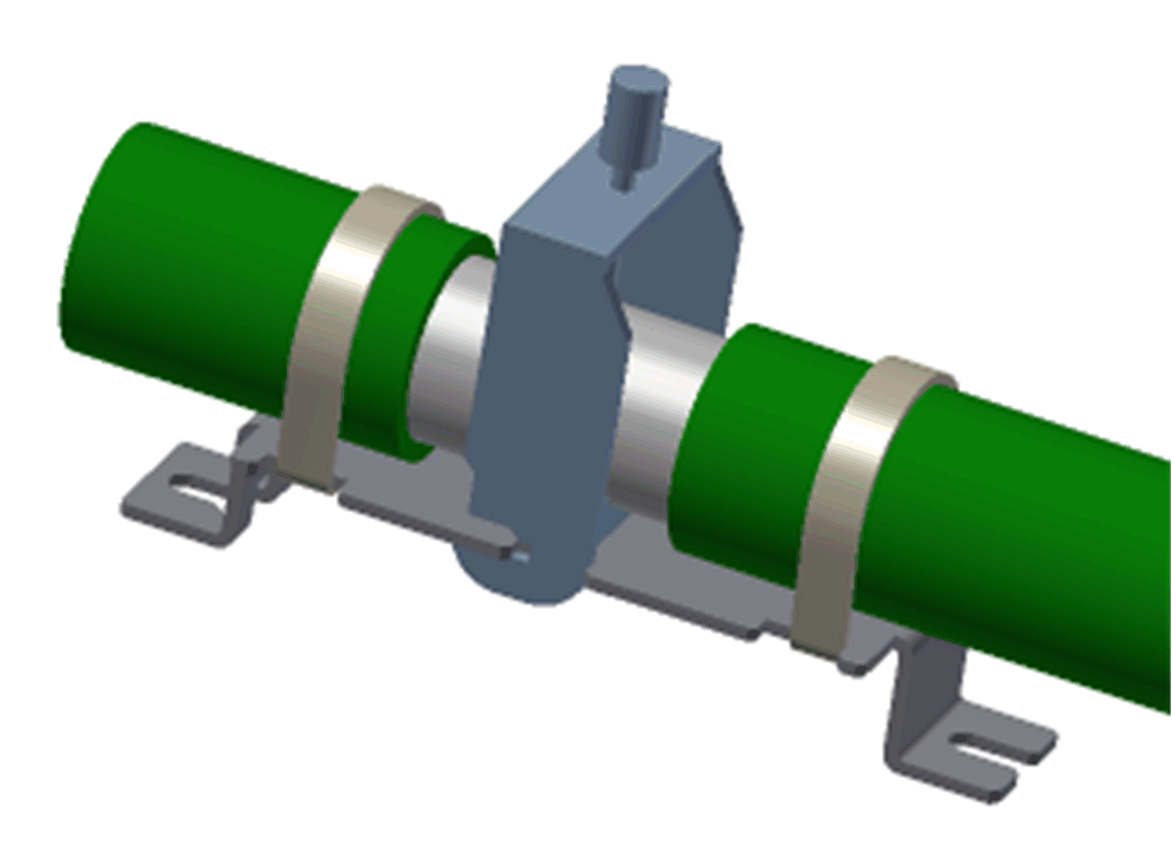

Zugentlastung mit optionalem Schirmanschluss für Kabel mit einem Durchmesser zwischen 20 mm (0.79 in) und 35 mm (1.37 in).

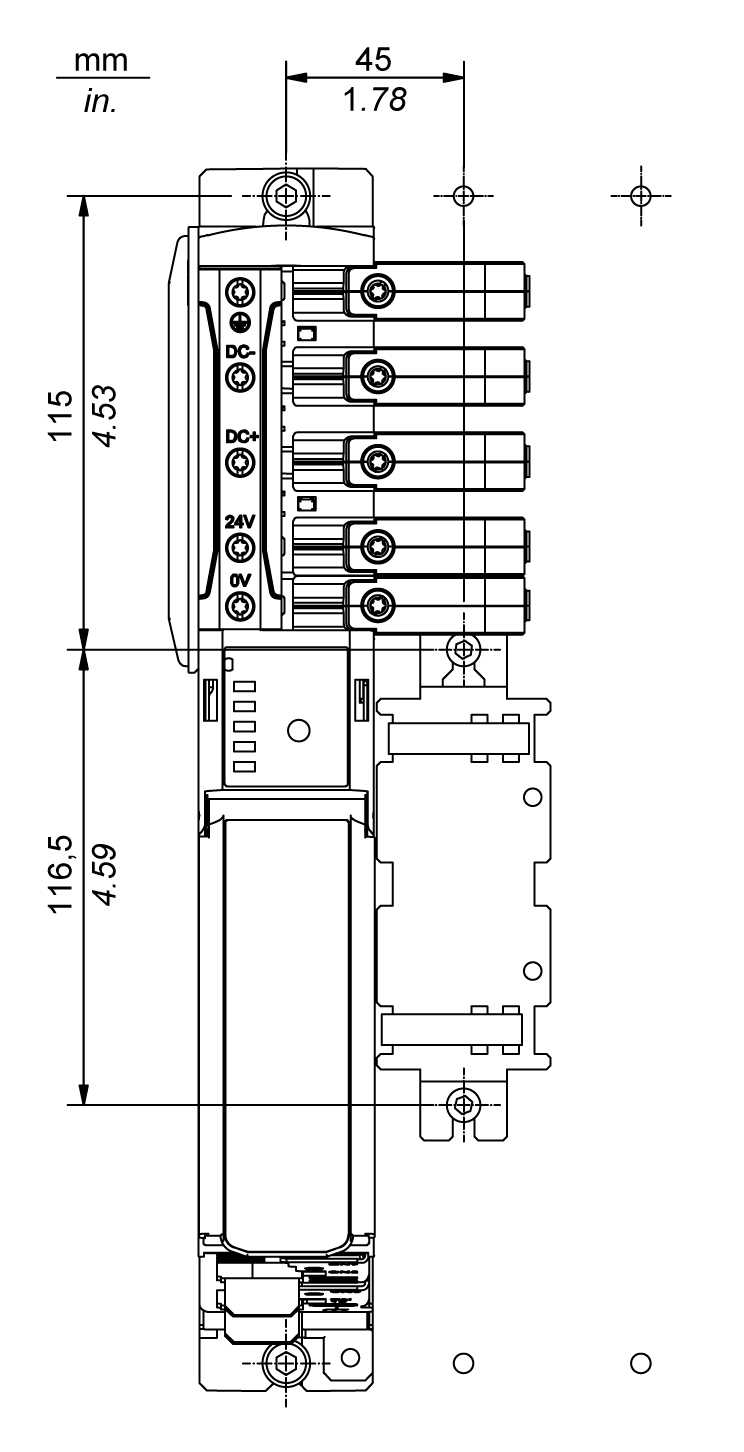

Montage der Zugentlastung im Schaltschrank

Für die Anbringung der Zugentlastung im Schaltschrank sind zwei Montagelöcher erforderlich:

Schritt	Aktion
1	Zugentlastung (1) an der Wand des Schaltschranks mittels zwei M5-Schrauben anbringen. Optional kann die Zugentlastung auf einer Hutschiene montiert werden.
2	Kabel/Drähte mithilfe der Kabelbinder sichern.

Schritt

Aktion

Zugentlastung (1) an der Wand des Schaltschranks mittels zwei M5-Schrauben anbringen.

Optional kann die Zugentlastung auf einer Hutschiene montiert werden.

Kabel/Drähte mithilfe der Kabelbinder sichern.

GEFAHR

ELEKTRISCHER SCHLAG

oStellen Sie sicher, dass die Kabel/Drähte mittels der Kabelbinder sicher an der Zugentlastungskomponente befestigt sind.

oVergewissern Sie sicher, dass nur eine minimale Krafteinwirkung auf die Klemmen und angeschlossen Kabel/Drähte gegeben ist.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Erdung der optionalen Schirmanschluss-Klemmenleiste

Die Schirmanschluss-Klemmenleiste ermöglicht die Verbindung der leitfähigen Kabelschirmung mit der Schutzerde (PE, Protective Earth) über die an der Rückwand des Schaltschranks angeschraubte Zugentlastung.

HINWEIS: Verwenden Sie ein geschirmtes Kabel für die Verbindung von Lexium 62 Geräte-Islands, die sich in separaten Schaltschränken befinden.

Schritt	Aktion
1	Zugentlastung auf einer geerdeten Metallfläche montieren.

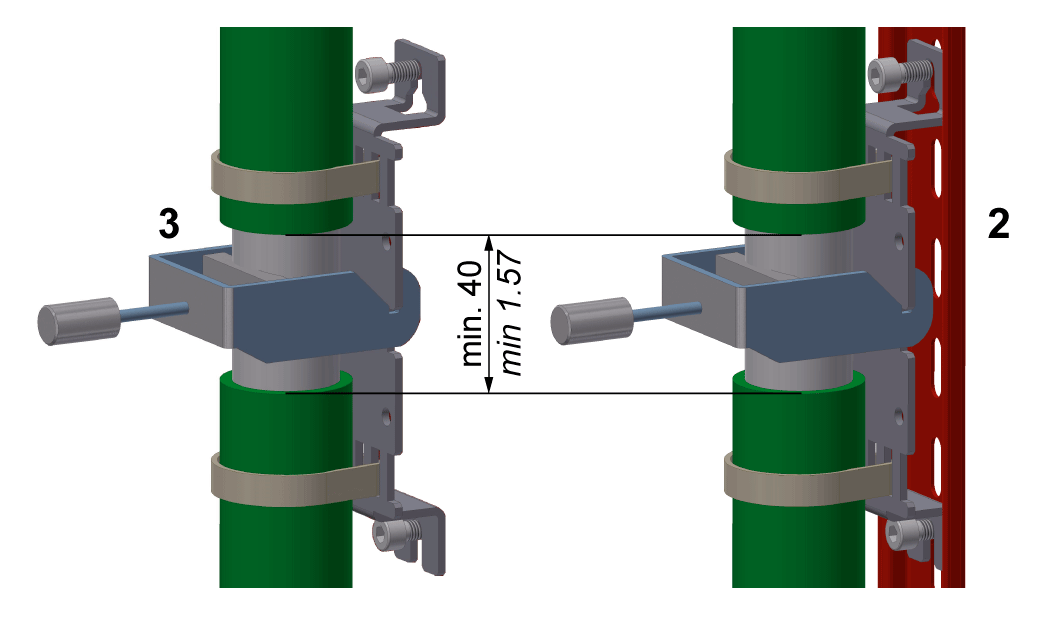

2	Bei Verwendung eines geschirmten Kabels mit einem Durchmesser zwischen 20 mm (0.79 in) und 35 mm (1.37 in) die Kabelschirmung über die Zugentlastung mit einer Schirmanschluss-Klemmenleiste (3) erden. Dazu muss der Kabelmantel über mindestens 40 mm (1.57 in) abisoliert werden, um den Kabelschirm festklemmen zu können.

Schritt

Aktion

Zugentlastung auf einer geerdeten Metallfläche montieren.

Bei Verwendung eines geschirmten Kabels mit einem Durchmesser zwischen 20 mm (0.79 in) und 35 mm (1.37 in) die Kabelschirmung über die Zugentlastung mit einer Schirmanschluss-Klemmenleiste (3) erden. Dazu muss der Kabelmantel über mindestens 40 mm (1.57 in) abisoliert werden, um den Kabelschirm festklemmen zu können.
