Vorbereitung des Schaltschranks
|
|
|
UNSACHGEMÄSSE ODER NICHT VERFÜGBARE ERDUNG |
|
Vor der Gerätemontage ist der Lack an den Montagestellen großflächig zu entfernen (metallisch blank). |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Sofern erforderlich, einen zusätzlichen Lüfter im Schaltschrank installieren, um die maximale Umgebungstemperatur während des Betriebs nicht zu überschreiten. |
|
2 |
Den Lufteinlass des Gerätelüfters nicht behindern. |
|
3 |
Montagebohrungen im Schaltschrank im 45-mm-Raster (1.77 in) vornehmen (± 0,2 mm / ± 0.01 in). |
|
4 |
Toleranzwerte und Abstände zu den Kabelkanälen und nebenliegenden Lexium 62 Antrieben oder anderen Wärme erzeugenden Geräten im Schaltschrank beachten. |

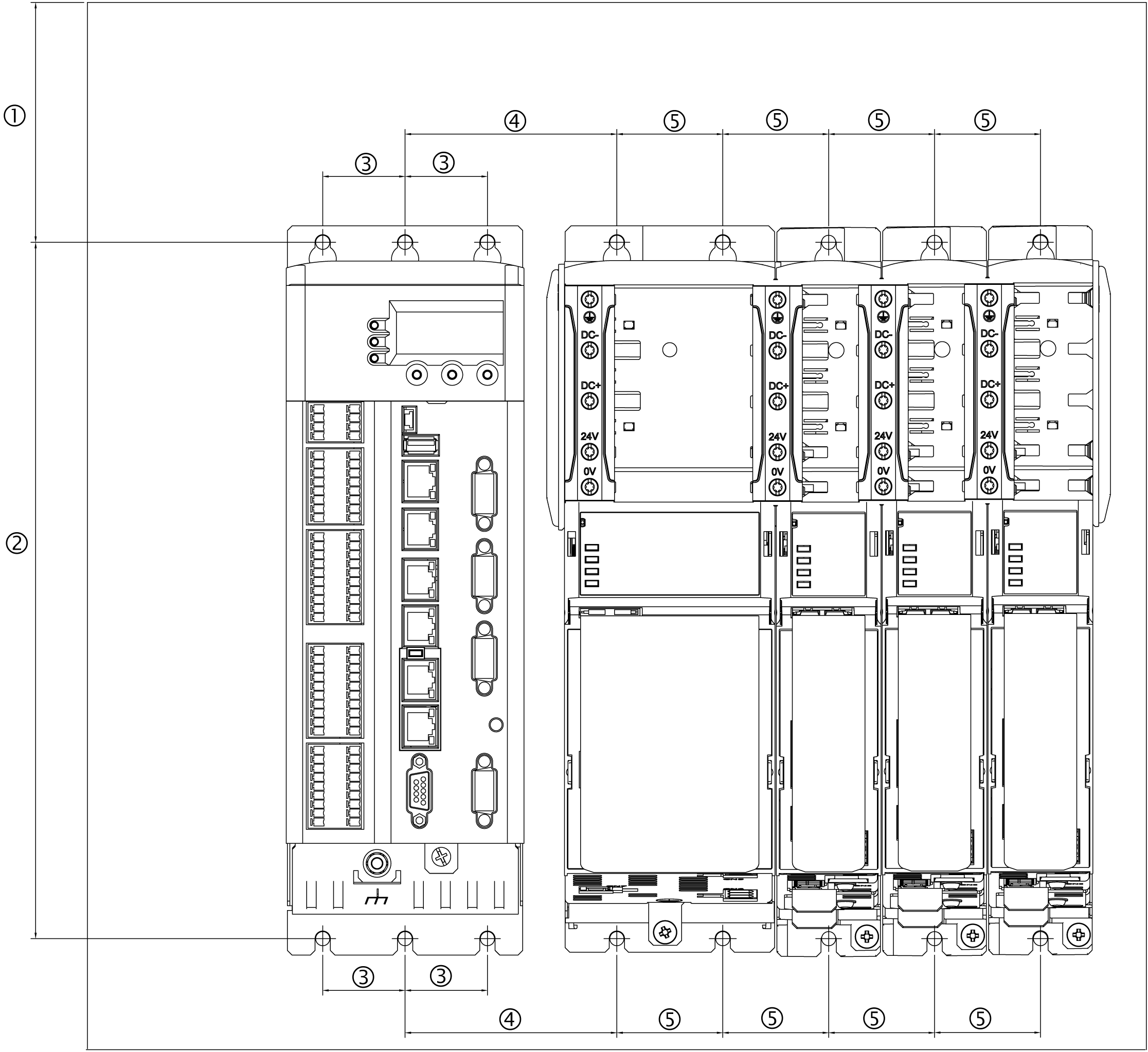

Erforderliche Abstände im Schaltschrank für PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Cabinet Drive:
|
– |
mm |
in |
Gewinde |
|---|---|---|---|
|
(1) |
100 (± 0,2) |
3.94 (± 0.01) |
M6 |
|
(2) |
296 (+ 0,5 / -0) |
11.65 (± 0.02 / -0) |
M6 |
|
(3) |
35 (± 0,2) |
1.38 (± 0.01) |
M6 |
|
(4) |
90 (± 0,2) |
3.54 (± 0.01) |
M6 |
|
(5) |
45 (± 0,2) |
1.77 (± 0.01) |
M6 |
HINWEIS: Für die Schirmbleche (externe Schirmanschlüsse) werden zusätzliche Bohrungen benötigt.

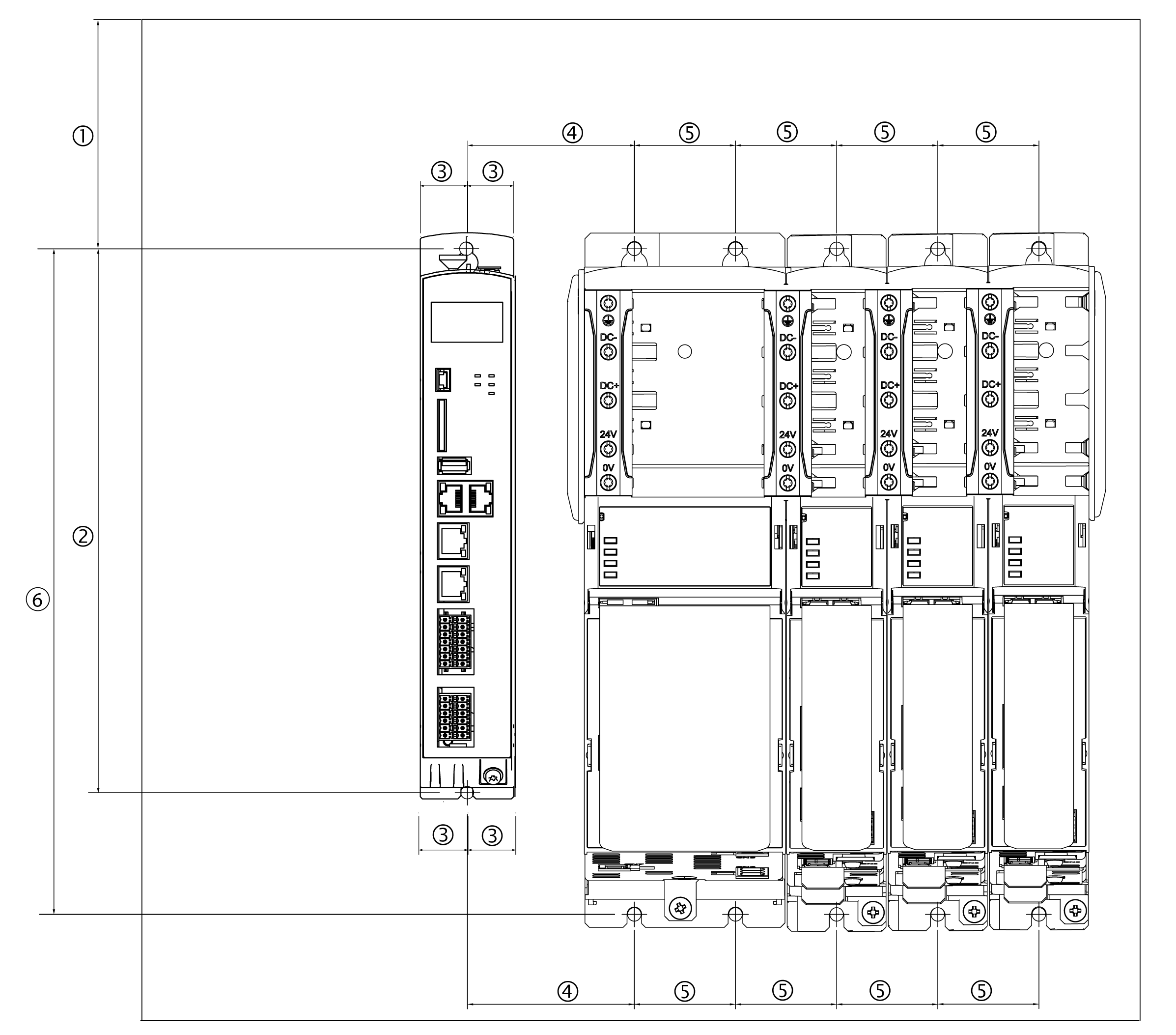

Erforderliche Abstände im Schaltschrank für PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Cabinet Drive:
|
– |
mm |
in |
Gewinde |
|---|---|---|---|
|
(1) |
100 (± 0,2) |
3.94 (± 0.01) |
M6 |
|
(2) |
258 (+ 0,5 / -0) |
10.16 (± 0.02 / -0) |
M6 |
|
(3) |
22 (± 0,2) |
0.87 (± 0.01) |
M5 |
|
(4) |
55 (± 0,2) |
2.17 (± 0.01) |
M6 |
|
(5) |
45 (± 0,2) |
1.77 (± 0.01) |
M6 |
|
(6) |
296 (+ 0,5 / -0) |
11.65 (± 0.02 / -0) |
M6 |
HINWEIS: Für die Schirmbleche (externe Schirmanschlüsse) werden zusätzliche Bohrungen benötigt.

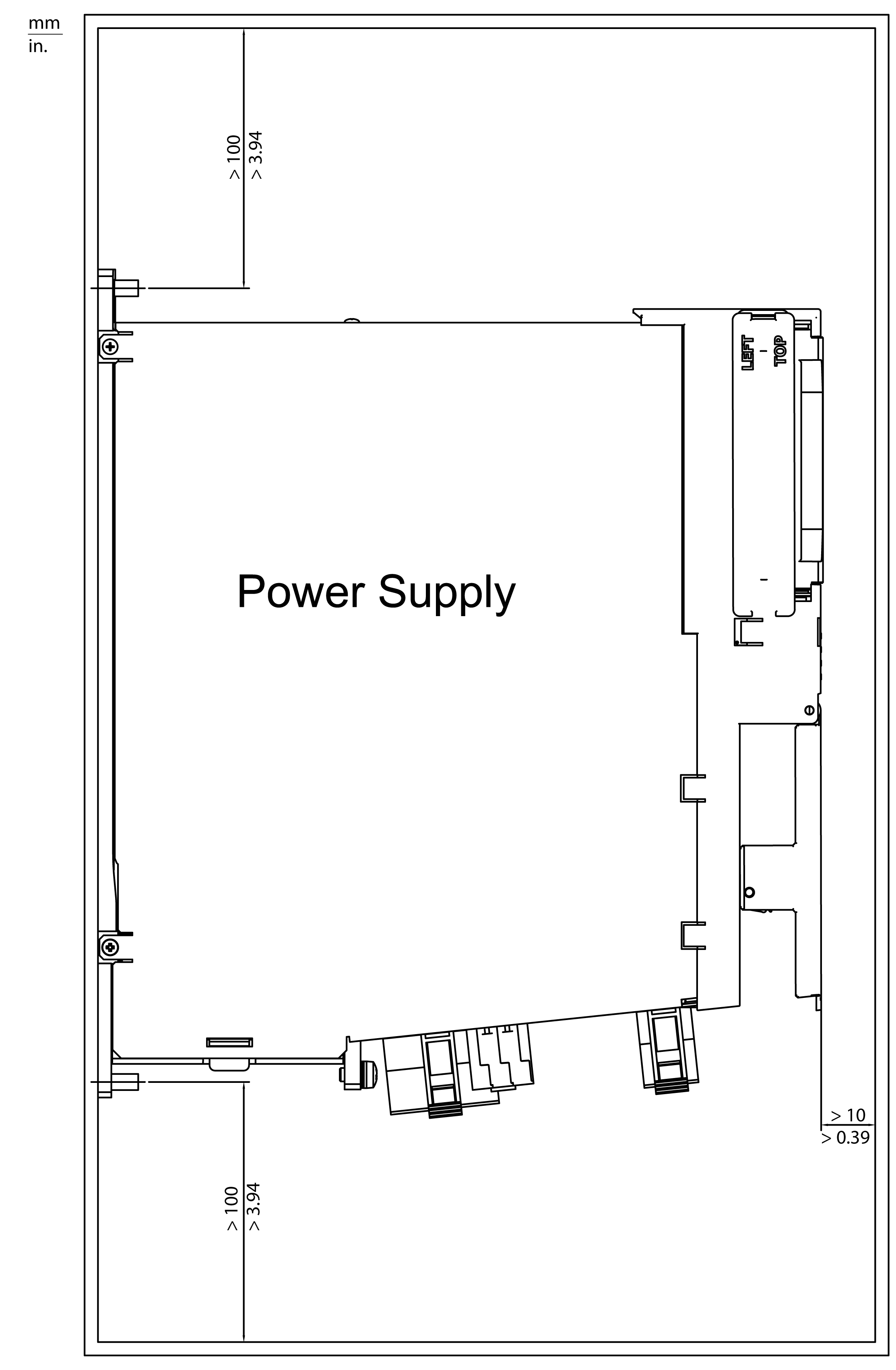

Erforderliche Abstände im Schaltschrank für das Lexium 62 Power Supply
oEinen Mindestabstand von 100 mm (3.94 in) über und unter den Geräten einhalten.
Erforderliche Abstände im Schaltschrank für das Lexium 62 Power Supply:
oKeine Kabel oder Kabelkanäle über den Servoverstärkern bzw. Bremswiderstandsmodulen verlegen.
Erforderliche Abstände im Schaltschrank für den schrankmontierten Lexium Antrieb (außer LXM62DC13C21000/LXM62DC13E21000)

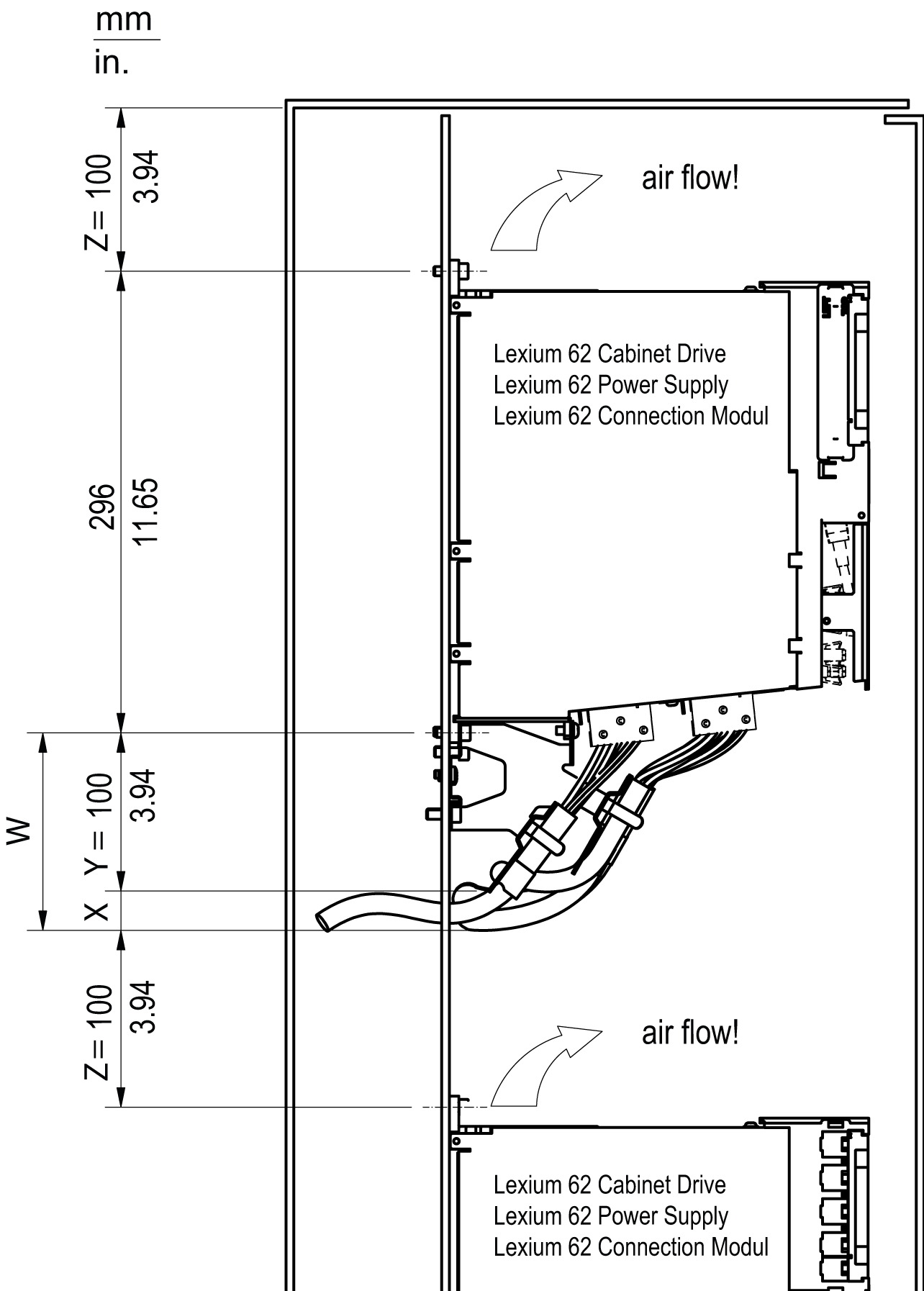

Typ A: Kabelführung im Schaltschrank auf Kabelrinne oder Kabelkanal:
X Zusätzlicher Abstand zwischen dem unteren Rand der Zugentlastung und dem oberen Rand der Kabelrinne oder der Schaltschrankwand, abhängig vom Durchmesser und der Anzahl der Kabel
Y Mindestabstand in mm (in), zwischen dem Gerät und dem unteren Rand der Zugentlastung
Z Über dem Gerät sind mindestens 100 mm (3,94 in) Freiraum einzuhalten
W Mindestabstand in mm (in) für die Kabelverlegung (X+Y)
Typ B: Kabelführung im Schaltschrank hinter dem Montage-Baugruppenträger:
X Zusätzlicher Abstand zwischen dem unteren Rand der Zugentlastung und dem unteren Rand des Ausschnitts auf dem Baugruppenträger oder der Schaltschrankwand, abhängig vom Durchmesser und der Anzahl der Kabel
Y Mindestabstand in mm (in), zwischen dem Gerät und dem unteren Rand der Zugentlastung
Z Über dem Gerät sind mindestens 100 mm (3,94 in) Freiraum einzuhalten
W Mindestabstand in mm (in) für die Kabelverlegung (X+Y)

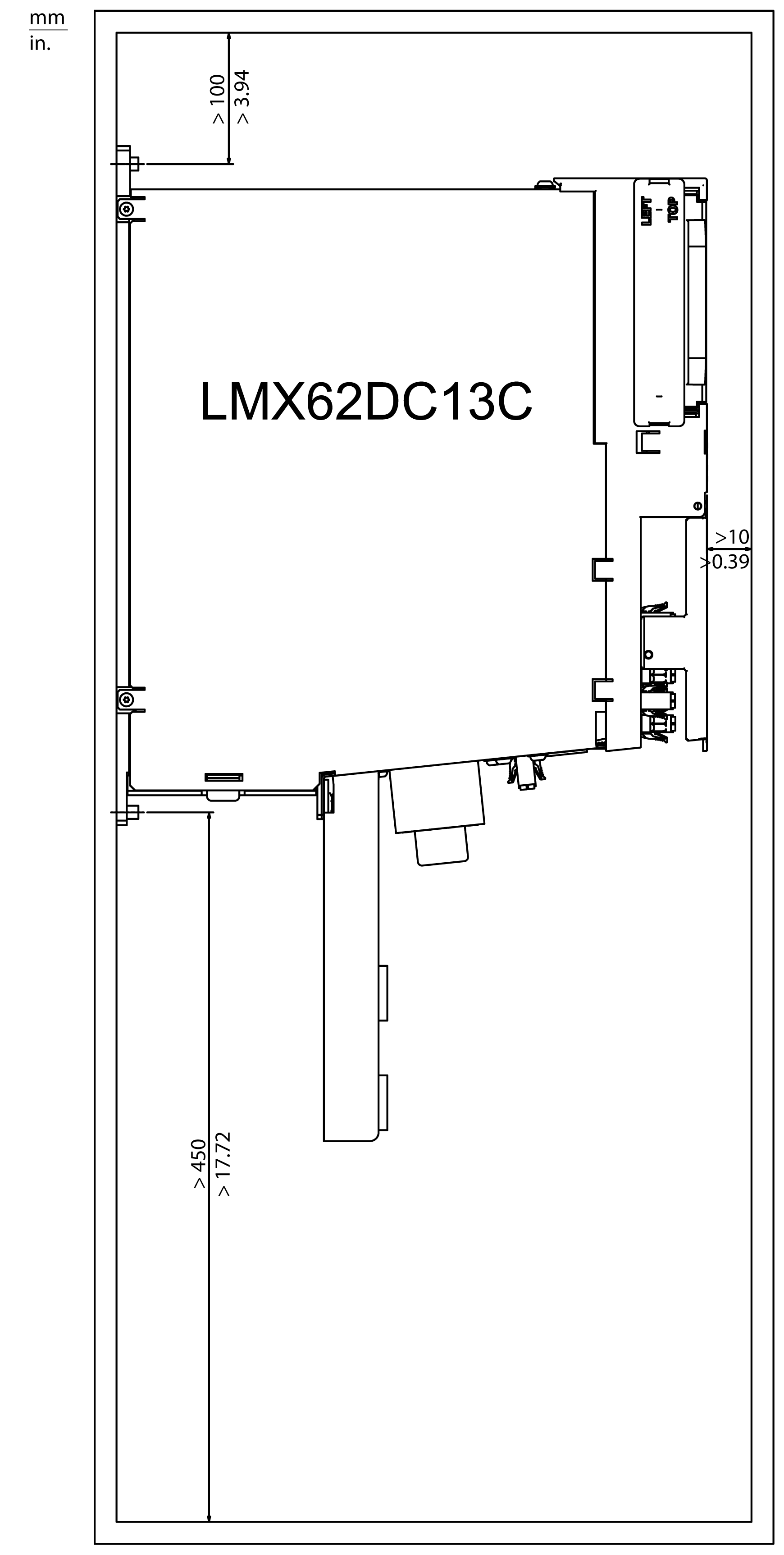

Erforderliche Abstände im Schaltschrank für den Single Drive LXM62DC13C21000/LXM62DC13E21000
|
Schritt |
Aktion |
|---|---|
|
1 |
Einen Mindestabstand von 100 mm (3.94 in) über den Geräten einhalten. |
|
2 |
Einen Mindestabstand von 450 mm (17.71 in) unter den Geräten einhalten. |
Erforderliche Abstände im Schaltschrank für den Single Drive LXM62DC13C21000/LXM62DC13E21000:
oKeine Kabel oder Kabelkanäle über den Servoverstärkern bzw. Bremswiderstandsmodulen verlegen.
