Anwendungsvorschläge für softwarebasierte Sicherheitsfunktionen
Für die Verwendung softwarebasierter Sicherheitsfunktionen sind die Lexium 62 Varianten E/F erforderlich. Wie die Lexium 62 Varianten C/D/G stellen diese Varianten ebenfalls einen 2-kanaligen Eingang für eine fest verdrahtete STO (Safe Torque Off)-Funktion bereit.
Wenn die fest verdrahtete Funktion STO nicht verwendet wird, braucht der Eingang nicht angeschlossen zu werden. In diesem Fall greifen die softwarebasierten Sicherheitsfunktionen auf Sercos und OpenSAFETY zurück.
Dementsprechend werden im Folgenden zwei Anwendungsvorschläge vorgestellt, einer mit und einer ohne Verwendung einer fest verdrahteten STO-Funktion. Bei Verwendung der fest verdrahteten Funktion STO können die anderen softwarebasierten Sicherheitsfunktionen einschließlich der von der Software realisierten Funktion STO verwendet werden.

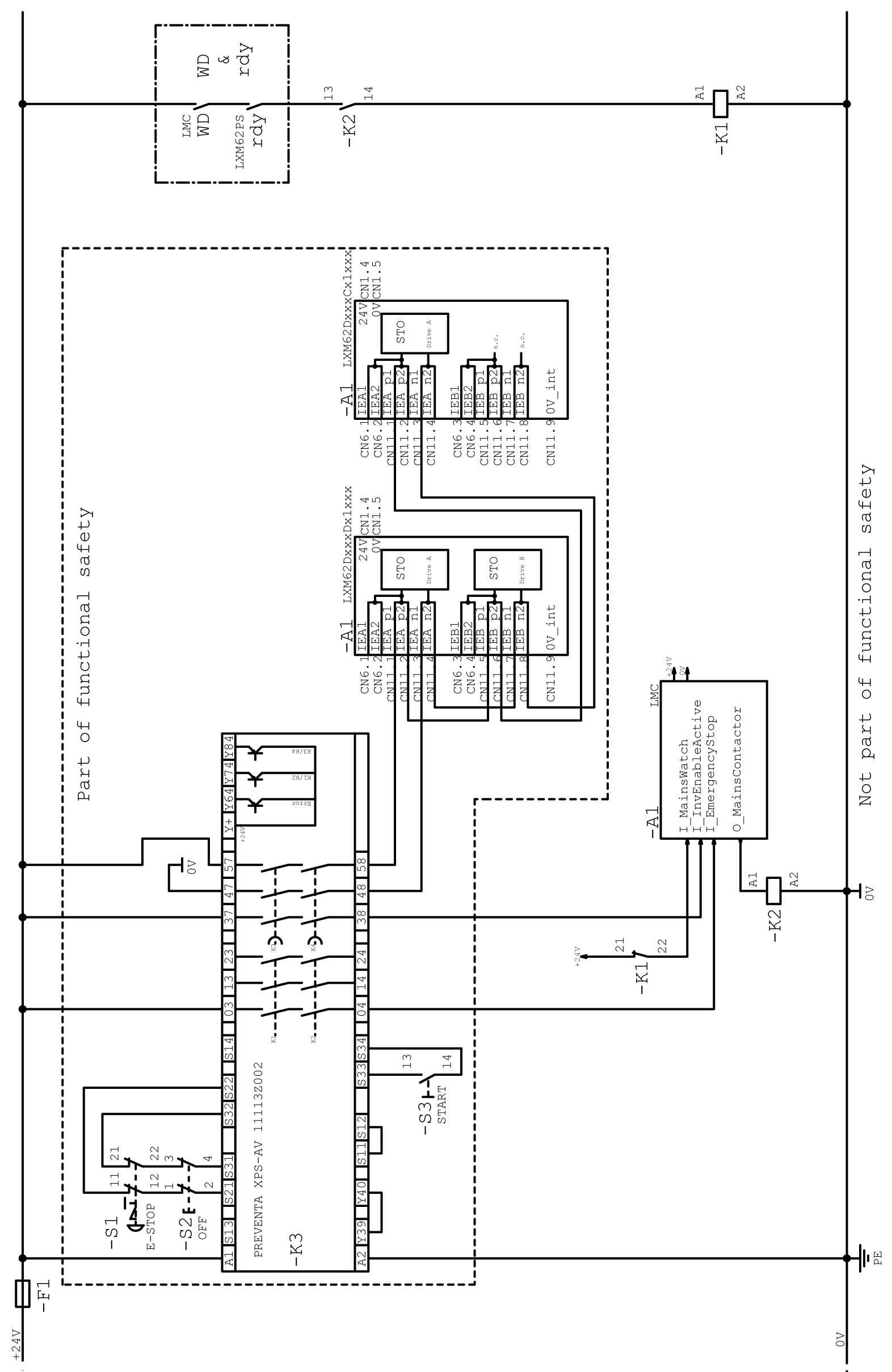

Anwendungsvorschlag - Varianten E/F mit fest verdrahteter Funktion STO
|
Schritt |
Aktion |
|---|---|
|
1 |
Verbinden Sie die Lexium 62 Varianten E/F wie die Varianten C/D/G. |
|
2 |
Konfigurieren Sie das Sicherheitsnetzwerk. |
|
3 |
Passen Sie die Parameter an, insbesondere die Priorisierung der Inverter Enable-Funktion über die Hardware und von STO (Safe Torque Off) über den Bus. |
|
4 |
Programmieren Sie die EcoStruxure Machine Expert - Safety-Anwendung. |
HINWEIS: Halten Sie sich an die parameterspezifischen Informationen in der Online-Hilfe von EcoStruxure Machine Expert - Safety.
Anwendungsvorschlag - Varianten E/F ohne fest verdrahtete Funktion STO
|
Schritt |
Aktion |
|---|---|
|
1 |
Verbinden Sie die Lexium 62 Varianten E/F wie in den Anwendungsvorschlägen gezeigt. |
|
2 |
Konfigurieren Sie das Sicherheitsnetzwerk. |
|
3 |
Passen Sie die Parameter an, insbesondere die Priorisierung der Inverter Enable-Funktion über die Hardware und von STO (Safe Torque Off) über den Bus. |
|
4 |
Programmieren Sie die EcoStruxure Machine Expert - Safety-Anwendung. |
HINWEIS: Halten Sie sich an die parameterspezifischen Informationen in der Online-Hilfe von EcoStruxure Machine Expert - Safety.
Anwendungsvorschlag für den Steuerkreis (Zeichnungsnummer APP-111011-001):
Eine Verdrahtung ist nicht erforderlich, da die fest verdrahtete Funktion STO nicht verwendet wird. In diesem Fall greifen die softwarebasierten Sicherheitsfunktionen auf Sercos und OpenSAFETY zurück.

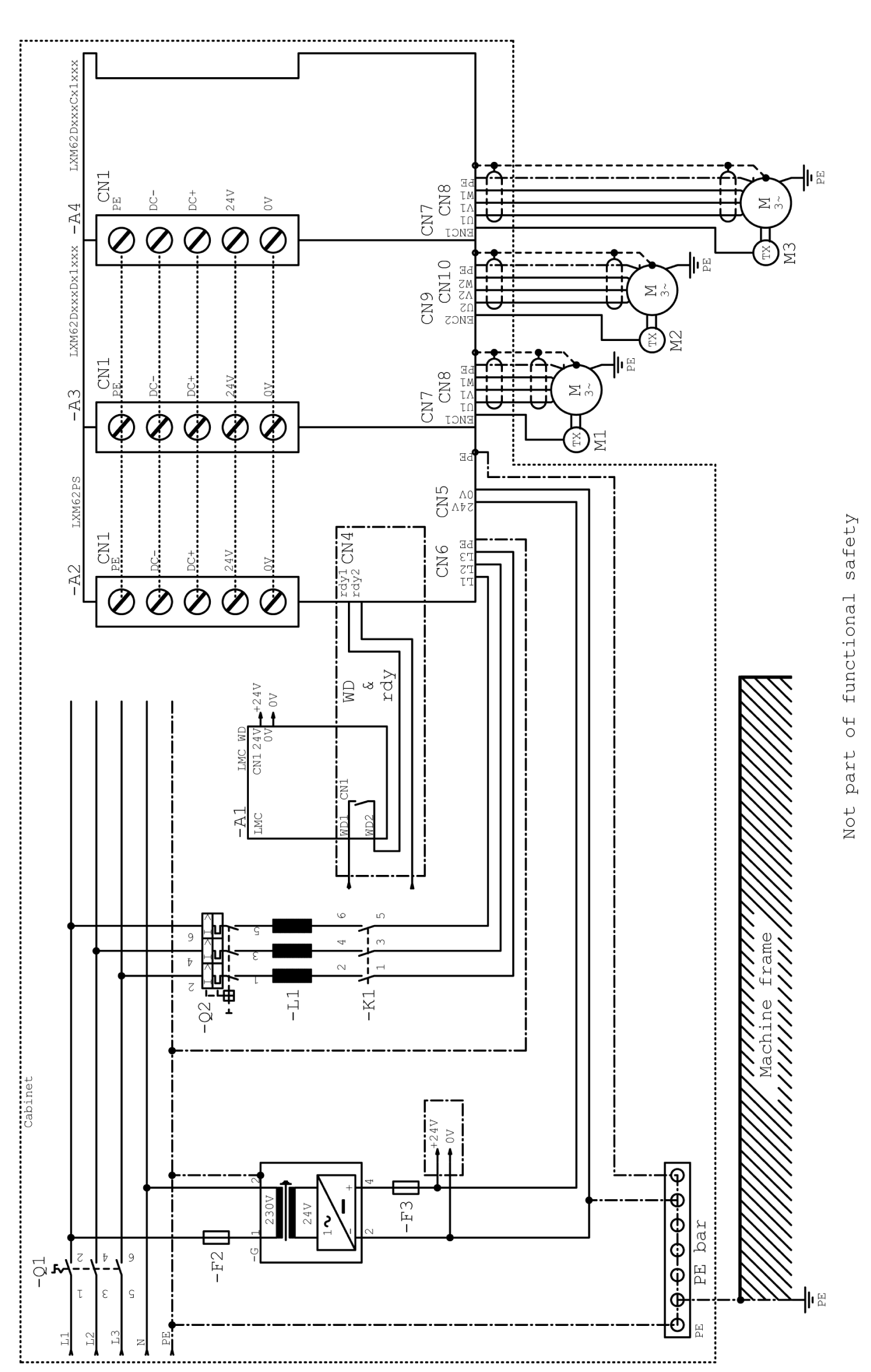

Anwendungsvorschlag für den Lastkreis (Zeichnungsnummer APP-111011-001):
