Strom-Schwellwert

Mit dem Strom-Schwellwert kann überwacht werden, ob der Iststrom sich unterhalb eines parametrierbaren Stromwertes befindet.

Der Strom-Schwellwert setzt sich zusammen aus Stromwert und Überwachungszeit.

Einstellungen

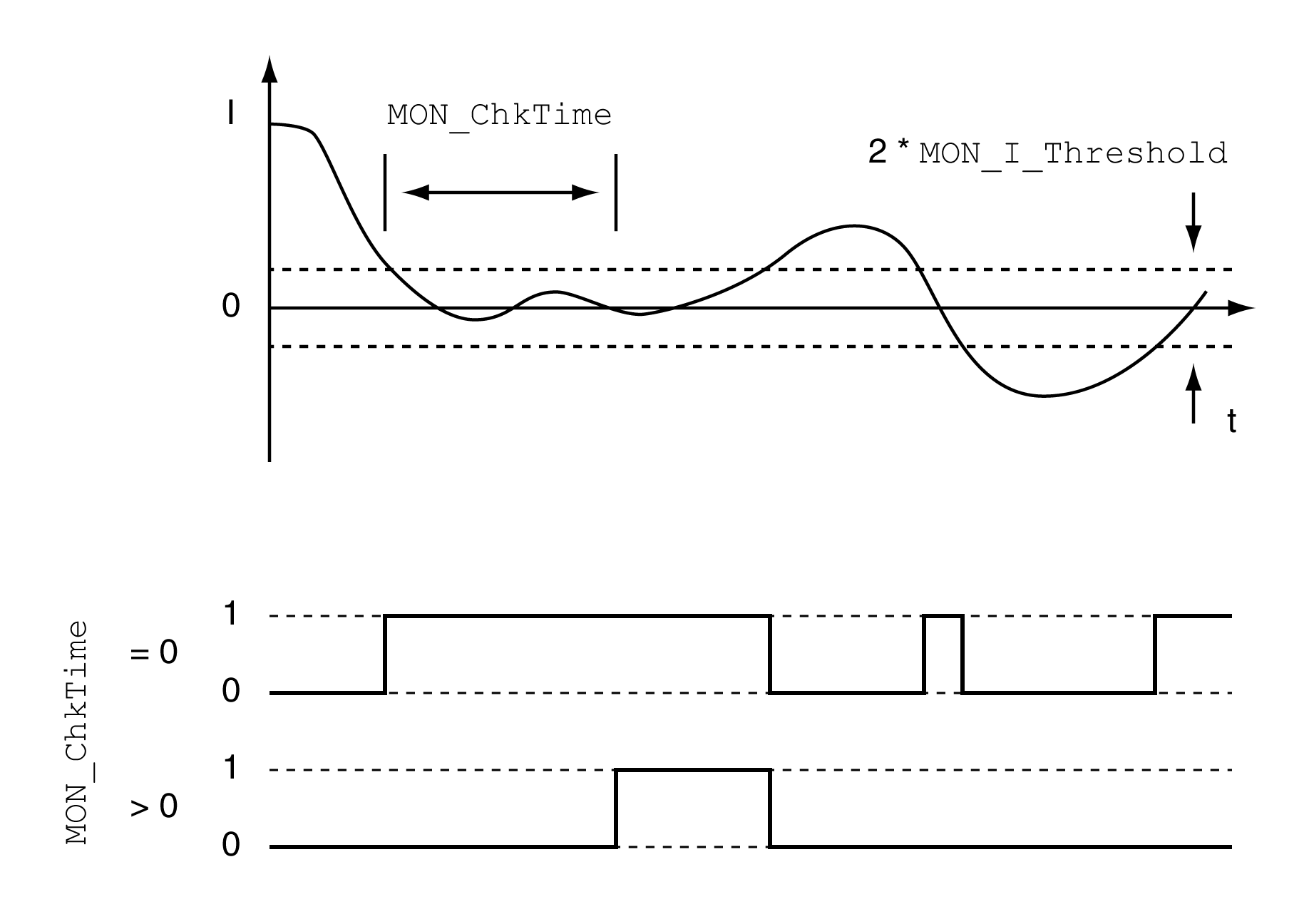

Die Parameter MON_I_Threshold und MON_ChkTime definieren die Größe des Fensters.

Anzeige des Status

Der Status kann über einen Signalausgang angezeigt werden.

Um den Status über einen Signalausgang anzeigen zu können, muss die Signalausgangsfunktion "Current Below Threshold" parametriert sein, siehe Kapitel Digitale Eingänge und Ausgänge.

Der Parameter MON_ChkTime wirkt gemeinsam für die Parameter MON_p_DiffWin_usr, MON_v_DiffWin, MON_v_Threshold und MON_I_Threshold.

Parametername HMI-Menü HMI-Name	Beschreibung	Einheit Minimalwert Werkseinstellung Maximalwert	Datentyp R/W Persistente Variablen Expert	Parameteradresse über Feldbus
MON_I_Threshold (ConF) → (i-o-) (ithr)	Überwachung Schwellwert Strom. Es wird geprüft, ob sich der Antriebsverstärker innerhalb der über MON_ChkTime parametrierten Zeit unterhalb des hier definierten Wertes befindet. Der Zustand kann über einen parametrierbaren Ausgang ausgegeben werden. Als Vergleichswert wird der Wert aus dem Parameter _Iq_act_rms verwendet. Typ: Dezimalwert ohne Vorzeichen - 2 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 In Schritten von 0,01 A_rms. Geänderte Einstellungen werden sofort übernommen.	A_rms 0,00 0,20 300,00	UINT16 R/W per. -	Modbus 1592 IDN P-0-3006.0.28
MON_ChkTime (ConF) → (i-o-) (tthr)	Überwachung Zeitfenster. Einstellung einer Zeit für die Überwachung von Positionsabweichung, Geschwindigkeitsabweichung, Geschwindigkeitswert und Stromwert. Befindet sich der überwachte Wert für die eingestellte Zeit innerhalb des zulässigen Bereiches, liefert die Überwachungsfunktion ein positives Ergebnis. Der Zustand kann über einen parametrierbaren Ausgang ausgegeben werden. Typ: Dezimalwert ohne Vorzeichen - 2 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Geänderte Einstellungen werden sofort übernommen.	ms 0 0 9999	UINT16 R/W per. -	Modbus 1594 IDN P-0-3006.0.29

Parametername

HMI-Menü

HMI-Name

Beschreibung

Einheit

Minimalwert

Werkseinstellung

Maximalwert

Datentyp

R/W

Persistente Variablen

Expert

Parameteradresse über Feldbus

MON_I_Threshold

(ConF) → (i-o-)

(ithr)

Überwachung Schwellwert Strom.

Es wird geprüft, ob sich der Antriebsverstärker innerhalb der über MON_ChkTime parametrierten Zeit unterhalb des hier definierten Wertes befindet.

Der Zustand kann über einen parametrierbaren Ausgang ausgegeben werden.

Als Vergleichswert wird der Wert aus dem Parameter _Iq_act_rms verwendet.

Typ: Dezimalwert ohne Vorzeichen - 2 Bytes

Schreibzugriff über Sercos: CP2, CP3, CP4

In Schritten von 0,01 A_rms.

Geänderte Einstellungen werden sofort übernommen.

A_rms

0,00

0,20

300,00

UINT16

R/W

per.

Modbus 1592

IDN P-0-3006.0.28

MON_ChkTime

(ConF) → (i-o-)

(tthr)

Überwachung Zeitfenster.

Einstellung einer Zeit für die Überwachung von Positionsabweichung, Geschwindigkeitsabweichung, Geschwindigkeitswert und Stromwert. Befindet sich der überwachte Wert für die eingestellte Zeit innerhalb des zulässigen Bereiches, liefert die Überwachungsfunktion ein positives Ergebnis.

Der Zustand kann über einen parametrierbaren Ausgang ausgegeben werden.

Typ: Dezimalwert ohne Vorzeichen - 2 Bytes

Schreibzugriff über Sercos: CP2, CP3, CP4

Geänderte Einstellungen werden sofort übernommen.

9999

UINT16

R/W

per.

Modbus 1594

IDN P-0-3006.0.29
