Bewegungsprofil für die Geschwindigkeit
Zielposition und Zielgeschwindigkeit sind Eingangsgrößen, die vom Anwender eingegeben werden. Aus diesen Eingangsgrößen wird ein Bewegungsprofil für die Geschwindigkeit errechnet.
Das Bewegungsprofil für die Geschwindigkeit besteht aus einer Beschleunigung, einer Verzögerung und einer maximalen Geschwindigkeit.
Als Rampenform steht eine lineare Rampe für beide Bewegungsrichtungen zur Verfügung.
Die Verfügbarkeit des Bewegungsprofils für die Geschwindigkeit ist abhängig von der Betriebsart.
In folgenden Betriebsarten ist das Bewegungsprofil für die Geschwindigkeit dauerhaft aktiv:
oJog
oHoming

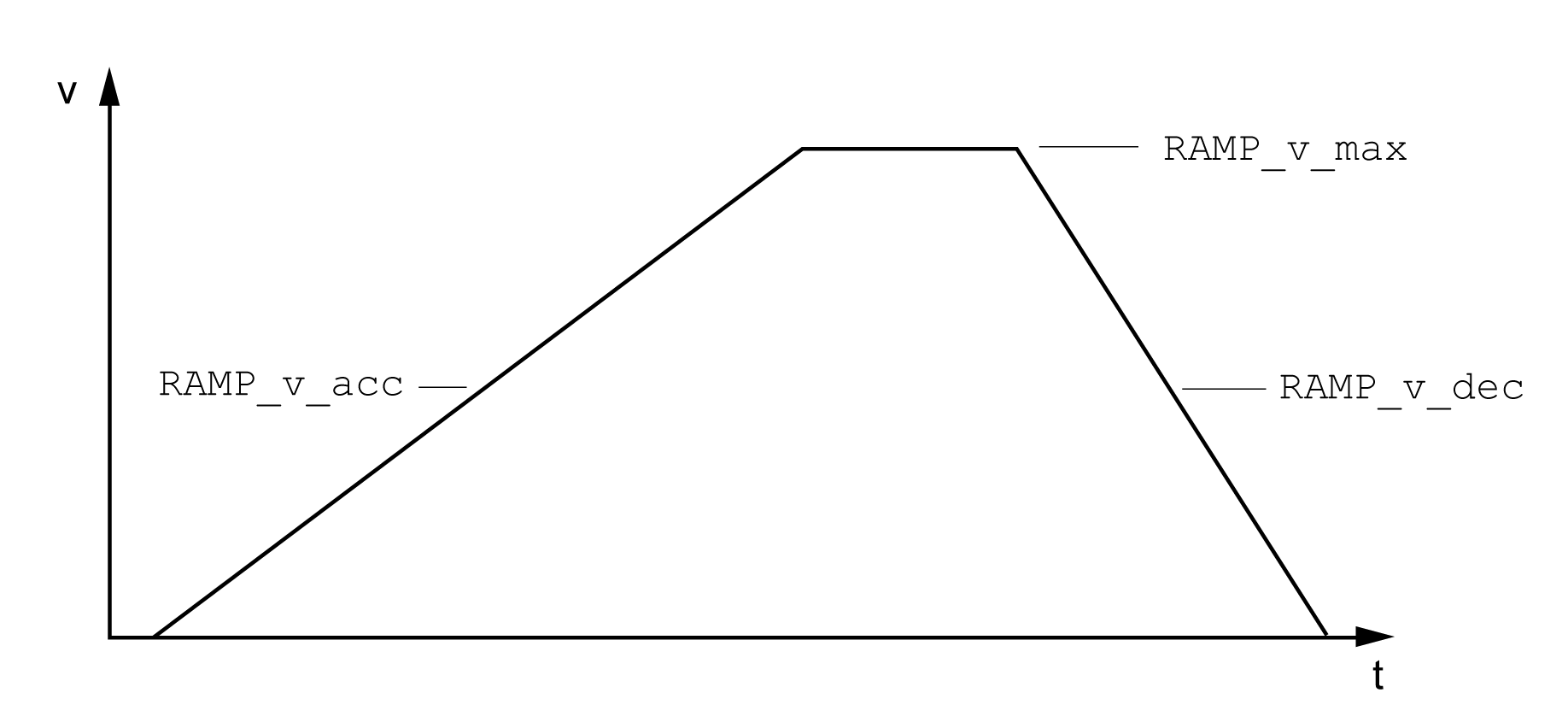

Die Rampensteilheit bestimmt die Geschwindigkeitsänderung des Motors pro Zeiteinheit. Die Rampensteilheit lässt sich für die Beschleunigung und für die Verzögerung einstellen.
|
Parametername HMI-Menü HMI-Name |
Beschreibung |
Einheit Minimalwert Werkseinstellung Maximalwert |
Datentyp R/W Persistente Variablen Expert |
Parameteradresse über Feldbus |
|---|---|---|---|---|
|
Aktivierung des Bewegungsprofils für Geschwindigkeit. 0 / Profile Off: Profil aus 1 / Profile On: Profil an Typ: Dezimalwert ohne Vorzeichen - 2 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Eine Änderung der Einstellung ist nur bei deaktivierter Endstufe möglich. Geänderte Einstellungen werden sofort übernommen. |
- 0 1 1 |
UINT16 R/W per. - |
Modbus 1622 IDN P-0-3006.0.43 |
|
|
(ConF) → (ACG-) (nrMP) |
Maximalgeschwindigkeit des Bewegungsprofils für Geschwindigkeit. Falls in einer dieser Betriebsarten eine höhere Sollgeschwindigkeit eingestellt wird, so erfolgt automatisch eine Begrenzung auf RAMP_v_max. Somit kann eine Inbetriebnahme mit begrenzter Geschwindigkeit einfacher durchgeführt werden. Typ: Dezimalwert ohne Vorzeichen - 4 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Eine Änderung der Einstellung ist nur bei deaktivierter Endstufe möglich. Geänderte Einstellungen werden bei der nächsten Motorbewegung übernommen. |
usr_v 1 13200 2147483647 |
UINT32 R/W per. - |
Modbus 1554 IDN P-0-3006.0.9 |
|
Beschleunigung des Bewegungsprofils für Geschwindigkeit. Schreiben des Wertes 0 hat keine Auswirkung auf den Parameter. Typ: Dezimalwert ohne Vorzeichen - 4 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Geänderte Einstellungen werden bei der nächsten Motorbewegung übernommen. |
usr_a 1 600 2147483647 |
UINT32 R/W per. - |
Modbus 1556 IDN P-0-3006.0.10 |
|
|
Verzögerung des Bewegungsprofils für Geschwindigkeit. Der Minimalwert ist abhängig von der Betriebsart:
Betriebsarten mit Minimalwert 120: Jog Homing
Schreiben des Wertes 0 hat keine Auswirkung auf den Parameter. Typ: Dezimalwert ohne Vorzeichen - 4 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Geänderte Einstellungen werden bei der nächsten Motorbewegung übernommen. |
usr_a 1 600 2147483647 |
UINT32 R/W per. - |
Modbus 1558 IDN P-0-3006.0.11 |
