Mit der Einstellung eines Spielausgleichs kann ein mechanisches Spiel ausgeglichen werden.

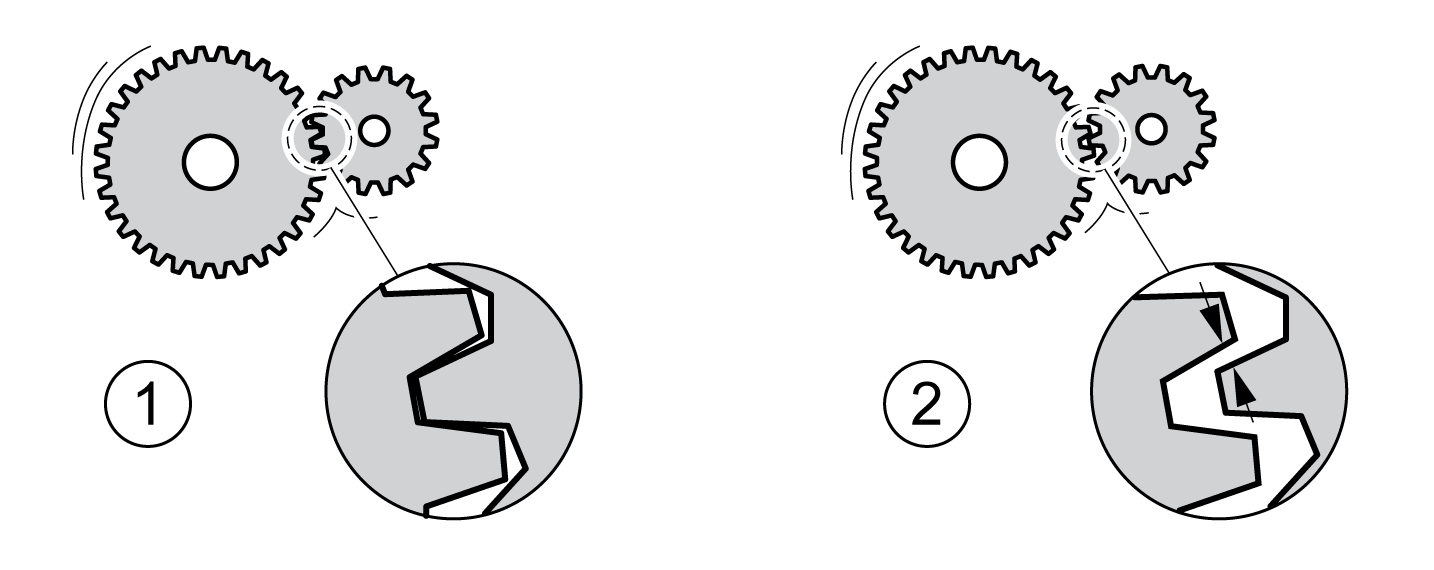

Beispiel eines mechanischen Spiels
1 Beispiel mit wenig mechanischem Spiel
2 Beispiel mit viel mechanischem Spiel
Bei aktiviertem Spielausgleich gleicht der Antriebsverstärker das mechanische Spiel bei jeder Bewegung automatisch aus.
Ein Spielausgleich ist in folgenden Betriebsarten möglich:
oJog
oHoming
oCyclic Synchronous Position
Für einen Spielausgleich muss die Größe des mechanischen Spiels eingestellt werden.
Über den Parameter BLSH_Position wird die Größe des mechanischen Spiels in Anwendereinheiten eingestellt.
|
Parametername HMI-Menü HMI-Name |
Beschreibung |
Einheit Minimalwert Werkseinstellung Maximalwert |
Datentyp R/W Persistente Variablen Expert |
Parameteradresse über Feldbus |
|---|---|---|---|---|
|
Positionswert für Spielausgleich. Typ: Dezimalwert mit Vorzeichen - 4 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Eine Änderung der Einstellung ist nur bei deaktivierter Endstufe möglich. Geänderte Einstellungen werden beim nächsten Aktivieren der Endstufe übernommen. |
usr_p 0 0 2147483647 |
INT32 R/W per. - |
Modbus 1668 IDN P-0-3006.0.66 |
Zusätzlich kann eine Bearbeitungszeit eingestellt werden. Mit der Bearbeitungszeit wird der Zeitraum festgelegt, in dem das mechanische Spiel ausgeglichen werden soll.
Über den Parameter BLSH_Time wird die Bearbeitungszeit in ms eingestellt.
|
Parametername HMI-Menü HMI-Name |
Beschreibung |
Einheit Minimalwert Werkseinstellung Maximalwert |
Datentyp R/W Persistente Variablen Expert |
Parameteradresse über Feldbus |
|---|---|---|---|---|
|
Bearbeitungszeit für Spielausgleich. Wert 0: Sofortiger Spielausgleich Wert >0: Bearbeitungszeit für Spielausgleich Typ: Dezimalwert ohne Vorzeichen - 2 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Eine Änderung der Einstellung ist nur bei deaktivierter Endstufe möglich. Geänderte Einstellungen werden beim nächsten Aktivieren der Endstufe übernommen. |
ms 0 0 16383 |
UINT16 R/W per. - |
Modbus 1672 IDN P-0-3006.0.68 |
Damit ein Spielausgleich aktiviert werden kann, muss zuerst eine Bewegung in positive oder negative Richtung erfolgen. Über den Parameter BLSH_Mode wird der Spielausgleich aktiviert.
oFühren Sie eine Bewegung in positive oder negative Richtung aus. Die Bewegung muss solange erfolgen, bis sich die Mechanik, die mit dem Motor verbunden ist, bewegt hat.
oWenn die Bewegung in positive Richtung (positive Zielwerte) erfolgte, dann aktivieren Sie den Spielausgleich mit dem Wert "OnAfterPositiveMovement".
oWenn die Bewegung in negative Richtung (negative Zielwerte) erfolgte, dann aktivieren Sie den Spielausgleich mit dem Wert "OnAfterNegativeMovement".
|
Parametername HMI-Menü HMI-Name |
Beschreibung |
Einheit Minimalwert Werkseinstellung Maximalwert |
Datentyp R/W Persistente Variablen Expert |
Parameteradresse über Feldbus |
|---|---|---|---|---|
|
Bearbeitungsart für Spielausgleich. 0 / Off: Spielausgleich ist aus 1 / OnAfterPositiveMovement: Spielausgleich ist aktiv, die letzte Bewegung erfolgte in positiver Richtung 2 / OnAfterNegativeMovement: Spielausgleich ist aktiv, die letzte Bewegung erfolgte in negativer Richtung Typ: Dezimalwert ohne Vorzeichen - 2 Bytes Schreibzugriff über Sercos: CP2, CP3, CP4 Geänderte Einstellungen werden sofort übernommen. |
- 0 0 2 |
UINT16 R/W per. - |
Modbus 1666 IDN P-0-3006.0.65 |
