Am Ausgang PTO (Pulse Train Out, CN4) werden 5 V Signale herausgeführt. Abhängig vom Parameter PTO_mode sind dies ESIM-Signale (Encoder-Simulation) oder weitergeleitete PTI-Eingangssignale. Die PTO Ausgangssignale können als PTI Eingangssignal für ein weiteres Gerät genutzt werden. Die Ausgangssignale PTO haben 5 V, auch wenn das PTI Eingangssignal ein 24 V Signal ist.
Der Signalpegel entspricht RS422. Aufgrund der Stromaufnahme des Optokopplers in der Eingangsschaltung ist eine Parallelschaltung von einem Treiberausgang auf mehrere Geräte nicht zulässig.
Die Basisauflösung der Encoder-Simulation bei Vierfach-Auflösung ist bei rotatorischen Motoren 4096 Inkremente pro Umdrehung.

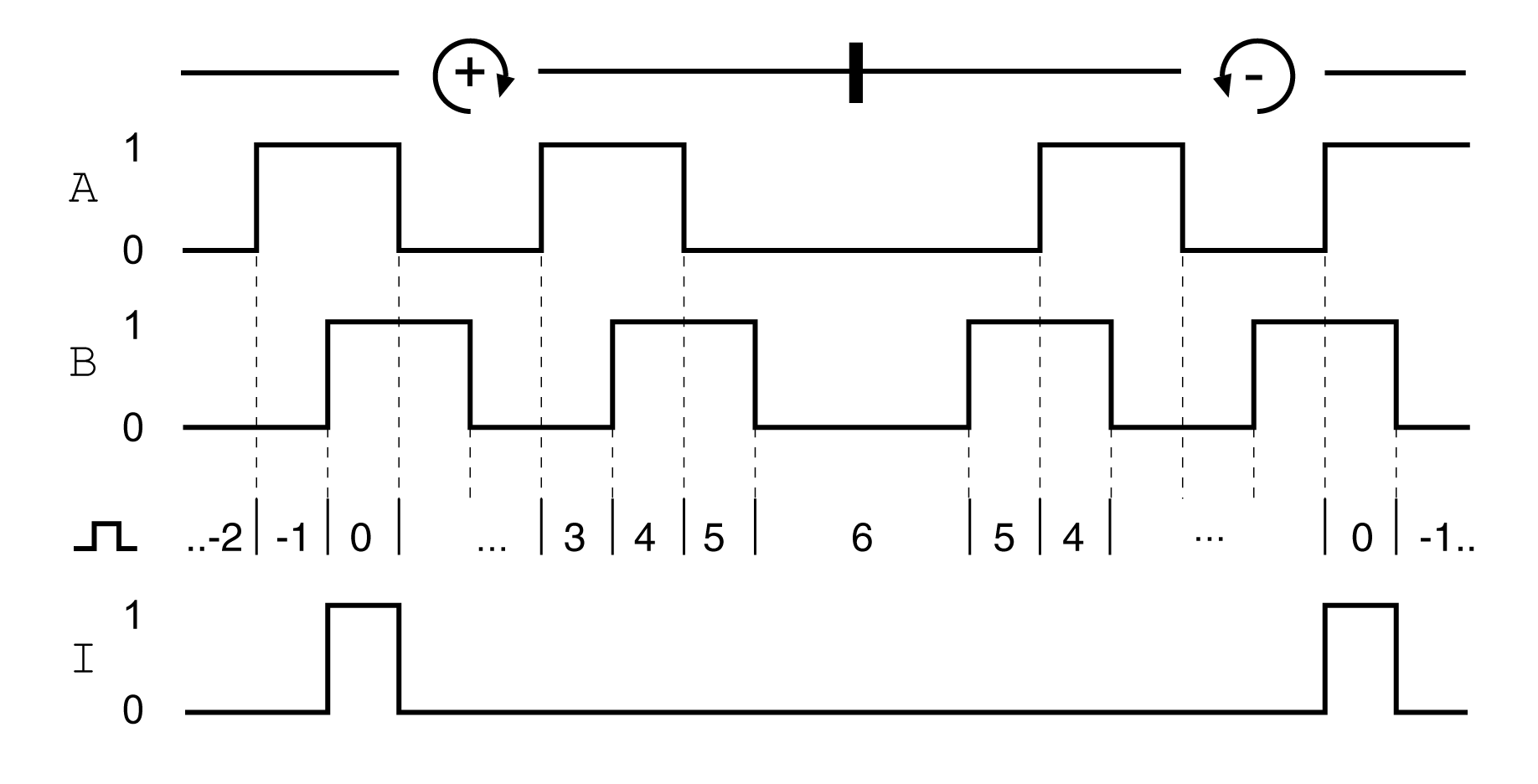

Zeitdiagramm mit A-, B- und Indexpuls-Signal, vor- und rückwärtszählend
Die PTO Ausgangssignale entsprechen der RS422 Schnittstellen-Spezifikation.
|
Merkmale |
Einheit |
Wert |
|---|---|---|
|
Logik-Pegel |
|
Entsprechend RS422(1) |
|
Ausgangsfrequenz pro Signal |
kHz |
≤500 |
|
Motorinkremente pro Sekunde |
Inc/s |
≤1,6 * 106 |
|
(1) Aufgrund der Stromaufnahme des Optokopplers in der Eingangsschaltung ist eine Parallelschaltung von einem Treiberausgang auf mehrere Geräte nicht zulässig. |
||
Das am PTO-Ausgang angeschlossene Gerät muss die angegebenen Motorinkremente pro Sekunde verarbeiten können. Auch bei geringen Geschwindigkeiten (mittlere PTO-Frequenz im kHz-Bereich) kann es zu wechselnden Flanken bis 1,6 MHz kommen.
