Am Eingang PTI (Pulse Train In) können entweder 5 V Signale oder 24 V Signale angeschlossen werden.
Es können folgende Signale angeschlossen werden:
oA/B-Signale (ENC_A/ENC_B)
oP/D-Signale (PULSE/DIR)
oCW/CCW-Signale (CW/CCW)
Die Eingangsbeschaltung und die Wahl der Methode haben Einfluss auf die Eingangsfrequenz und auf die maximal zulässige Leitungslänge.
Eingangsbeschaltung |
|
RS422 |
Push pull |
Open collector |
---|---|---|---|---|
Minimale Eingangsfrequenz bei der Methode Positions-Synchronisation |
Hz |
0 |
0 |
0 |
Minimale Eingangsfrequenz bei der Methode Geschwindigkeits-Synchronisation |
Hz |
100 |
100 |
100 |
Max. Eingangsfrequenz |
MHz |
1 |
0.2 |
0,01 |
Maximale Leitungslänge |
m (ft) |
100 (328) |
10 (32,8) |
1 (3,28) |

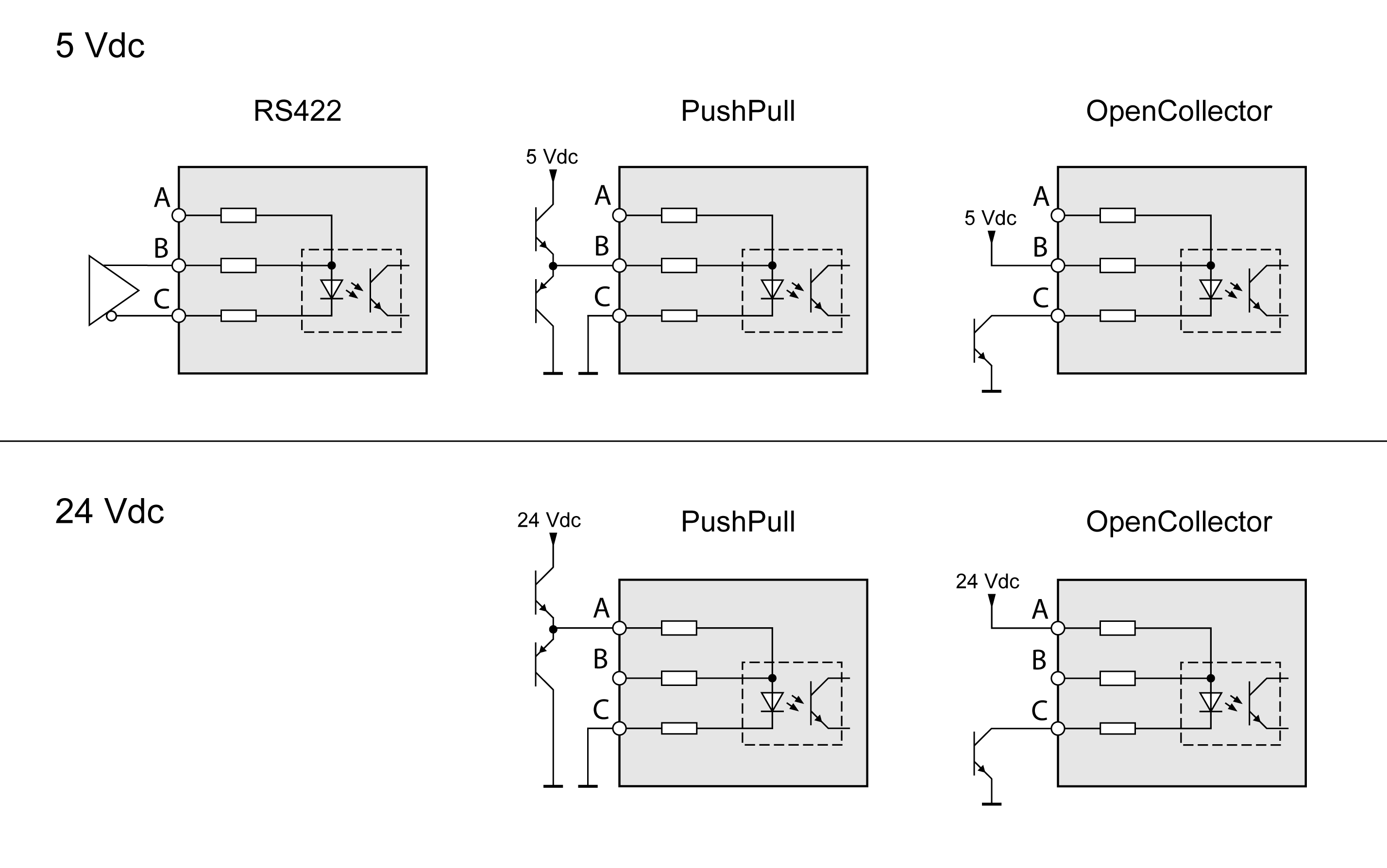

Schaltung der Signaleingänge: RS422, Push Pull und Open Collector
Eingang |
Pin(1) |
RS422(2) |
5 V |
24 V |
---|---|---|---|---|
A |
Pin 7 |
Reserviert |
Reserviert |
PULSE(24) ENC_A(24) CW(24) |
|
Pin 8 |
Reserviert |
Reserviert |
DIR(24) ENC_B(24) CCW(24 |
B |
Pin 1 |
PULSE(5) ENC_A(5) CW(5) |
PULSE(5) ENC_A(5) CW(5) |
Reserviert |
|
Pin 4 |
DIR(5) ENC_B(5) CCW(5) |
DIR(5) ENC_B(5) CCW(5) |
Reserviert |
C |
Pin 2 |
PULSE ENC_A CW |
PULSE ENC_A CW |
PULSE ENC_A CW |
|
Pin 5 |
DIR ENC_B CCW |
DIR ENC_B CCW |
DIR ENC_B CCW |
(1) Beachten Sie die unterschiedliche Paarbildung bei Twisted Pair: Pin 1 / Pin 2 und Pin 4 / Pin 5 für RS422 und 5V; Pin 7 / Pin 2 und Pin 8 / Pin 5 für 24V (2) Aufgrund der Stromaufnahme des Optokopplers in der Eingangsschaltung ist eine Parallelschaltung von einem Treiberausgang auf mehrere Geräte nicht zulässig. |
Am Eingang PTI können externe A/B-Signale gezählt werden.
Signal |
Wert |
Funktion |
---|---|---|
Signal A vor Signal B |
0 -> 1 |
Zählung in positive Richtung |
Signal B vor Signal A |
0 -> 1 |
Zählung in negative Richtung |

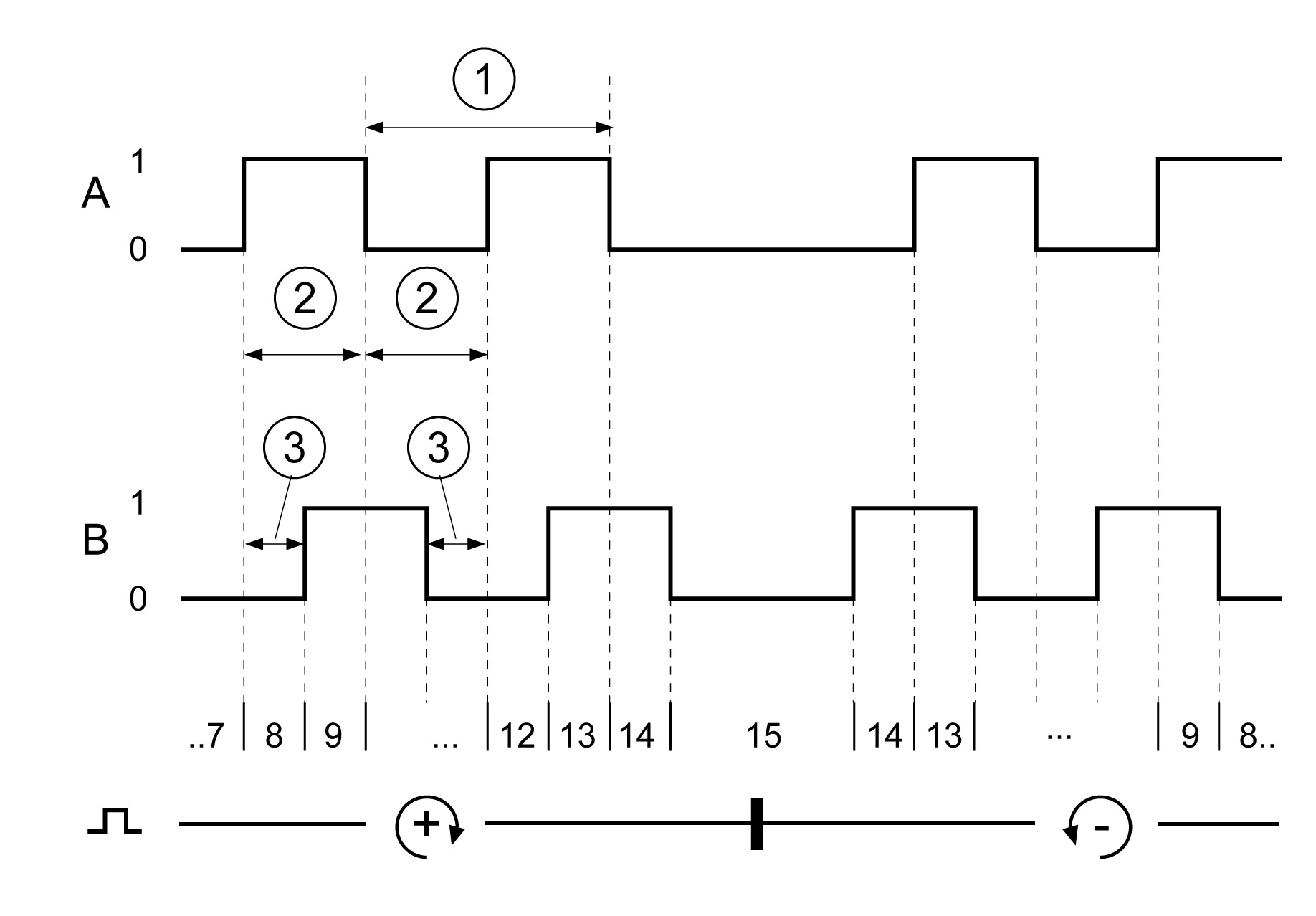

Zeitdiagramm mit A / B Signal, vor- und rückwärtszählend
Zeiten für Puls/Richtung |
Minimalwert |
---|---|
(1) Periodendauer A, B |
1 μs |
(2) Pulsdauer |
0,4 μs |
(3) Lead Time (A,B) |
200 ns |
Am Eingang PTI können externe P/D-Signale gezählt werden.
Signal |
Wert |
Funktion |
---|---|---|
PULSE DIR |
0 -> 1 0 / open |
Zählung in positive Richtung |
PULSE DIR |
0 -> 1 1 |
Zählung in negative Richtung |

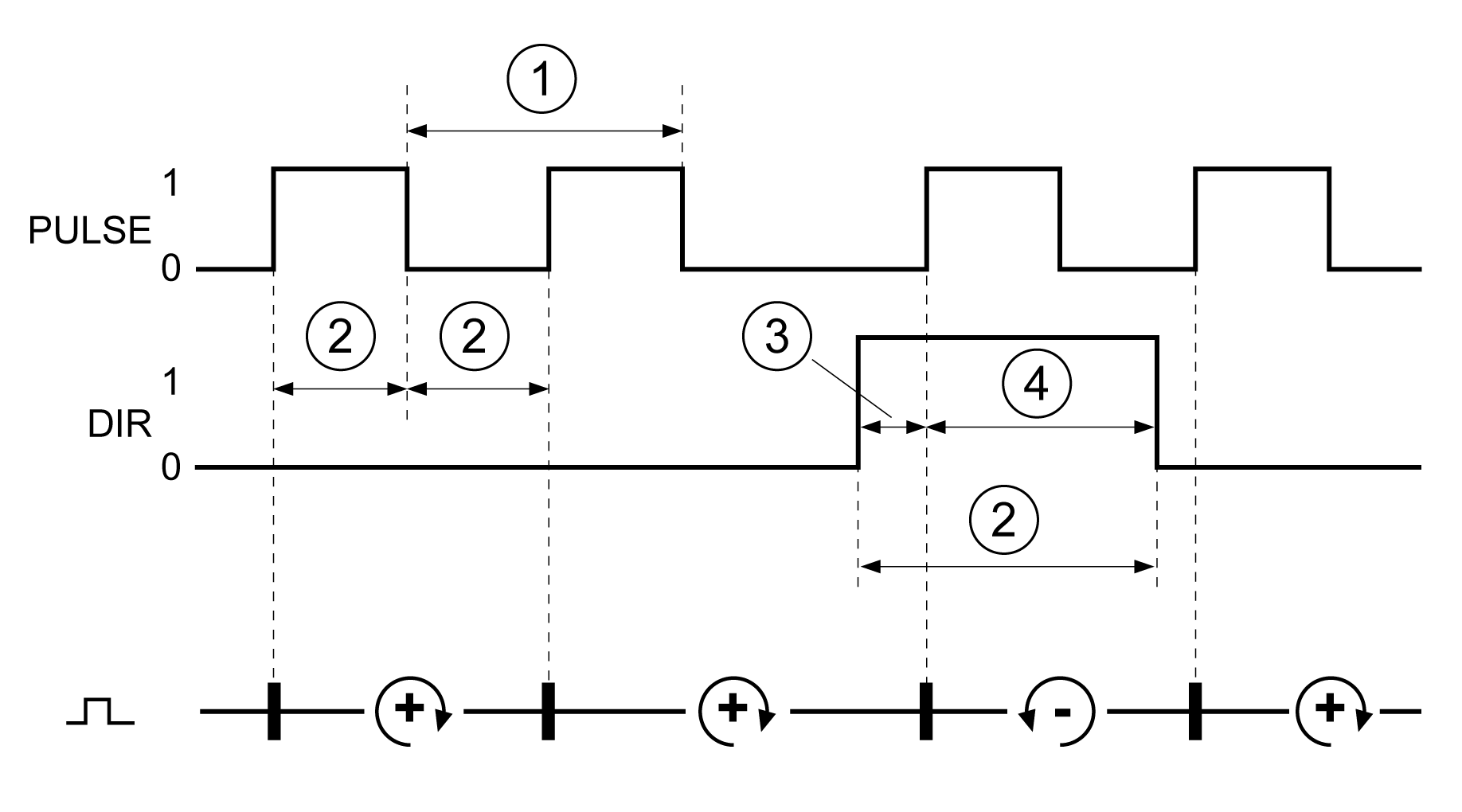

Zeitdiagramm mit Puls/Richtungssignal
Zeiten für Puls/Richtung |
Minimalwert |
---|---|
(1) Periodendauer (Puls) |
1 μs |
(2) Pulsdauer (Puls) |
0,4 μs |
(3) Lead Time (Dir-Puls) |
0 μs |
(4) Hold Time (Puls-Dir) |
0,4 μs |
Am Eingang PTI können externe CW/CCW-Signale gezählt werden.
Signal |
Wert |
Funktion |
---|---|---|
CW |
0 -> 1 |
Zählung in positive Richtung |
CCW |
0 -> 1 |
Zählung in negative Richtung |

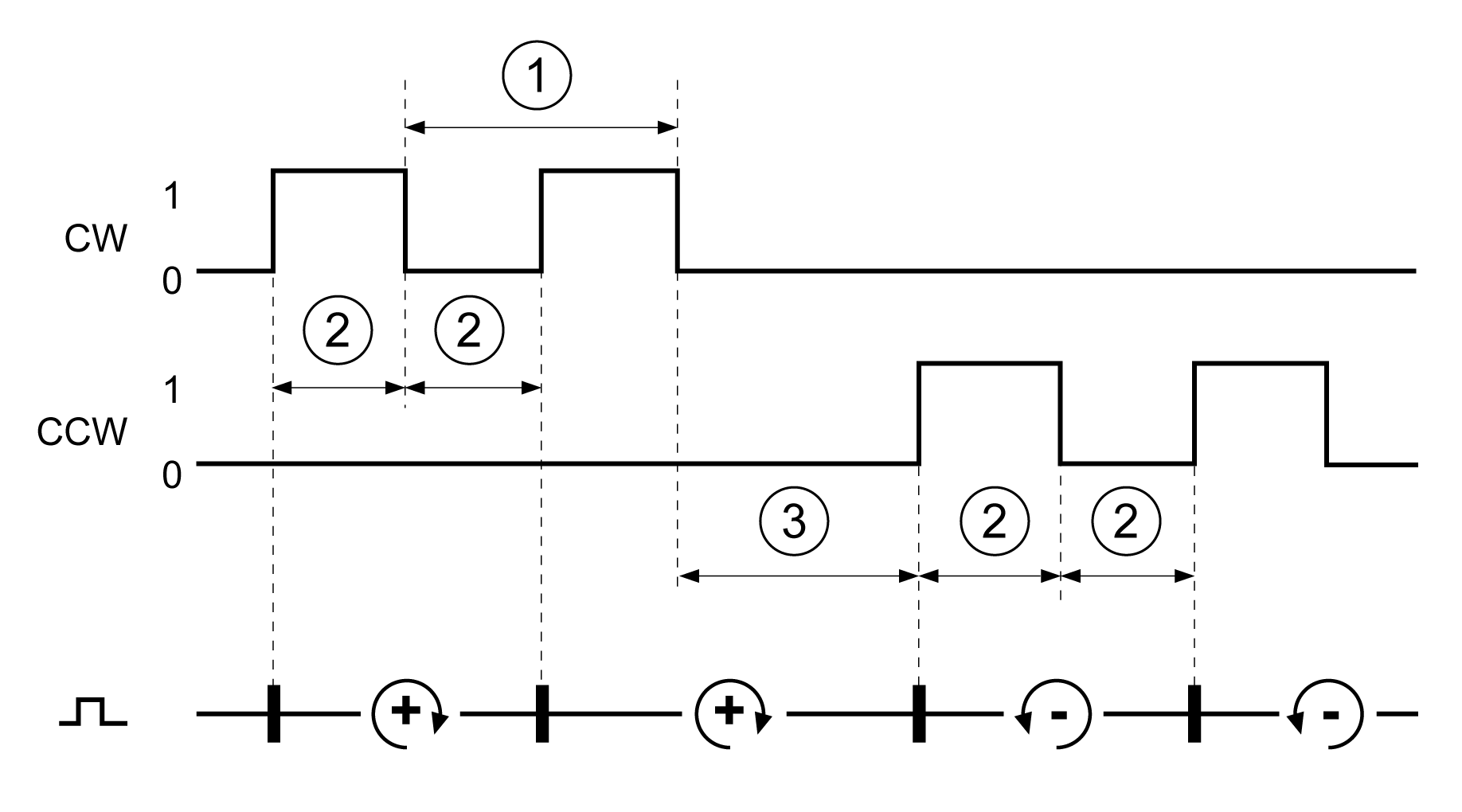

Zeitdiagramm mit "CW/CCW"
Zeiten für Puls/Richtung |
Minimalwert |
---|---|
(1) Periodendauer CW, CCW |
1 μs |
(2) Pulsdauer |
0,4 μs |
(3) Lead Time (CW-CCW, CCW-CW) |
0 μs |
