Lastfall: Kurbel

Überblick

Der Lastfall Kurbel ermöglicht Ihnen die Konzeption von zwei Typen von Bewegungen anhand von zwei Bewegungsprofilen:

oBewegungsprofil eines Kurbelmechanismus für die Linearbewegung des Kurbelschlittens

oBewegungsprofil eines Kurbelmechanismus für die Rotationsbewegung des Kurbelschlittens

Parameter

Über die Option Kurbel können Sie die in der nachstehenden Tabelle beschriebenen Parameter definieren:

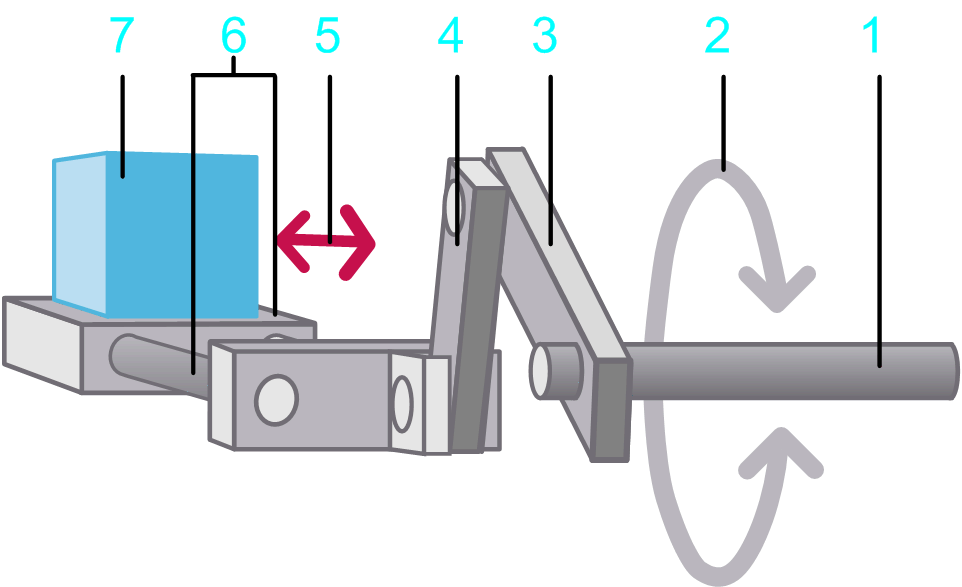

Kurbelmechanik mit Linearbewegung:




1   Kurbel/Antriebswelle

2   Rotationsbewegung an der Antriebswelle

3   Kurbelarm

4   Schubstange

5   Linearbewegung des Schlittens

6   Schlitten

7   Last

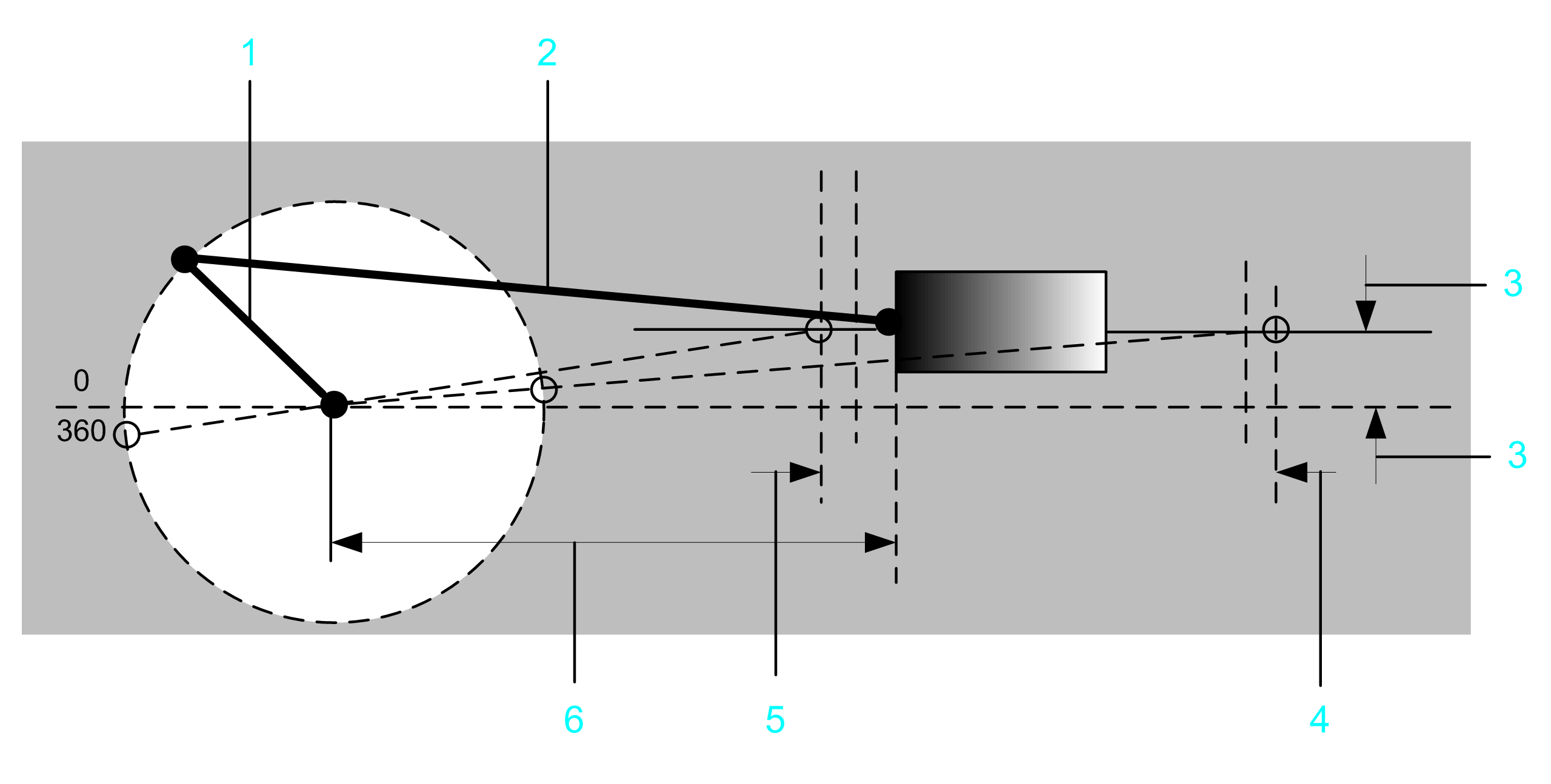

Darstellung der verschiedenen Parameter für die Kurbelmechanik mit Linearbewegung:




1   Kurbelarmlänge

2   Schubstangenlänge

3   Offset zwischen Schlittenebene und Kurbelwelle

4   Maximale Schlittenposition

5   Minimale Schlittenposition

6   Entfernung zwischen Nullposition des Schlittens und Kurbelwelle

Parameter

Beschreibung

Physikalische Größe

Kurbelarmlänge

Der Radius der Kurbel.

Länge

Schubstangenlänge

Die Länge der Verbindungsstange zwischen Kurbel und Schlitten.

Länge

Entfernung zwischen Nullposition des Schlittens und Kurbelwelle

Die Entfernung zwischen der Kurbel/Antriebswelle und der Nullposition des Schlittens.

Länge

Offset zwischen Schlittenebene und Kurbelwelle

Der Schlitten befindet sich nicht auf derselben Ebene wie der Mittelpunkt der Kurbel. Der Parameter Offset zwischen Schlittenebene und Kurbelwelle beschreibt den Unterschied in der vertikalen Höhe.

Länge

Minimale Schlittenposition

Die minimale X-Position des Schlittens. Dieser Wert ist vom Wert des Parameters Offset zwischen Schlittenebene und Kurbelwelle abhängig.

Länge

Maximale Schlittenposition

Die maximale X-Position des Schlittens. Dieser Wert ist vom Wert des Parameters Offset zwischen Schlittenebene und Kurbelwelle abhängig.

Länge

Lastmasse

Die Masse der bewegten Last.

Masse

Trägheitsmoment von Kurbelarm und Kurbelwelle

Das Trägheitsmoment der Kurbel und der Kurbelwelle (ohne die Trägheit der Last).

Trägheitsmoment

Kinetische Reibungskraft

Ein Drehmoment, das an der Antriebswelle auftritt.

Dieser Parameter kann einen positiver Wert oder den Wert 0 annehmen.

Während der Bewegung (bei einer Geschwindigkeit ungleich 0) wirkt dieses Drehmoment entgegen der Bewegungsrichtung. Der Absolutwert des Drehmoments während der Bewegung ist konstant, unabhängig von der Geschwindigkeit.

Bei Stillstand (Geschwindigkeit = 0) ist dieses Drehmoment nicht vorhanden.

Ein typisches Beispiel für diese Art Drehmoment ist die kinetische Reibung zwischen Festkörpern.






Kraft

Konstante Zusatzkraft

Statische Zusatzkraft an der Antriebswelle.

Ein positiver oder negativer Wert sowie der Wert 0 sind zulässig. Ein positiver Wert verweist darauf, dass die Kraft in der positiven Richtung der Last wirkt. Ein negativer Wert gibt an, dass die Kraft in der negativen Richtung der Last wirkt.

Der Absolutwert und die Richtung der Kraft sind konstant und gelten während der Bewegung und des Stillstands. Sie sind unabhängig von der Geschwindigkeit.

Eine konstante Zusatzkraft wird beispielsweise von einer hängenden Last erzeugt.






Kraft

Viskose Reibungskraft

Von der Geschwindigkeit abhängige Zusatzkraft an der Antriebswelle.

Dieser Parameter kann einen positiver Wert oder den Wert 0 annehmen.

Der Absolutwert der Kraft ist proportional zum Absolutwert der Geschwindigkeit. Die Richtung der Kraft ist der Richtung der Bewegung entgegengesetzt.

Eie viskose Reibungskraft wird von der Reibung einer Flüssigkeit erzeugt.






Kraft je Geschwindigkeit

Ausgewähltes Bewegungsprofil

Das als Grundlage für die Berechnungen für diese Achse verwendete Bewegungsprofil.

Die Bewegungsprofile des Lastfalls Kurbelbeschreiben eine Linearbewegung des Kurbelschlittens bzw. eine Rotationsbewegung der Kurbelwelle.

Linearbewegung des Kurbelschlittens bzw. der Drehbewegung der Kurbelwelle.

Ausgewähltes Lastprofil

Das Lastprofil, das in Kombination mit einem anderen Bewegungsdiagramm für die Definition einer zusätzlichen Last verwendet wird. Es ermöglicht Ihnen die Definition einer Last, die bei bestimmten Bewegungsabläufen auf eine Servoachse ausgeübt wird.

Kraft
