Definieren eines CAM-Profils in einem CAM-Diagramm

Allgemeines

In diesem Abschnitt wird erläutert, wie Sie ein CAM-Diagramm hinzufügen und es mit dem Ziel verbinden.

Schritt	Aktion

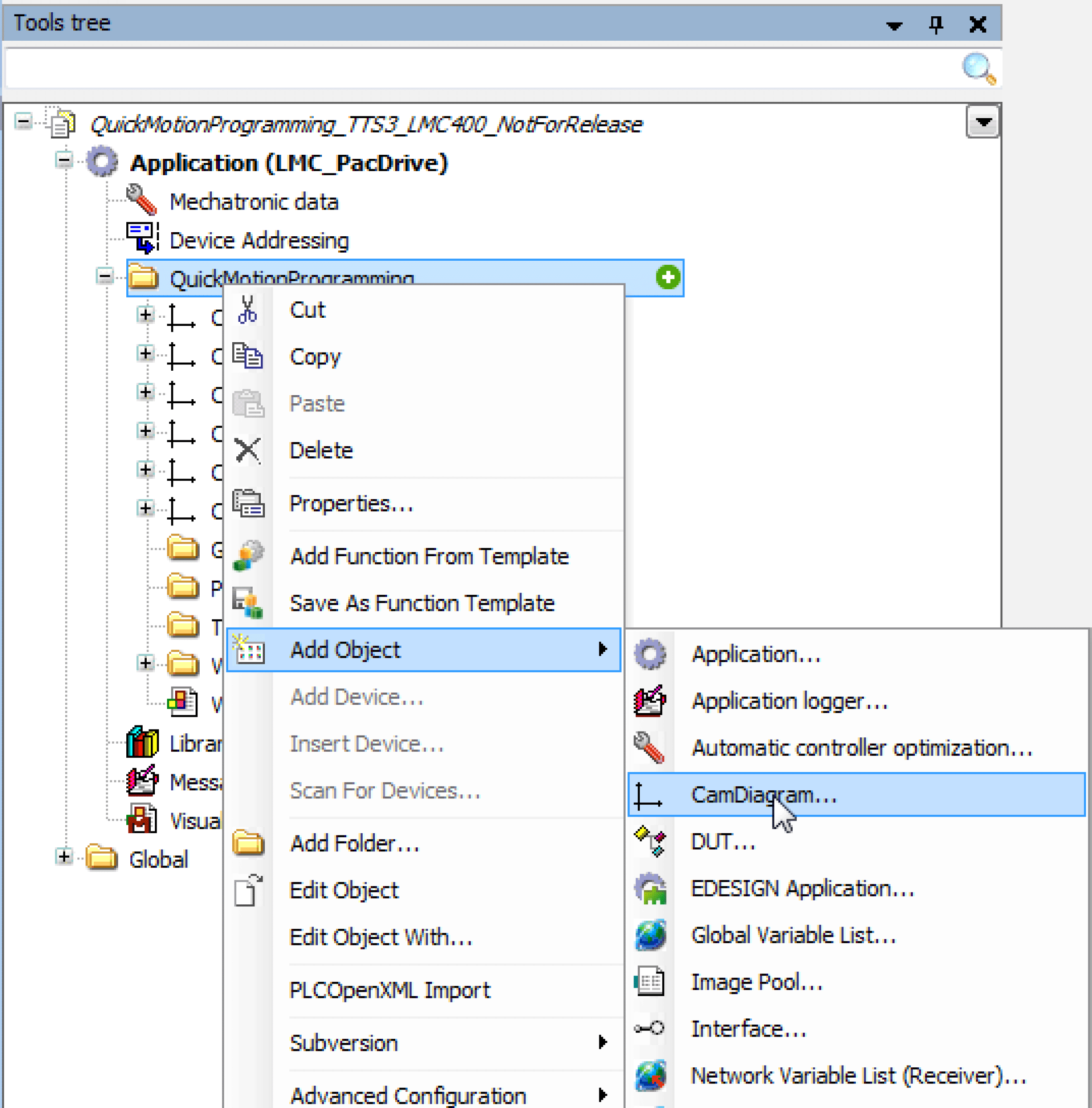

1	Klicken Sie in der Werkzeugbaumstruktur auf die Applikation QuickMotionProgramming oder auf einen Ordner unter der Applikation und wählen Sie Objekt hinzufügen > CamDiagram..., um ein Kurvendiagramm hinzuzufügen.
2	Auf der Registerkarte Bewegungseditor kreieren Sie die CAM-Kurve.
3	Auf der Registerkarte "Konfiguration" geben Sie das Ziel für den generierten Quellcode ein. Daraufhin wird die CAM-Kurve initialisiert. Der Quellcode der CAM-Kurve wird auf der Registerkarte Generierter IEC-Quellcode angezeigt.

Schritt

Aktion

Klicken Sie in der Werkzeugbaumstruktur auf die Applikation QuickMotionProgramming oder auf einen Ordner unter der Applikation und wählen Sie Objekt hinzufügen > CamDiagram..., um ein Kurvendiagramm hinzuzufügen.

Auf der Registerkarte Bewegungseditor kreieren Sie die CAM-Kurve.

Auf der Registerkarte "Konfiguration" geben Sie das Ziel für den generierten Quellcode ein.

Daraufhin wird die CAM-Kurve initialisiert. Der Quellcode der CAM-Kurve wird auf der Registerkarte Generierter IEC-Quellcode angezeigt.
