BatteryLowWarningDelay

Allgemeines

Funktionsbeschreibung

Die Diagnosemeldung 8037 „Batterie leer“ soll verzögert abgesetzt werden.

 Der Anwender kann im Parameter BatteryLowWarningDelay eine Verzögerungszeit in Stunden für die Diagnosemeldung 8037 „Batterie leer” einstellen. Wenn die Kapazität der Batterie unter einen Mindestwert fällt, wird die Diagnosemeldung ausgelöst. Wird die Diagnosemeldung quittiert ohne die Batterie getauscht zu haben, erfolgt das Absetzen der Diagnosemeldung erst nach Ablauf der festgelegten Verzögerungszeit. Die Verzögerung der Diagnosemeldung 8037 „Batterie leer“ wird nicht über einen Reset des Systems fortgeführt.

Die Verzögerungszeit für die Diagnosemeldung 8037 „Batterie leer“ wird im Parameter BatteryLowWarningDelay. festgelegt

Beispiel

-> Der Benutzer möchte erinnert werden, dass die Batterie 6 Std. und 30 Min. nach Quittierung der Diagnosemeldung 8037 ausgetauscht werden muss. -> Stellen Sie den Wert des Parameters BatteryLowWarningDelay auf 6,5 ein.

Technischer Hintergrund

Die Batterie puffert die Versorgungsspannung des NVRAMs (Speicherung des Meldungsloggers und der Retain-Daten) und die Echtzeituhr im ausgeschalteten Zustand. Kann die Batterie die Versorgungsspannung des NVRAMs aufgrund zu geringer Kapazität nicht sicherstellen, können die Daten im NVRAM nicht mehr permanent gespeichert werden und die Echtzeituhr läuft nicht weiter.

Die Kapazität der Batterie nimmt im ausgeschalteten Zustand mit der Zeit ab. Das bedeutet, dass die Batterie zur Pufferung der Daten u. U. nicht mehr genügend Spannung liefert, wenn die Steuerung über einen längeren Zeitraum ausgeschaltet war. In diesem Fall muss die Batterie ausgetauscht werden. Die PacDrive Systemdiagnose informiert den Benutzer über den Status der Daten im NvRam.

Es existieren zwei Diagnosemeldungen:

oWarnung: 8037 "Batterie leer"

oWarnung: 8038 „NvRam/RTC Spannungsausfall erkannt“

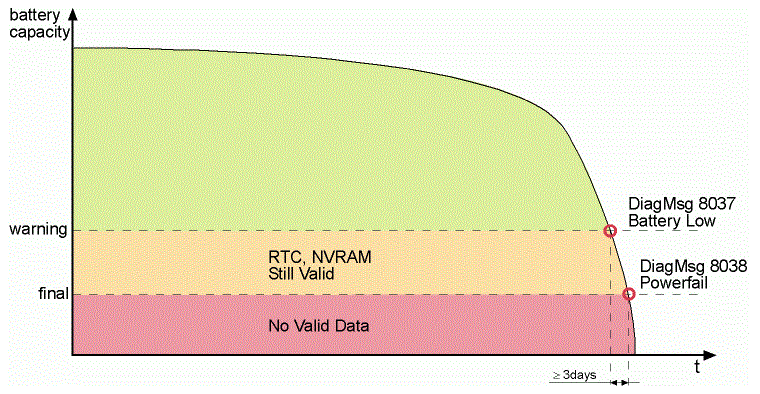

Sinkt die Kapazität der Batterie unter einen Minimalwert (siehe Warngrenze im Bild), dann wird die Diagnosemeldung 8037 „Batterie leer“ ausgelöst. Hier sollte die Batterie möglichst noch im laufenden Betrieb getauscht werden. Im ausgeschalteten Zustand sichert die Batterie noch mindestens drei Tage die Daten im NvRam. In dieser Zeit muss ein Austausch der Batterie spätestens erfolgen. Die Diagnosemeldung 8037 „Batterie leer“ ist quittierbar.

HINWEIS: Mehr Details zum Austausch der Batterie sind den Handbüchern der PacDrive-Steuerungen zu entnehmen. Ist die Kapazität der Batterie so gering, dass die Pufferung der Daten im NvRam nicht mehr sichergestellt werden kann, wird die Meldung 8038 "NvRam/RTC Spannungsausfall erkannt" abgesetzt. Die Batterie muss ausgetauscht und die Retaindaten neu initialisiert werden.

Verhalten des PacDrive-Systems, wenn die Batteriekapazität nicht mehr ausreichen ist.
