1

Klicken Sie auf die Schaltfläche [I/O bearbeiten] im Dialogfeld Allgemeine Einstellungen.

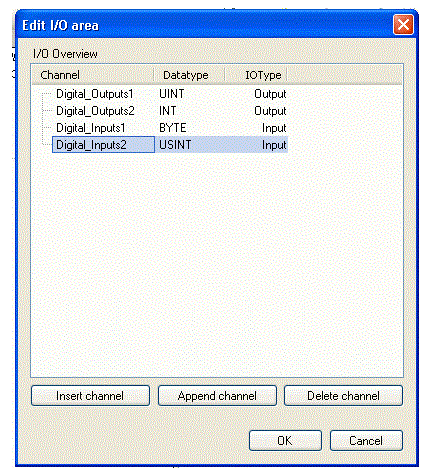

Ergebnis: Das Dialogfeld I/O Bereich bearbeiten wird geöffnet.

Bezeichnung

Beschreibung

I/O Übersicht

Listet die Kanäle, sortiert nach Ausgängen (Output) und Eingängen (Input).

oKanal

Eindeutiger Kanalname wird automatisch eingetragen, kann aber verändert werden.

oDatentyp

Datentyp des Ein-/Ausgangs. Kann beim Einfügen/Anhängen eines Kanals festgelegt werden.

oTyp (I/O)

Typ des Ein-/Ausgangs kann beim Einfügen/Anhängen eines Kanals festgelegt werden.

[Kanal einfügen]

Öffnet den Dialog I/O Kanal hinzufügen. Siehe unten.

Nach Bearbeitung des Dialogs und Bestätigung mit [OK] wird der neue Kanal vor dem markierten Kanal eingefügt.

Die Kanäle sind sortiert nach Ausgängen und Eingängen.

Ausgänge können nur zwischen Ausgängen und Eingänge nur zwischen Eingängen eingefügt werden.

[Kanal anhängen]

Öffnet den Dialog I/O Kanal hinzufügen. Siehe unten.

Nach Bearbeitung des Dialogs und Bestätigung mit [OK] wird der neue Kanal als letzter Ein- bzw. Ausgang eingefügt.

Die Kanäle sind sortiert nach Ausgängen und Eingängen.

[Kanal löschen]

Löscht den markierten Kanal nach Bestätigung eines entsprechenden Dialogfeldes mit ]Ja].

[OK]

Schließt den Dialog. Die Änderungen werden übernommen.

[Abbrechen]

Schließt den Dialog ohne die Änderungen zu übernehmen.

1

Klicken Sie im Dialogfeld I/O Bereich bearbeiten auf die Schaltfläche [Kanal einfügen] oder [Kanal hinzufügen].

Ergebnis: Das Dialogfeld I/O Kanal hinzufügen wird geöffnet.

Bezeichnung

Beschreibung

E/A-Typ

Legt fest, ob der neue Kanal ein Eingang (Input) oder ein Ausgang (Output) ist.

Kanal

Eindeutiger Kanalname wird automatisch eingetragen, kann aber verändert werden.

Nummer

Anzahl der Ein-/Ausgänge. Die möglichen Werte hängen vom Datentyp ab.

Datentyp

Legt über eine Auswahlliste den Datentyp des Kanals fest.

[OK]

Schließt den Dialog. Die Änderungen werden übernommen.

[Abbrechen]

Schließt den Dialog ohne die Änderungen zu übernehmen.
