Blockschaltbild

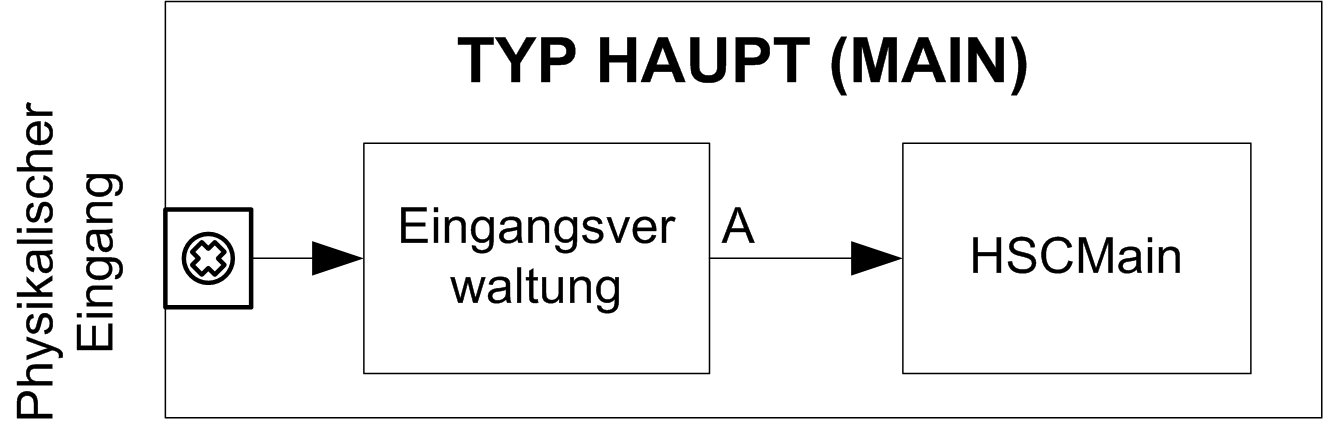

Das folgende Diagramm bietet einen Überblick über den Typ Haupt im Modus Frequenzmesser:

Der Frequenzmesser zählt die Anzahl der Impulse, die während eines vordefinierten Zeitraums auf den Eingang angewendet werden. Der Wert wird im Zählregister in Hz gespeichert.
