Die Synchronsierungsfunktion dient zum Einstellen/Zurücksetzen des Zählervorgangs.
Diese Funktion dient zur Synchronisierung des Zählers in Abhängigkeit von Status und Konfiguration des optionalen physikalischen SYNC-Eingangs und der Funktionsbaustein-Eingänge F_Sync und EN_Sync.

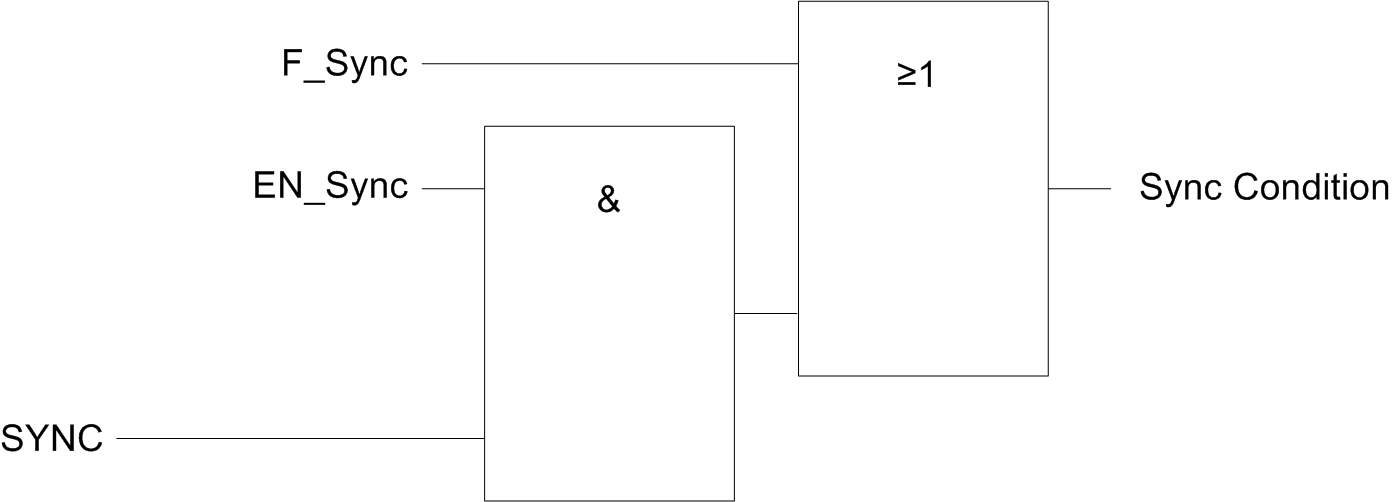

Das folgende Diagramm veranschaulicht die Synchronisierungsbedingungen:
EN_Sync Eingang des HSC-Funktionsbausteins
F_Sync Eingang des HSC-Funktionsbausteins
SYNC Physikalischer SYNC-Eingang
Der Funktionsbaustein-Eingang Sync_Flag wird auf 1 gesetzt, wenn die Sync-Bedingung erreicht wird.
Die Sync-Bedingung wird an einer steigenden Flanke wirksam.
Spezifikationen für Typ Einfach
Sync-Bedingung für einen Typ Einfach entspricht den Funktionsbaustein-Eingängen Sync.
Die Synchronisierungsfunktion kann in den folgenden Zählmodi verwendet werden:
oOne shot-Zähler: Voreinstellen und Starten des Zählers
oModulo loop-Zähler: Zurücksetzen und Starten des Zählers
Der SYNC-Eingang kann in der Konfiguration aktiviert werden.
Die Synchronisierungsfunktion kann in den folgenden Zählmodi verwendet werden:
oOne shot-Zähler: Voreinstellen und Starten des Zählers
oModulo loop-Zähler: Zurücksetzen und Starten des Zählers
oFree large-Zähler: Voreinstellen und Starten des Zählers
oEvent counting: Neustarten des internen Zeitgebers relativ zur Zeitbasis
oFrequency meter: Neustarten des internen Zeitgebers relativ zur Zeitbasis
HINWEIS: Im Modus Frequenzmesser kann die Synchronisierungsfunktion nur mit dem Funktionsbaustein-Pin F_Sync aktiviert werden.
