Integrierte PTO_PWM-Funktionen
Die integrierte PTO-Funktion kann zwei verschiedene Funktionen bereitstellen:
PTO Die PTO-Funktion (Pulse Train Output, Impulswellenausgang) implementiert Digitaltechnologie, die eine präzise Positionierung für offene Regelkreise von Motorantrieben bereitstellt.
PWM Die PWM-Funktion (Pulse Width Modulation, Impulsbreitenmodulation) generiert ein programmierbares Rechteckwellen-Signal auf zweckbestimmten Ausgängen mit einem anpassbaren Arbeitszyklus und einer anpassbaren Frequenz.
Zugriff auf das PTO_PWM-Konfigurationsfenster
|
Schritt |
Beschreibung |
|---|---|
|
1 |
Doppelklicken Sie in der Gerätebaumstruktur auf HMISCUxx5 > Integrierte Funktionen > PTO_PWM. Ergebnis: Das Fenster PTO_PWM wird angezeigt. |

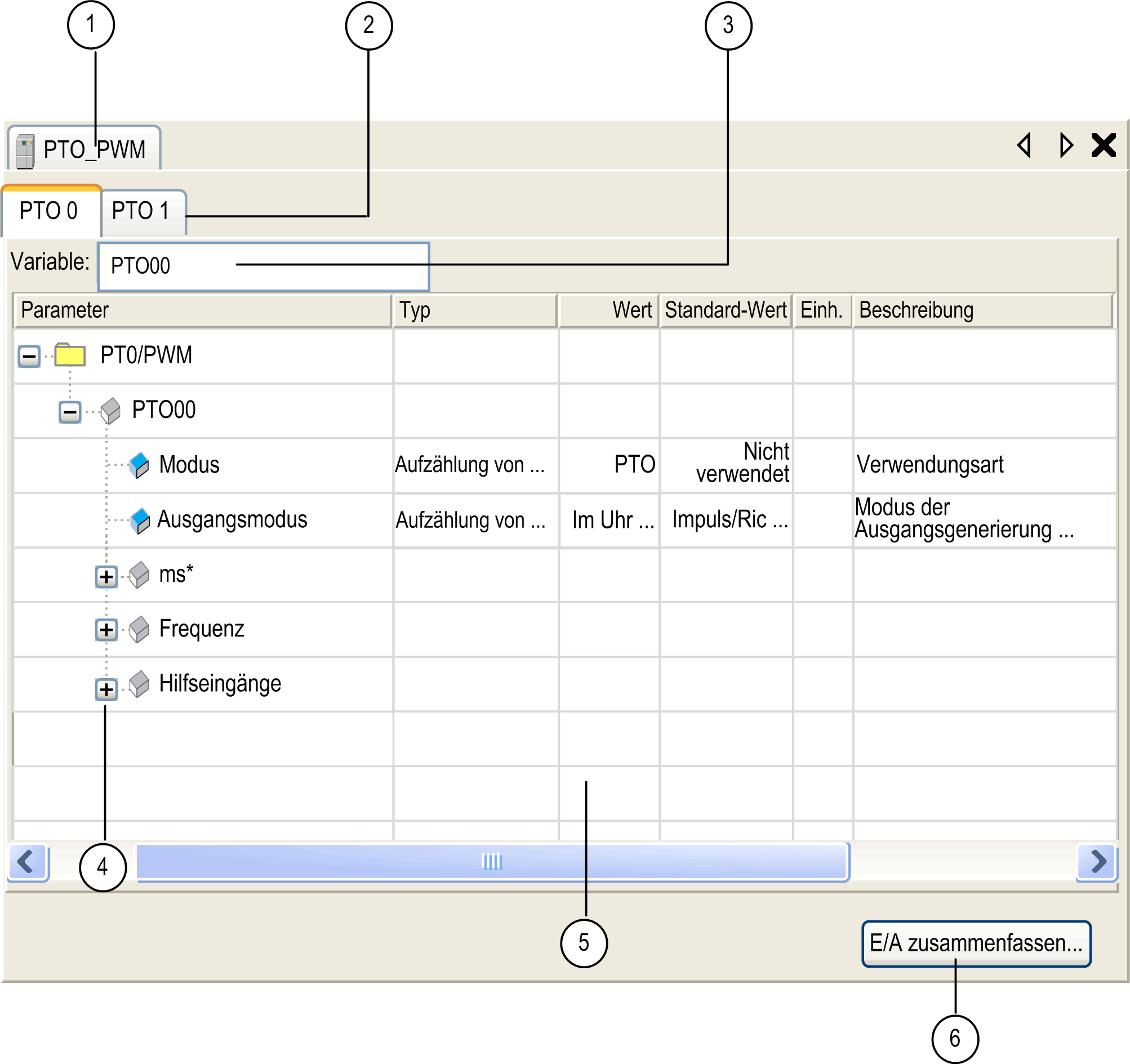

Diese Abbildung zeigt ein Beispiel für ein PTO_PWM-Konfigurationsfenster zum Konfigurieren einer PTO- oder PWM-Funktion:
Die folgende Tabelle beschreibt die Bereiche des PTO_PWM-Konfigurationsfensters:
|
Anzahl |
Aktion |
|---|---|
|
1 |
Wählen Sie, falls erforderlich, die Registerkarte PTO_PWM, um auf das PTO_PWM-Konfigurationsfenster zuzugreifen. |
|
2 |
Wählen Sie eine bestimmte PTO-Registerkarte aus, um auf den PTO_PWM-Kanal zuzugreifen, den Sie konfigurieren möchten. |
|
3 |
Wählen Sie den PTO_PWM-Typ (PTO (Standard) oder PWM). Über das Feld Variable können Sie den Namen der Globalen Variable ändern, der für die Kanalinstanz steht. HINWEIS: Der Standardvariablenname für den PTO 0-Kanal lautet PTO00. Für den PTO 1-Kanal lautet er PTO01. |
|
4 |
Sie können die einzelnen Parameter erweitern, indem Sie jeweils daneben auf das Pluszeichen klicken, um seine Einstellungen aufzurufen. |
|
5 |
Konfigurationsfenster, in dem die interne Funktion für Folgendes verwendet wird: oPTO oPWM |
|
6 |
Klicken Sie auf E/A zusammenfassen. Ergebnis: Das Fenster E/A-Zusammenfassung wird angezeigt und gibt die konfigurierte E/A-Zuordnung an. |
Weitere Informationen zu Konfigurationsparametern finden Sie unter:
