Beschreibung der VGA- und DVI-Schnittstelle

Einleitung

Das Modul HMIYMINVGADVID1 (Schnittstelle 2 x VGA) ist ein Schnittstellenmodul für den Industriegebrauch. Es ist mit der mini-PCIe-Karte kompatibel. Die Video-Grafikkarte unterstützt eine Auflösung in Full HD von 1920 x 1080 sowie den Dual-Display-Modus. Über die zwei VGA-Ports (DVI-D ist das Klon-Abbild des ersten VGA) können zwei verschiedene Bildschirmbilder angezeigt werden.

Das Modul HMIYMINVGADVID1 (Schnittstelle 1 x DVI-D) ist ein Schnittstellenmodul für den Industriegebrauch. Es ist mit der mini-PCIe-Karte kompatibel. Für den DVI-D-Anschluss ist ein externer Schnittstellensteckplatz erforderlich.

Das Modul HMIYMINDVII1 (Schnittstelle 1 x DVI-I) ist ein Schnittstellenmodul für den Industriege­brauch. Es ist mit der mini-PCIe-Karte kompatibel. Für den DVI-I-Anschluss ist ein externer Schnittstellensteckplatz erforderlich. Die über den DVI-I-Anschluss bereitgestellten Digital- und Analogsignale ermöglichen den Anschluss von zwei Displays mit denselben Bildern über ein Y-Kabel (Kabel mit 3 Steckverbindern), das den DVI-I-Anschluss in einen DVI-I- und einen VGA-Anschluss umwandelt.

Kompatibilitätstabelle

Teilenummer

Beschreibung

S-Panel PC

Enclosed PC

HMIYMINVGADVID1

Schnittstelle 1 x DVI-D / 2 x VGA

Ja(1)

Nicht zutreffend

HMIYMINDVII1

Schnittstelle 1 x DVI-I

Ja

(1) Unterstützt nur 1 Schnittstellenhalter, entweder mit 2 x VGA- oder DVI-D-Halter.

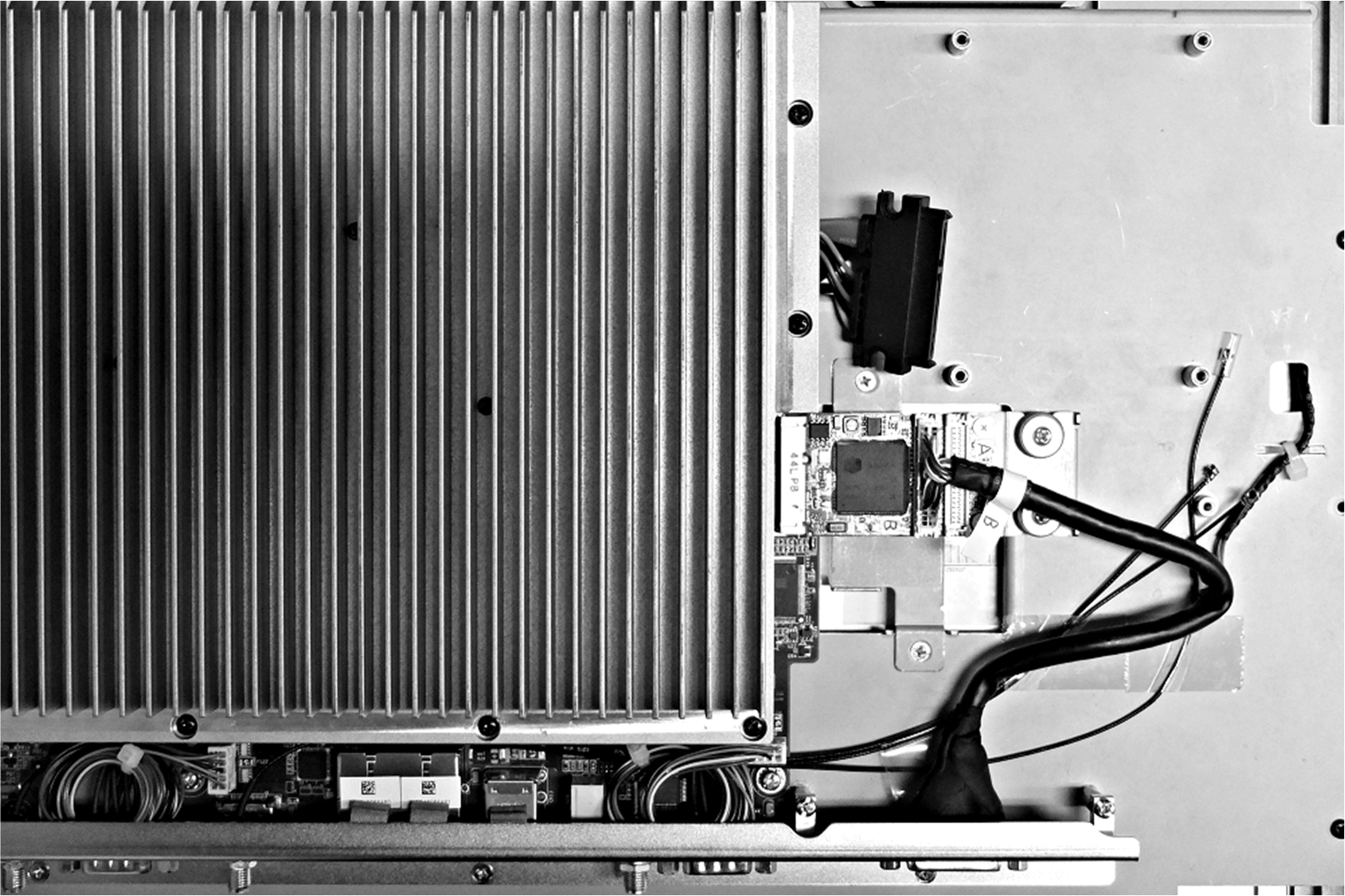

Kabelführung

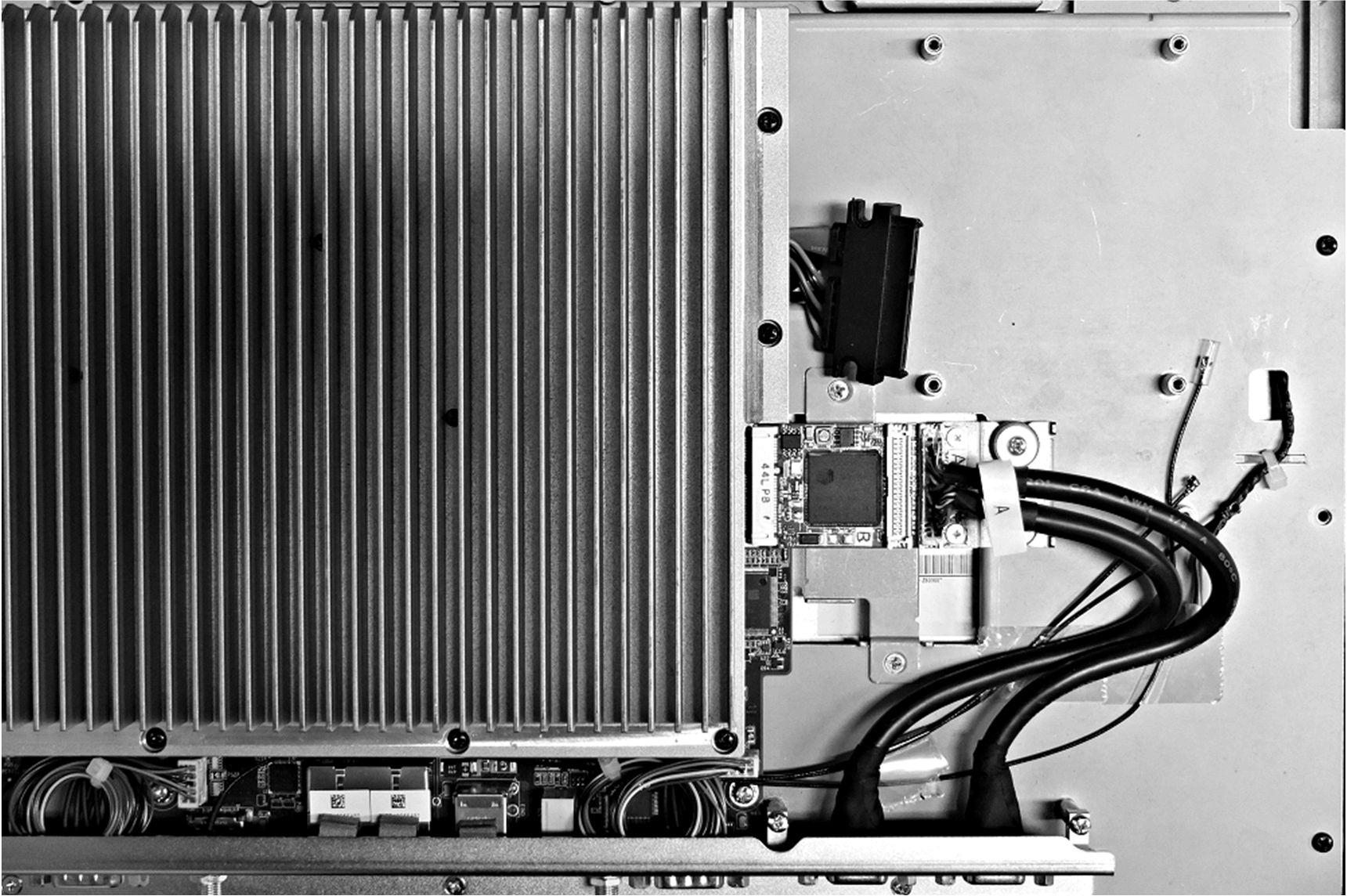

S-Panel PC und HMIYMINVGADVID1 (mit 2 x VGA):

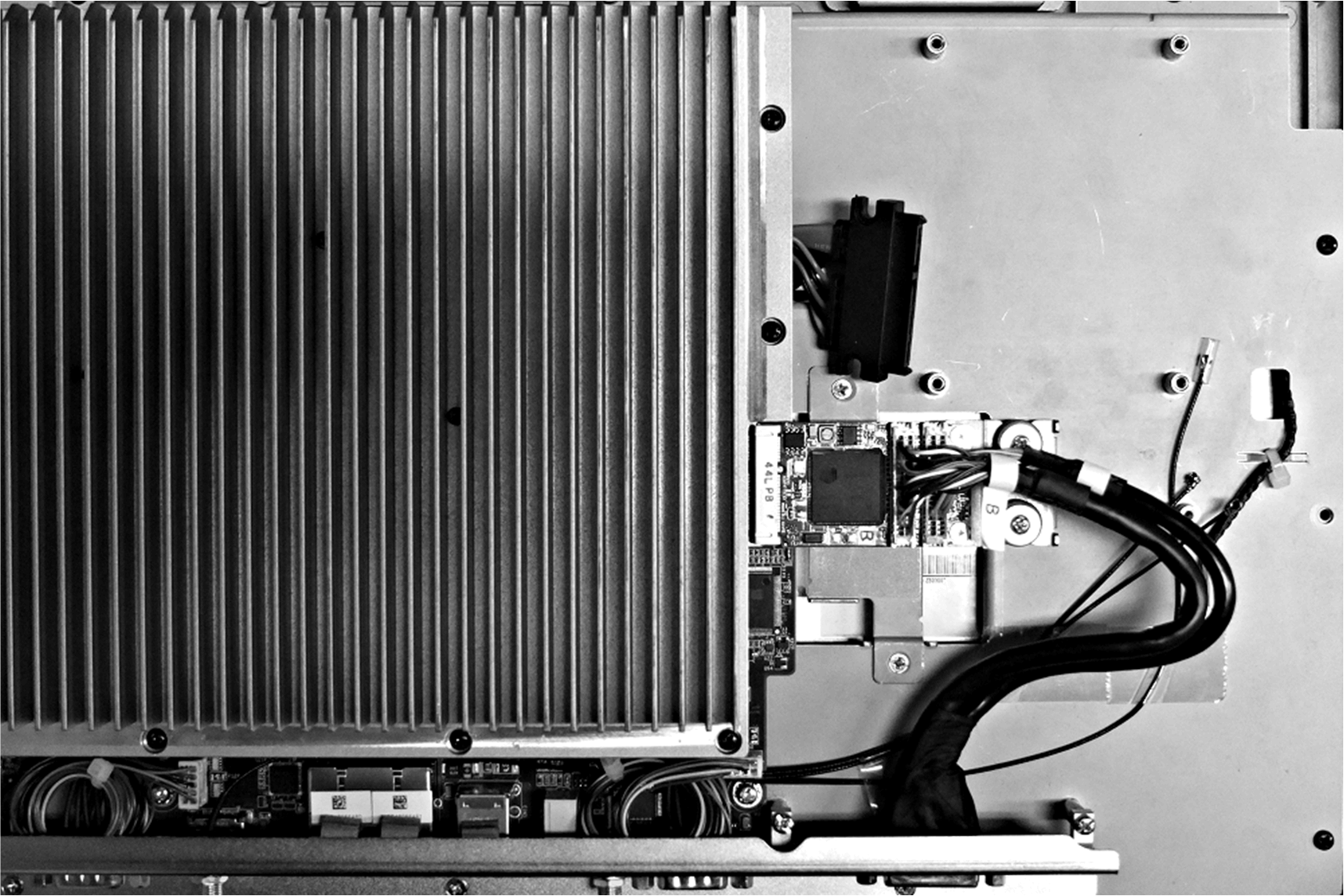

S-Panel PC und HMIYMINVGADVID1 (mit 1 x DVI-D):






S-Panel PC und HMIYMINDVII1:






Installation einer Schnittstelle

Fahren Sie das Windows-Betriebssystem vor dem Installieren oder Entfernen einer mini-PCIe-Karte ordnungsgemäß herunter und trennen Sie das Gerät vom Netz.

HINWEIS

ELEKTROSTATISCHE ENTLADUNG

Ergreifen Sie alle notwendigen Schutzmaßnahmen gegen elektrostatische Entladung, bevor Sie versuchen, die Abdeckung des Magelis Industrial PC zu entfernen.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Caution_Color.gifVORSICHT

ÜBERHÖHTES ANZUGSMOMENT UND LOSE TEILE

oBeim Festziehen der Schrauben von Montageklemmen, Gehäuse, Zubehör oder Klemmenleisten darf ein Anzugsmoment von 0,5 Nm (4,5 lb-in) nicht überschritten werden. Übermäßige Kraftanwendung beim Anziehen der Schrauben kann die Montageklemmen beschädigen.

oBei der Anbringung bzw. Abnahme von Schrauben ist darauf zu achten, dass diese nicht in das Innere des Magelis Industrial PC-Gehäuses fallen.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Vergewissern Sie sich, dass die gesamte Stromzufuhr unterbrochen ist, bevor Sie dieses Verfahren anwenden.

In der folgenden Tabelle wird die Installation einer VGA- und DVI-Schnittstelle beschrieben:

Schritt

Aktion

1

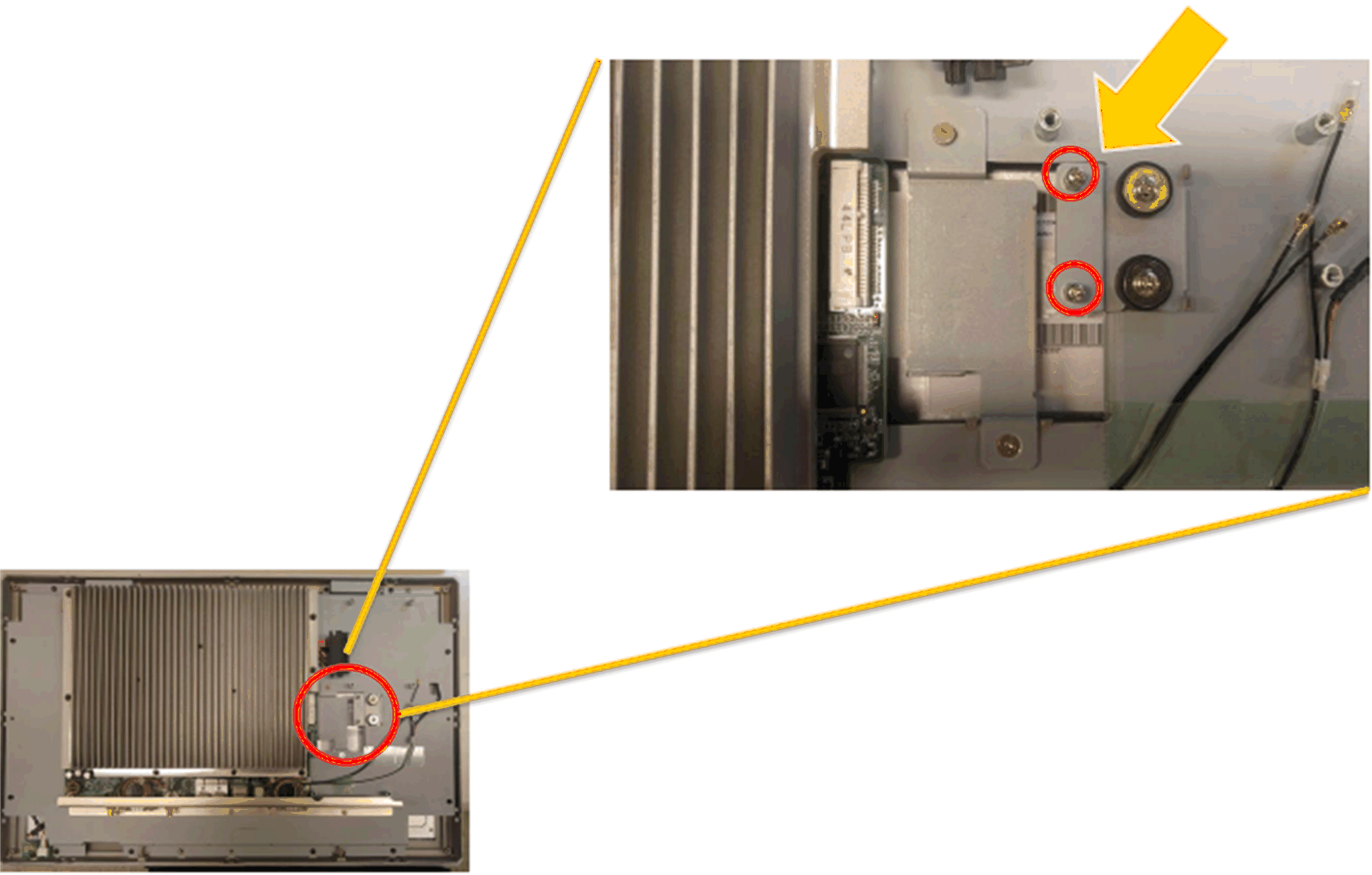

Lösen Sie die Schraube der Hauptplatine:






2

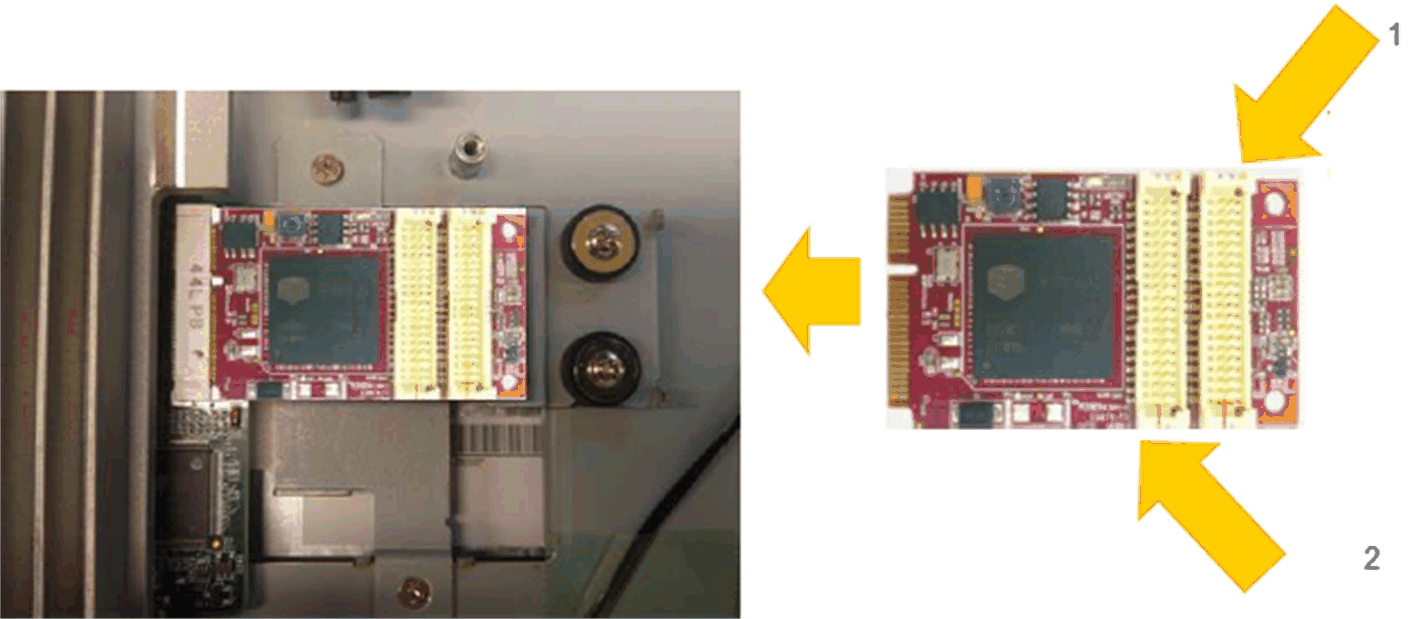

Setzen Sie die mini- PCIe-Karte ein:






3

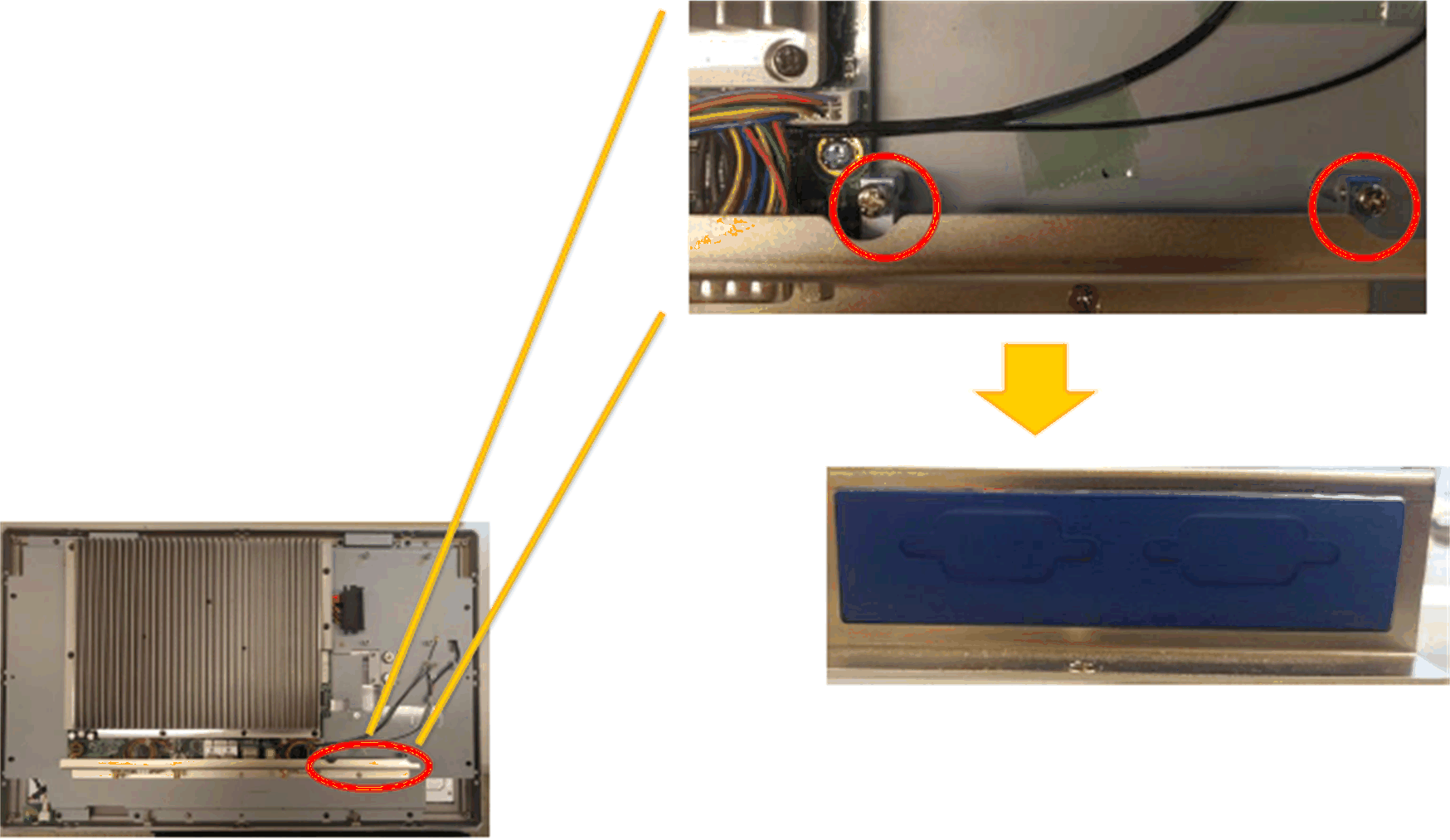

Ziehen Sie den Halter für die optionale Schnittstelle nach unten:






4

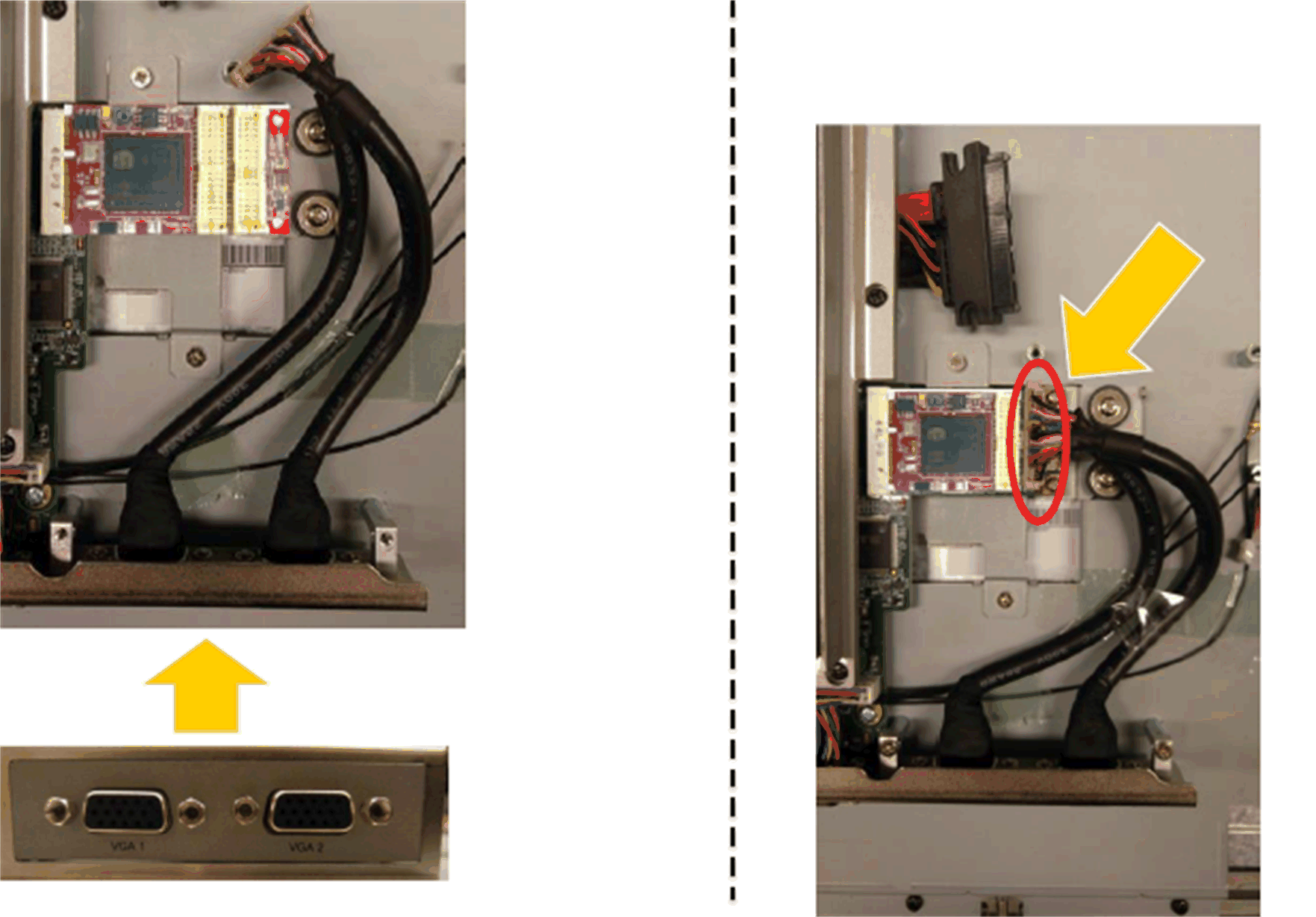

Schnittstelle 2 x VGA:






Fortsetzung

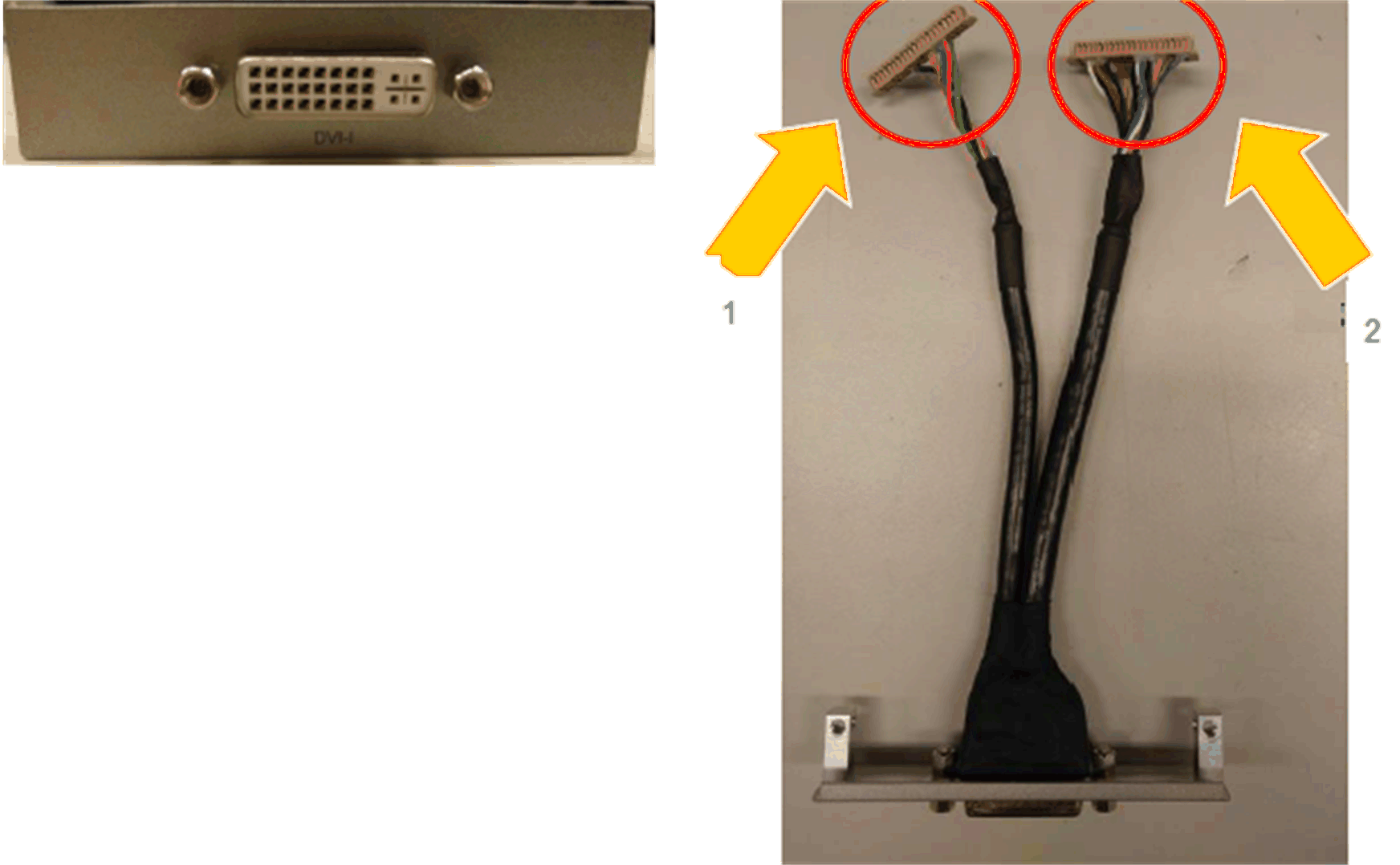

DVI-I-Schnittstelle:

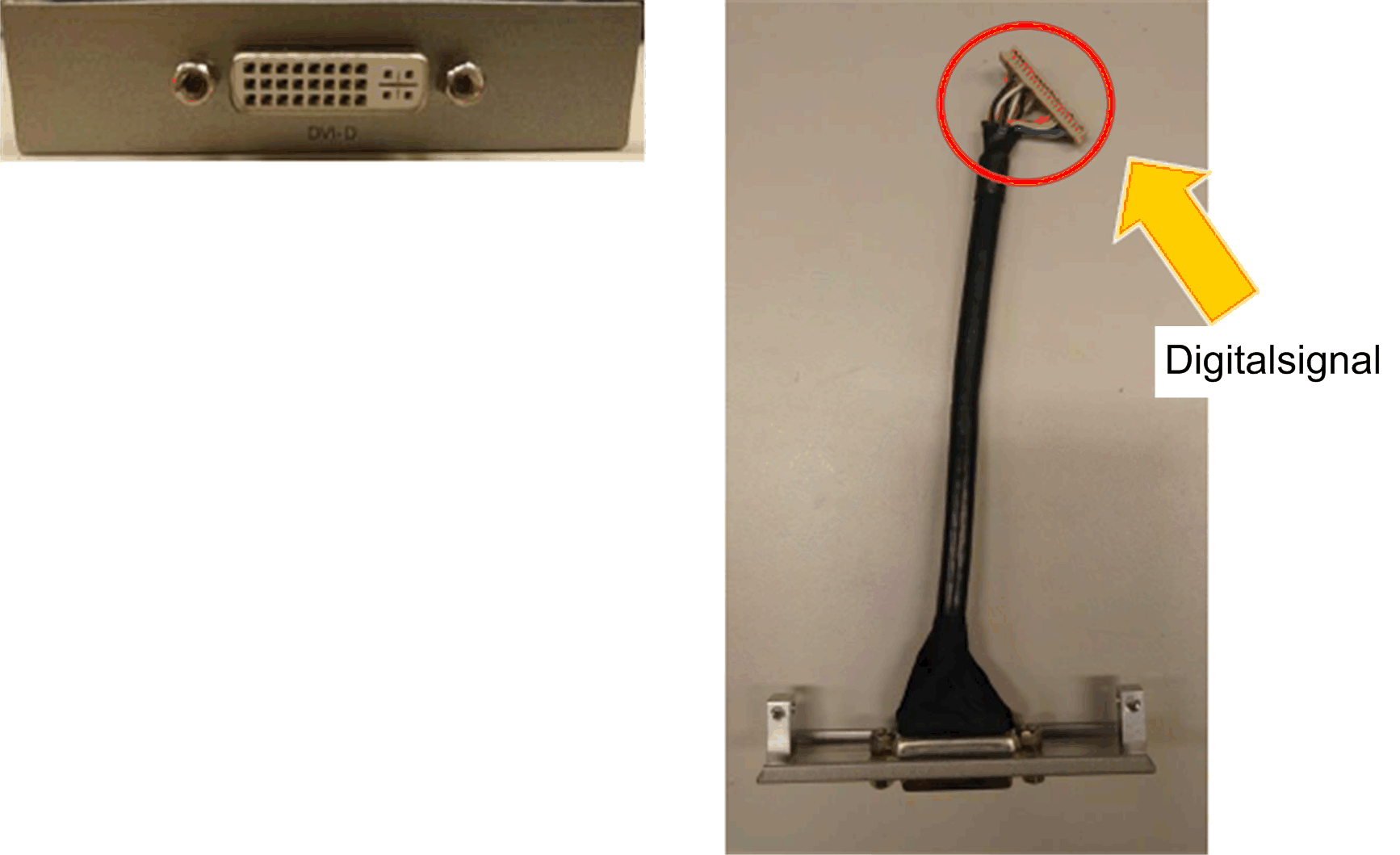

DVI-D-Schnittstelle:






5

Installieren Sie den 2 x VGA-Schnittstellenhalter und schließen Sie das Kabel (Analogsignal) an:






Installieren Sie den DVI-D-Schnittstellenhalter und schließen Sie das Kabel (Analogsignal) an:

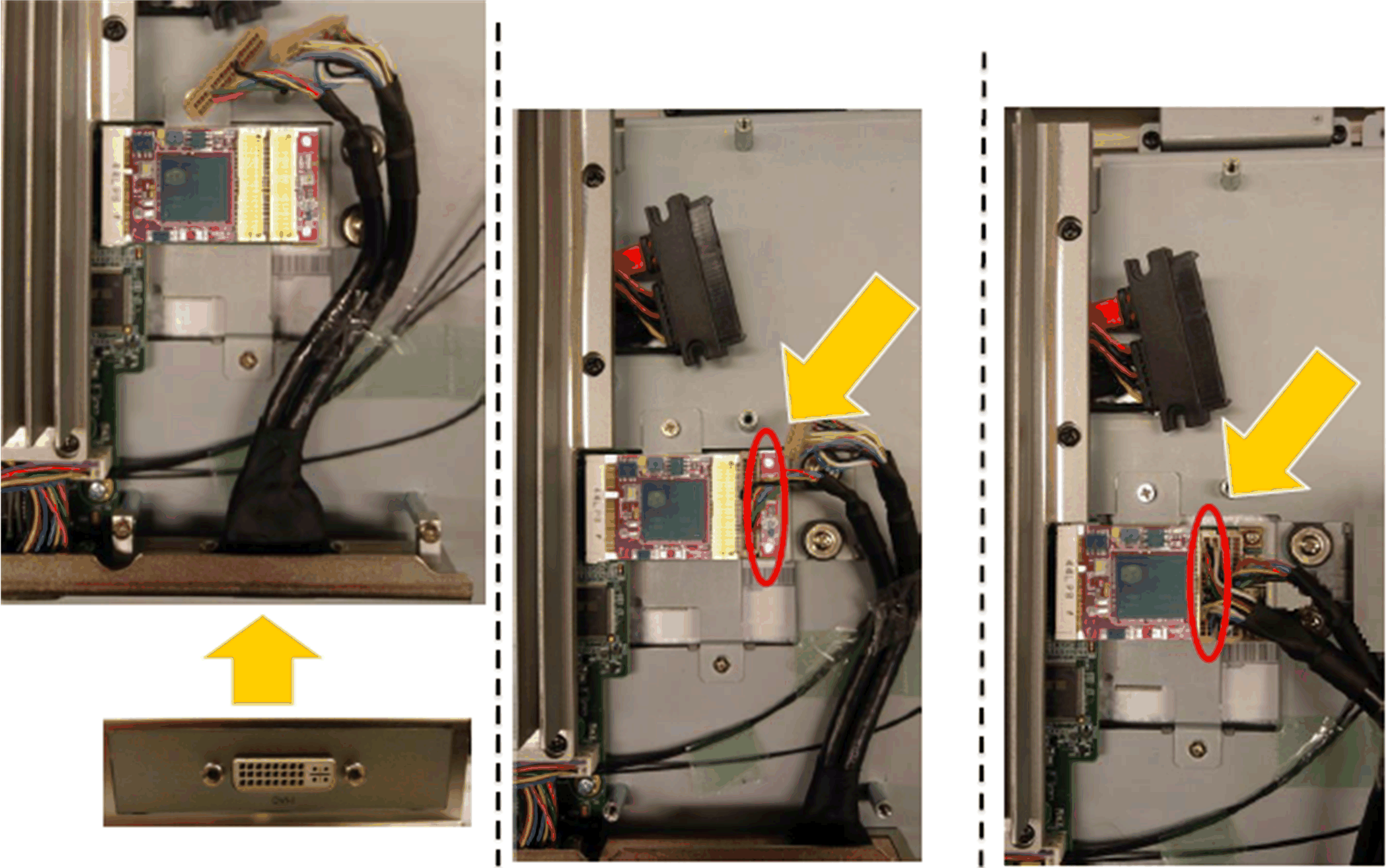

Installieren Sie den DVI-I-Schnittstellenhalter und schließen Sie das Kabel (Analogsignal) an:
