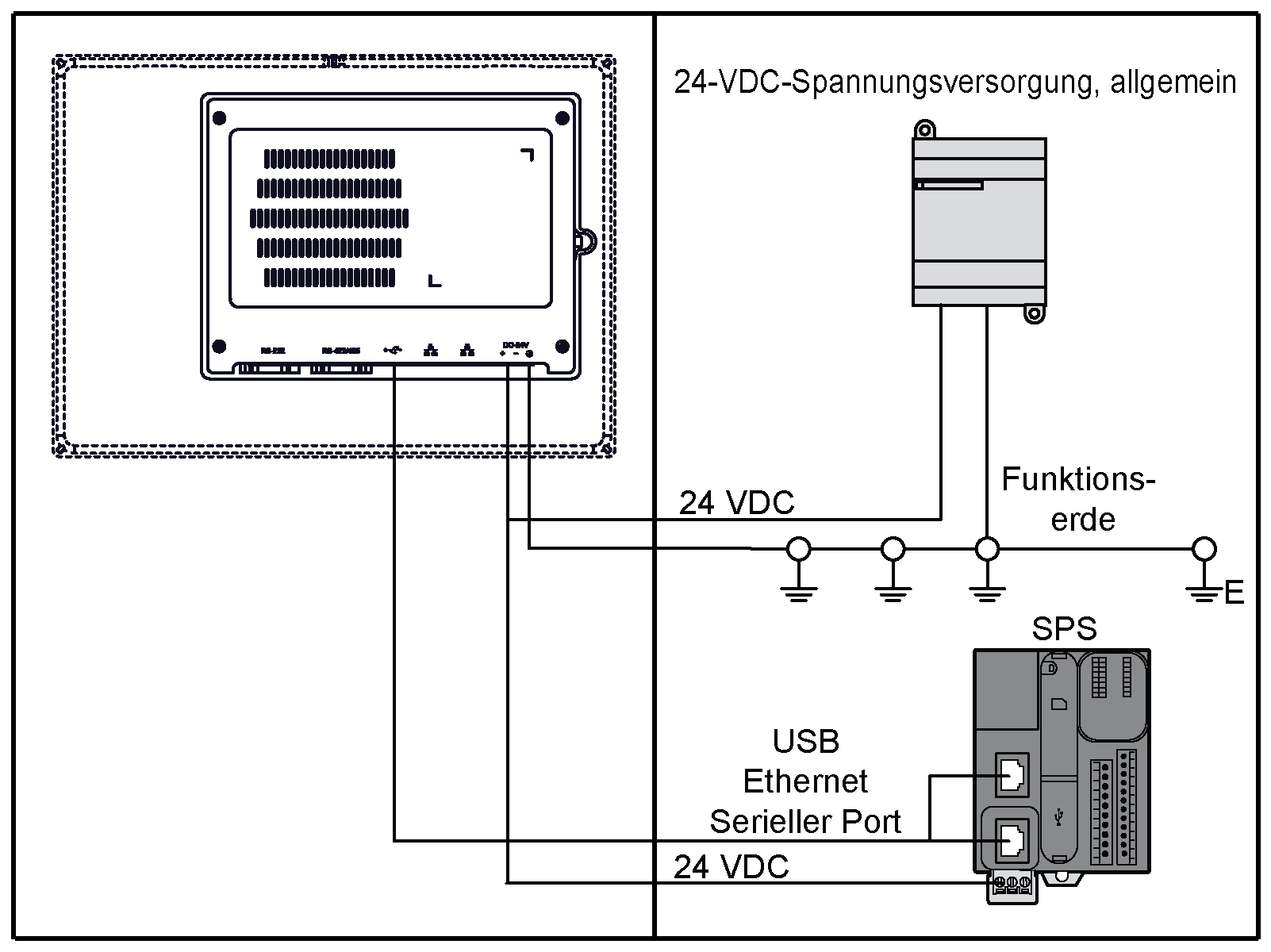

Der Erdungswiderstand zwischen dem Erdleiter im S-Panel PC und der Erde muss 100 Ω oder weniger betragen. Prüfen Sie bei Verwendung eines langen Erdungsdrahts den Widerstand, ersetzen Sie ggf. den Draht durch einen dickeren und verlegen Sie ihn in einem Leitungskanal.
Die folgende Tabelle zeigt die maximale Länge der Leiter:
|
Leiterquerschnitt |
Maximale Leiterlänge |
|---|---|
|
2,5 mm2 (AWG 14) |
30 m (98 ft) |
|
60 m (196 ft) hin und zurück |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVerwenden Sie nur die nachfolgend angegebene, zulässige Erdungskonfiguration. oVergewissern Sie sich, dass der Erdungswiderstand 100 Ω oder weniger beträgt. oPrüfen Sie die Qualität des Erdungsanschlusses, bevor Sie das Gerät an das Netz anschließen und einschalten. Übermäßige Störgeräusche in der Erdungsleitung können zu einer Unterbrechung des Betriebs des Magelis Industrial PC führen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

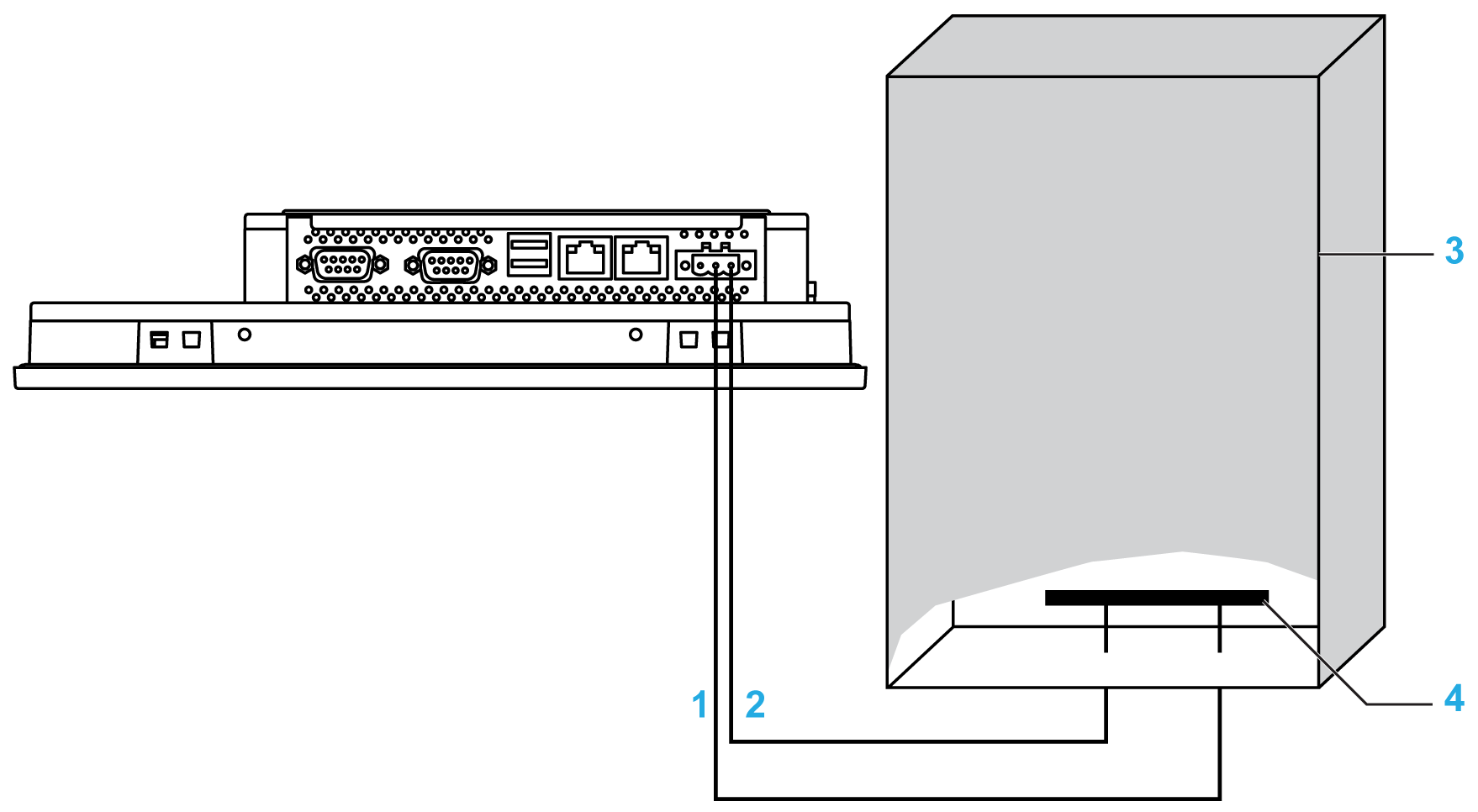

Der Erder des S-Panel PC verfügt über 2 Anschlüsse:
oDC-Versorgungsspannung
oErdungsanschlussstift
1 Versorgungsspannung
2 Erdungsanschlussstift (Funktionserde-Anschlussstift)
3 Schaltschrank
4 Erdungsleiste
HINWEIS: Für eine Wechselstromversorgung ist das AC-Spannungsversorgungsmodul zu verwenden.
|
Schritt |
Aktion |
|---|---|
|
1 |
Stellen Sie sicher, dass folgende Vorgänge für die Systemverdrahtung durchgeführt werden: oVerbinden Sie den Schaltschrank mit der Erde. oVergewissern Sie sich, dass alle Schaltschränke gemeinsam geerdet sind. oVerbinden Sie die Erde der Spannungsversorgung mit dem Schaltschrank. oVerbinden Sie den Erdungsstift des S-Panel PC mit dem Schaltschrank. oVerbinden Sie nach Bedarf die E/A der Steuerung. oTrennen Sie die Spannungsversorgung vom S-Panel PC. |
|
2 |
Vergewissern Sie sich, dass der Erdungswiderstand 100 Ω oder weniger beträgt. |
|
3 |
Achten Sie beim Verbinden der SG-Leitung mit einem anderen Gerät darauf, dass die Auslegung des Systems bzw. der Verbindung nicht zu einer Erdschleife führt. HINWEIS: Die SG- und Erdungsanschluss-Schrauben sind intern im S-Panel PC miteinander verbunden. |
|
4 |
Verwenden Sie Draht mit einem Querschnitt von 2,5 mm2 (AWG 14), um den Erdungsanschluss herzustellen. Sorgen Sie dafür, dass sich der Anschlusspunkt so nahe wie möglich am S-Panel PC befindet und die Erdungsdrähte so kurz wie möglich gehalten werden. |
Erdung der Ein-/Ausgangs-Signalleitungen
|
|
|
EXPLOSIONSGEFAHR IN EX-GEFÄHRDETEN BEREICHEN |
|
Verwenden Sie dieses Produkt nicht in Gefahrenbereichen. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
Elektromagnetische Strahlung kann sich störend auf die Steuerungskommunikation des S-Panel PC auswirken.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oWenn sich die Verdrahtung von E/A-Leitungen unweit von Stromkabeln oder Funkgeräten nicht vermeiden lässt, verwenden Sie geschirmte Kabel und erden Sie ein Ende der Abschirmung über die Erdungsanschluss-Schraube des Magelis Industrial PC. oVerlegen Sie keine E/A-Leitungen in der Nähe von Netzkabeln, Hochfrequenzgeräten oder anderen Geräten, die elektromagnetische Störungen verursachen können. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
