Beschreibung der Profibus DP-Schnittstelle
Die Schnittstelle HMIYMINPRO1 ist für die industrielle Kommunikation mit dem Feldbus-Protokoll (Profibus DP-Master oder -Slave) geeignet. Sie sind mit der mini-PCIe-Karte kompatibel.
HINWEIS: Laden Sie Firmware und Konfiguration herunter. Verwenden Sie den entsprechenden Master- oder Slave-DTM in der Konfigurationssoftware SYCON.net (HILSCHER CIFX 90E-DP\ET\F\MR\ADVA/+ML).

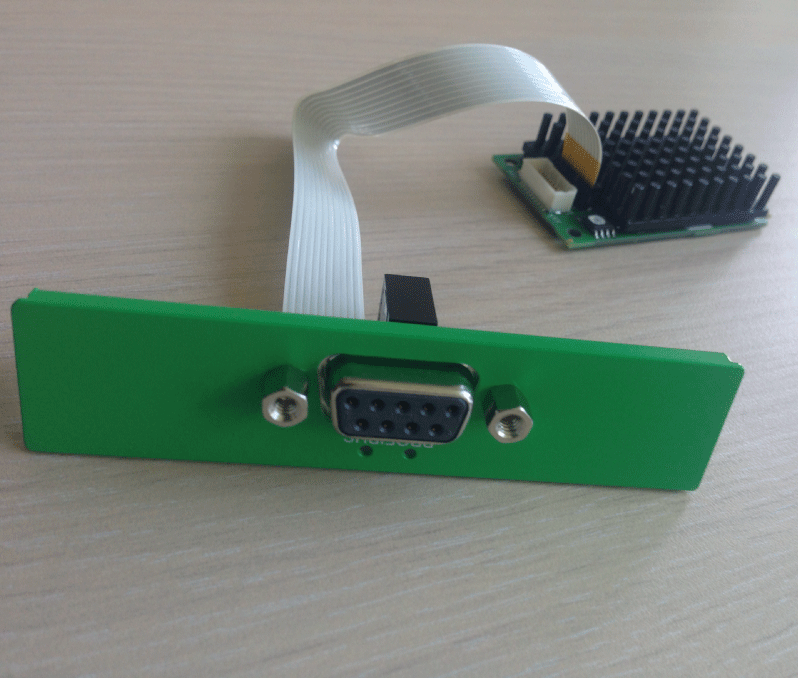

Die nachstehende Abbildung zeigt die Profibus DP-Schnittstelle:
Beschreibung der Profibus DP-Schnittstelle
Die nachstehende Tabelle enthält die technischen Kenndaten für die Profibus DP-Schnittstelle:
|
Merkmale |
Werte |
|---|---|
|
Allgemein |
|
|
Bustyp |
mini-PCIe-Karte, Version 1.2 |
|
Steckverbinder |
1 x 9-polige D-Sub-Buchse |
|
Speicher |
SDRAM 8 MB / Serieller Flash-EPROM 4 MB |
|
Größe des Dual-Port-Speichers |
64 KB |
|
Leistungsaufnahme |
600 mA bei 3,3 VDC |
|
Kommunikation |
|
|
Protokoll |
Profibus DP V1 |
|
Signalunterstützung |
RxD/TxD-P, RxD/TxD-N |
|
Übertragungsrate |
33 MHz |
|
Abmessungen |
60 x 45 x 9,5 mm (2.36 x 1.77 x 0.37 in) |
Die nachstehende Tabelle enthält die Kenndaten für Profibus DP:
|
Merkmale |
Profibus DP-Slave |
Profibus DP-Master |
|---|---|---|
|
Slave max. |
– |
125 |
|
Zyklische Daten max. |
244 Byte |
244 Byte/Slave |
|
Azyklisches Lesen/Schreiben |
6.240 Byte |
|
|
Max. Anzahl an Modulen |
24 |
– |
|
Konfigurationsdaten |
244 Byte |
244 Byte/Slave |
|
Parameterdaten |
237 Byte |
|
HINWEIS: Zur Konfiguration des Masters ist eine GSD-Datei (Gerätebeschreibungsdatei) erforderlich. Die Einstellungen im verwendeten Master müssen mit den Einstellungen im Slave übereinstimmen, damit eine Kommunikation durchgeführt werden kann. Hauptparameter: Stationsadresse, ID-Nummer, Baudrate und Konfigurationsdaten (Konfigurationsdaten für die Ausgangs- und Eingangslänge).
Diese Schnittstelle wird verwendet, um den S-Panel PC über ein Kabel mit dezentralen Geräten zu verbinden. Der verwendete Steckverbinder ist ein 9-poliger D-Sub-Stecker.
Bei Verwendung eines langen SPS-Kabels zum Anschluss des S-Panel PC weist das Kabel möglicherweise andere elektrische Potenziale als der Panel PC auf, auch wenn beide geerdet sind.
Die nachstehende Tabelle zeigt die Pinbelegung des 9-poligen D-Sub-Anschlusses:
|
Pin |
Belegung |
Beschreibung |
9-polige D-Sub-Steckbuchse |
|---|---|---|---|
|
1 |
– |
– |
|
|
2 |
– |
– |
|
|
3 |
RxD/TxD-P |
Empfangs-/Sendedaten-P B-Anschluss |
|
|
4 |
– |
– |
|
|
5 |
GND |
Referenzpotential |
|
|
6 |
VP |
Positive Versorgungsspannung |
|
|
7 |
– |
– |
|
|
8 |
RxD/TxD-N |
Empfangs-/Sendedaten-N A-Anschluss |
|
|
9 |
– |
– |
Sind Kommunikationskabel extrem hohen Gewichten oder Belastungen ausgesetzt, könnten hierdurch Geräte getrennt werden.
|
|
|
LEISTUNGSVERLUST |
|
oStellen Sie sicher, dass die Kommunikationsverbindungen die Kommunikationsports des Magelis Industrial PC nicht übermäßig belasten. oBefestigen Sie die Kommunikationskabel sicher am Bedienpult oder am Schaltschrank. oVerwenden Sie ausschließlich 9-polige D-Sub-Kabel mit einem Verriegelungssystem in einwandfreiem Zustand. |
|
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben. |
|
Teilenummer |
Beschreibung |
S-Panel PC |
|---|---|---|
|
HMIYMINPRO1 |
Schnittstelle Profibus mit NVRAM, 128 Mb + ML |
Ja |

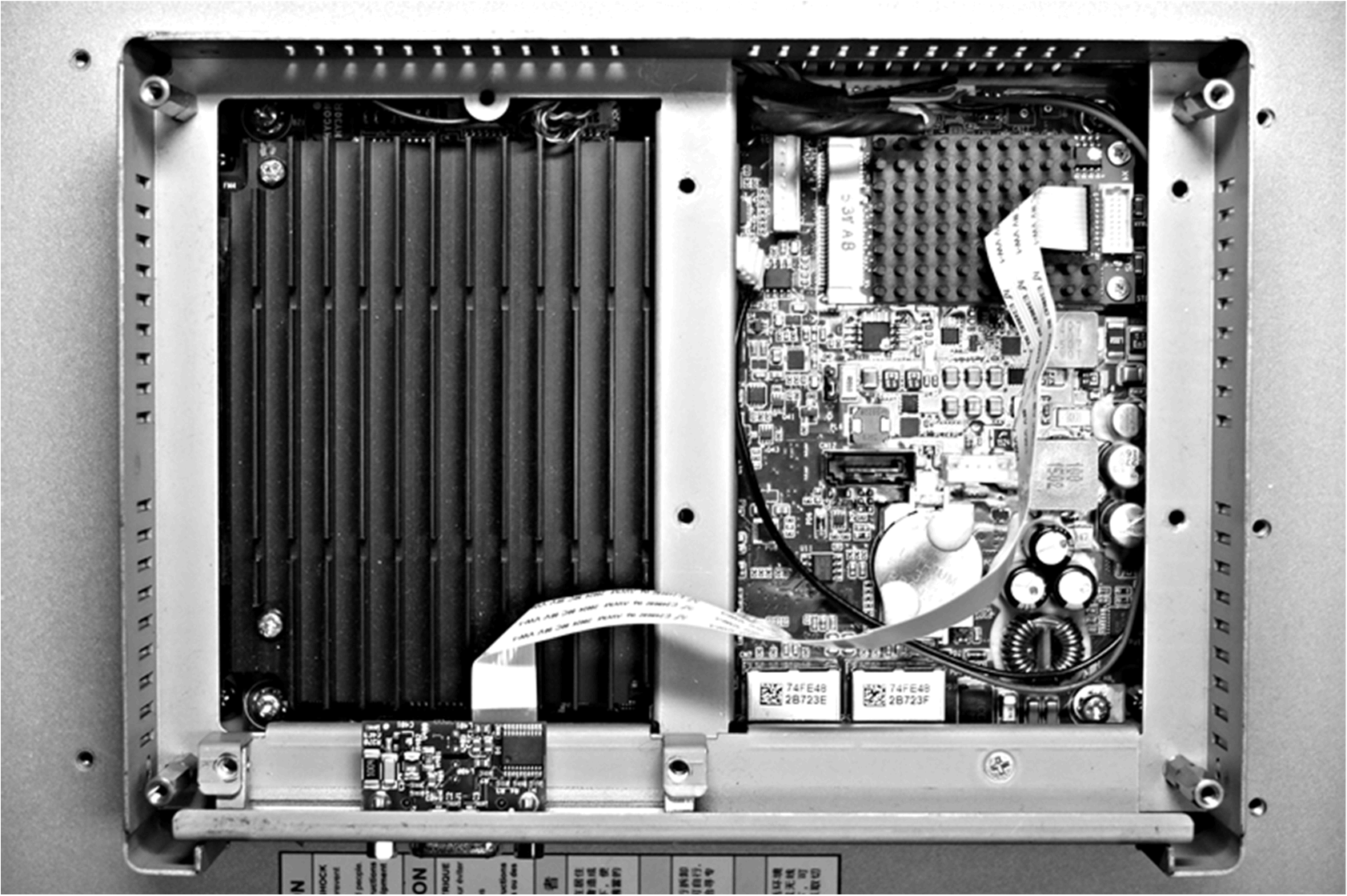

S-Panel PC:
Gerätemanager und Hardwareinstallation
Installieren Sie den Treiber, bevor Sie die Schnittstelle im S-Panel PC installieren. Der Datenträger für die Treiberinstallation ist im Lieferpaket enthalten. Nach der Installation der Schnittstelle können Sie mithilfe des Gerätemanagers sicherstellen, dass die Schnittstelle im System ordnungsgemäß installiert ist.
