Anschließen der Spannungsversorgung 230 VAC

Übersicht

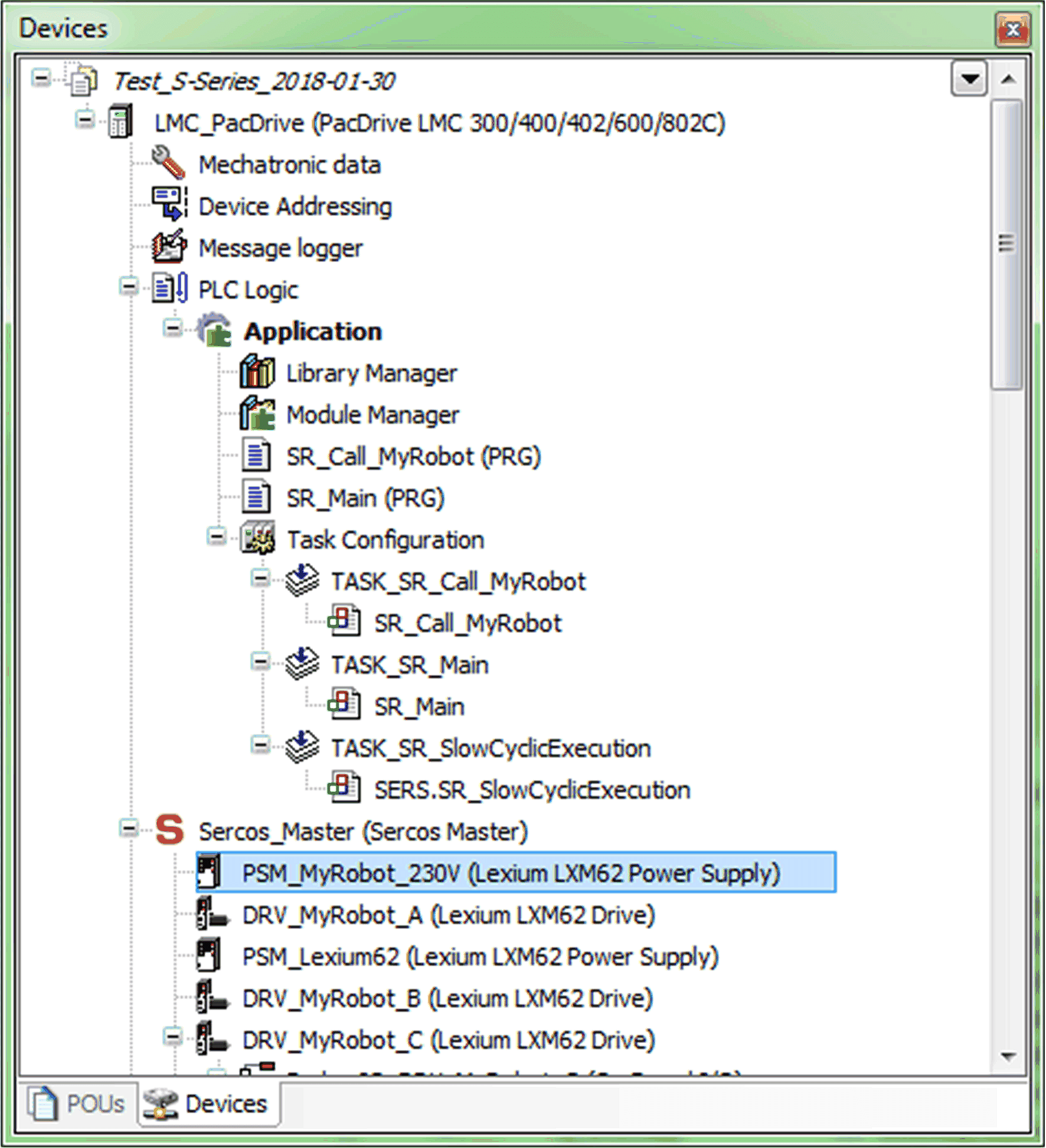

Der Roboter der S-Series wird mit einer Versorgungsspannung von 230 VAC betrieben. Aus diesem Grund wird eine zusätzliche 230-VAC-Spannungsversorgung hinzugefügt:

HINWEIS: Die Roboter der S-Series sind ausschließlich mit der Lexium 62 Power Supply kompatibel.

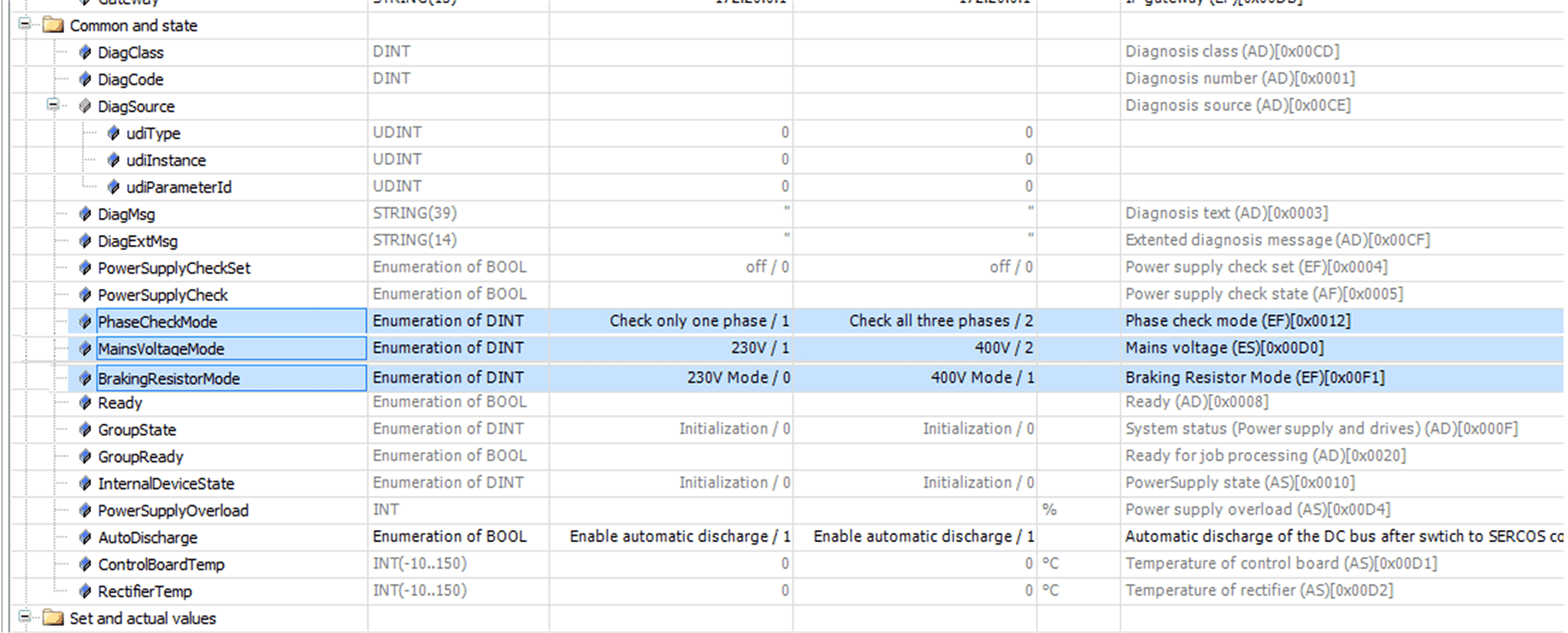

Spannungsversorgungsparameter

Die folgenden Spannungsversorgungsparameter sind auf eine Phase und 230 VAC Spannung konfiguriert:





oPhaseCheckMode: Wert = Check only one phase / 1

oMainsVoltageMode: Value = 230V / 1

oBrakingResistorMode: Wert = 230V Mode / 1

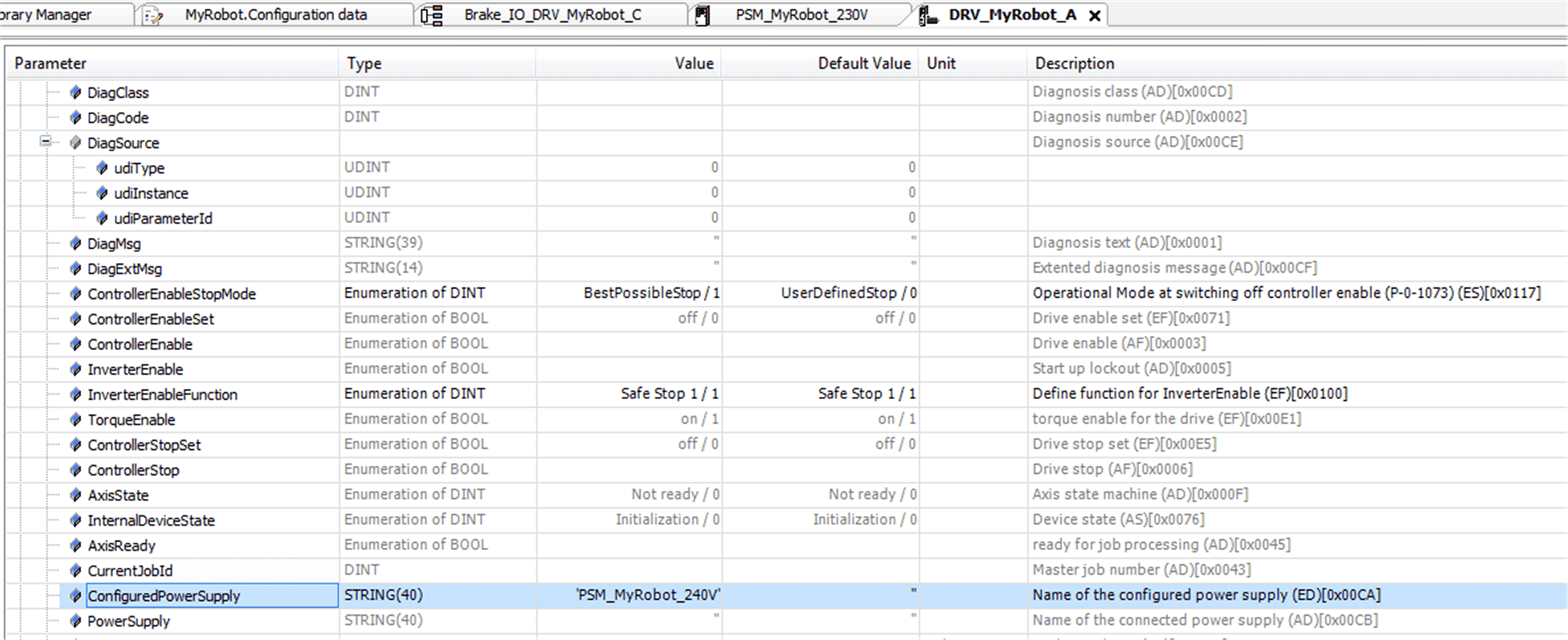

Konfigurierter Spannungsversorgungsname

Der konfigurierte Spannungsversorgungsname wird in den Parameter ConfiguredPower­Supply der entsprechenden Antriebe der S-Series (A...D) geschrieben:





Konfiguration einer einphasigen 230-VAC-Spannungsversorgung

Über Gerät hinzufügen > Lexium 62 Power Supply wird eine einphasige 230-VAC-Spannungsver­sorgung konfiguriert.

HINWEIS: Eine dreiphasige Lexium 62 Power Supply mit 230 VAC muss konfiguriert oder manuell angepasst werden.
