Ausnahmebehandlung - Allgemeine Informationen

Einführung

Die Hauptansicht Ausnahmebehandlung bietet eine übersichtliche Darstellung der Ausnahmen in der Modulstruktur (analog zum Struktureditor).

Im Editor Ausnahmebehandlung können Sie Folgendes anzeigen und festlegen:

oAusnahmen für die MainMachine, für Modulgruppen und für jedes einzelne Modul

oReaktionen für die MainMachine, für Modulgruppen und für jedes einzelne Modul

oGlobale Reaktionen klicken.

oGlobale Ausnahmeliste (online, read-only-Ansicht)

HINWEIS: In diesem Editor kann die Modulstruktur nicht geändert werden (Module verschieben, hinzufügen, löschen usw.). Dazu müssen Sie zum Struktureditor umschalten.

Öffnen der Registerkarte „Ausnahmebehandlung“

Schritt	Aktion
1	Doppelklicken Sie auf den Knoten EDESIGN_Application in der Gerätebaustruktur unter SPS-Logik. Ergebnis: Der Struktureditor wird geöffnet.
2	Klicken Sie auf die Registerkarte Ausnahmebehandlung.

Schritt

Aktion

Doppelklicken Sie auf den Knoten EDESIGN_Application in der Gerätebaustruktur unter SPS-Logik.

Ergebnis: Der Struktureditor wird geöffnet.

Klicken Sie auf die Registerkarte Ausnahmebehandlung.

Beschreibung der Registerkarte

Bezeichnung	Beschreibung
Schaltfläche Globale Ausnahmeliste	Klicken Sie auf diese Schaltfläche, um den Editor Globale Ausnahmeliste zu öffnen. HINWEIS: Diese Liste hat im Offline-Modus keine Funktion.
Rot dargestellte Schaltfläche Globale Ausnahmeliste	Mindestens eine Ausnahme steht an oder mindestens eine Ausnahme plus beliebig viele Warnungen stehen an.
Gelb dargestellte Schaltfläche Globale Ausnahmeliste	Mindestens eine Warnung steht an.
Schaltfläche Globale Reaktionen	Klicken Sie auf diese Schaltfläche, um den Editor zur Definition von globalen Reaktionen zu öffnen.
Schaltfläche Diag Quit	Klicken Sie auf diese Schaltfläche, um die anstehenden Ausnahmen und Warnungen zu quittieren. Nach der Quittierung werden die roten oder gelben Schaltflächen/Module/Modulgruppen erneut grau dargestellt, sofern keine weiteren Ausnahmen anstehen. HINWEIS: Diese Schaltfläche hat im Offline-Modus keine Funktion.
Rot dargestellte Schaltfläche Diag Quit	Mindestens eine Ausnahme steht an oder mindestens eine Ausnahme plus beliebig viele Warnungen stehen an.
Gelb dargestellte Schaltfläche Diag Quit	Mindestens eine Warnung steht an.

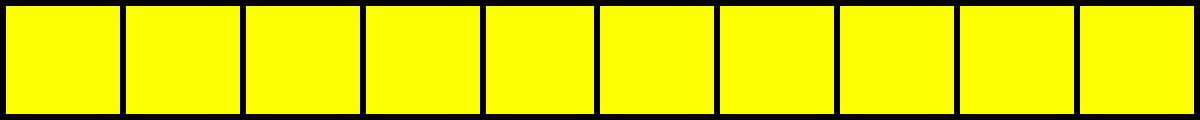

	In dieser Leiste werden die Nummern der gesetzten/aktiven Reaktionen rot dargestellt. Nach der Quittierung werden die Nummern der gesetzten/aktiven Reaktionen angezeigt. HINWEIS: Diese Leiste hat im Offline-Modus keine Funktion.
Schaltfläche Ausnahmen	Klicken Sie auf diese Schaltfläche, um den Editor Definition von Ausnahmen für das Modul bzw. die Modulgruppe zu öffnen.
Schaltfläche Reaktionen	Klicken Sie auf diese Schaltfläche, um den Editor Definition von Reaktionen für das Modul bzw. die Modulgruppe zu öffnen.
Rot dargestellte Module/Modulgruppe	Dieses Modul/diese Modulgruppe hat mindestens eine Ausnahme oder mindestens eine Ausnahme plus beliebig viele Warnungen ausgelöst.
Gelb dargestellte Module/Modulgruppe	Dieses Modul/diese Modulgruppe hat mindestens eine Warnung ausgelöst.
