Das Dialogfeld Projekteinstellungen > AS ermöglicht es Ihnen, Standardeinstellungen für AS-Objekte festzulegen. Diese Einstellungen werden automatisch einem neuen AS-Objekt in seinen Eigenschaften zugeordnet.
HINWEIS: Verwenden Sie die Schaltfläche Auf alle anwenden, um die in diesem Dialogfeld vorgenommenen Änderungen auf die vorhandenen AS-Objekte anzuwenden. Dadurch wird die Option Voreinstellung verwenden in der Registerkarte AS der Eigenschaften ausgewählt.
Die Einstellungen für Anordnung und Ansicht werden im Dialogfeld Tools > Optionen > AS-Editor festgelegt.
Code-Generierung
|
Nur aktive Transaktionen berechnen |
Wenn die Option Nur aktive Transaktionen berechnen aktiviert ist, dann wird Code nur für die aktive Transaktionen generiert. |
Registerkarte Flags (Variablen)
Die Registerkarte Flags listet die Flags auf, die implizit erstellte Variablen für das Überwachen und Kontrollieren der Verarbeitung in einem AS-Diagramm darstellen. Eine kurze Beschreibung ist in diesem Dialogfeld verfügbar. Ausführliche Informationen zu Flags erhalten Sie in der Beschreibung von Implizite Variablen – AS-Flags.
Sie können die automatische Deklaration (Deklarieren) aktivieren und für jede Flag-Variable verwenden(Verwenden), indem Sie das entsprechende Kontrollkästchen aktivieren. Diese Einstellungen werden anschließend als Standardeinstellungen für neue AS-Objekte verwendet.
HINWEIS: Eine automatisch deklarierte Flag-Variable ist im Deklarationsteil des AS-Editors im Online-Modus sichtbar.

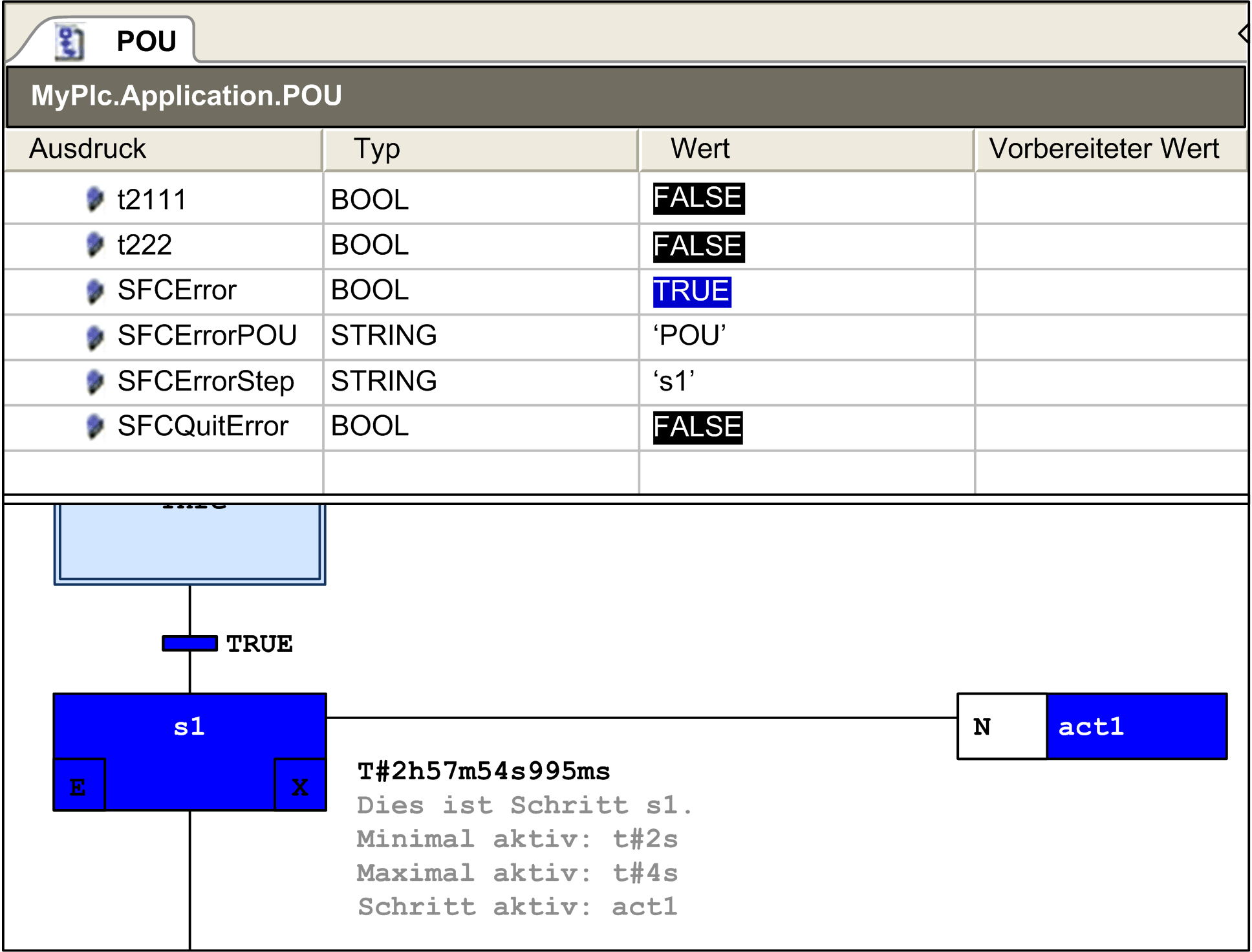

Beispiel eines AS-Fehler-Flags im Online-Modus des Editors
In Schritt s1 im AS-Objekt POU wurde ein Timeout durch das SFCError-Flag dokumentiert.
AS-Flags im Online-Modus:
