Funktions- und Funktionsbausteinssuche
EcoStruxure Machine Expert stellt den FFB Finder (Funktions- und Funktionsbausteinsuche) bereit, der Ihnen hilft, bestimmte Funktionen oder Funktionsbausteine zu finden, auch wenn Sie den genauen Namen nicht kennen.
Sie können die Funktions- und Funktionsbausteinsuche in folgenden Programmiersprachen verwenden, in denen das Einfügen von Funktionsbausteinen zulässig ist:
oCFC
oLD/KOP
oIL/AWL
oFBD
oST
Suchen einer Funktion oder eines Funktionsbaustein mithilfe des FFB Finders
Wenn Sie einen Programmiercode in EcoStruxure Machine Expert Logic Builder erstellen, gehen Sie an die Position, an der der Funktionsbaustein eingefügt werden soll, und öffnen Sie den FFB Finder wie folgt:
oWählen Sie das Menü Bearbeiten > FFB Finder,
oder
oklicken Sie mit der rechten Maustaste auf die entsprechende Stelle im Editor, und wählen Sie den Befehl FFB Finder... aus dem Kontextmenü.

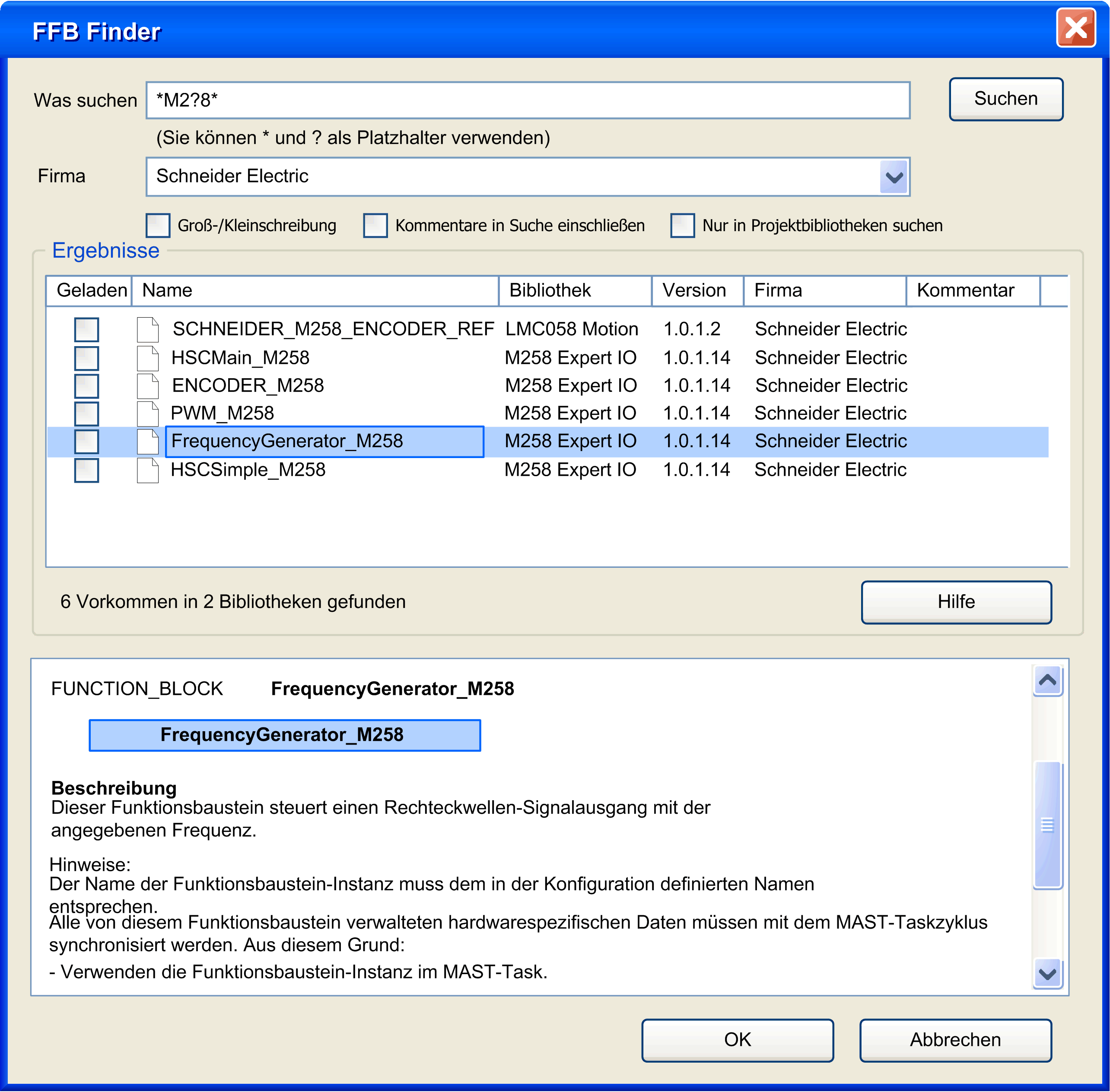

Das Dialogfeld FFB Finder wird angezeigt.
Das Dialogfeld FFB Finder enthält folgende Elemente zum Suchen nach einer Funktion oder einem Funktionsbaustein:
|
Element |
Beschreibung |
|---|---|
|
Was suchen |
Geben Sie im Textfeld Was suchen den Namen der Funktion oder des Funktionsbausteins ein, die bzw. den Sie in den Programmiercode einfügen möchten. Als Platzhalter können Sie ein Fragezeichen (?) verwenden, das genau ein Zeichen ersetzt, oder ein Sternchen (*), das mehrere oder überhaupt kein Zeichen ersetzt. |
|
Firma |
Wenn Sie die Firma kennen, die die Bibliothek mit dem gesuchten Funktionsbaustein erstellt hat, können Sie in der Liste Firma die zutreffende Firma auswählen. Dieser Parameter ist standardmäßig auf Alle Firmen gesetzt eingestellt. |
|
Groß-/Kleinschreibung |
Aktivieren Sie das Kontrollkästchen Groß-/Kleinschreibung, damit bei der Suche die Groß- und Kleinschreibung berücksichtigt wird. Dieses Kontrollkästchen ist standardmäßig nicht aktiviert. |
|
Kommentare in Suche einschließen |
Aktivieren Sie das Kontrollkästchen Kommentare in Suche einschließen, um die Zeichenfolge nicht nur im Namen der Funktionen und Funktionsbausteine zu suchen, sondern auch in den damit gespeicherten Kommentaren. Dieses Kontrollkästchen ist standardmäßig nicht aktiviert. |
|
Nur in Projektbibliotheken suchen |
Aktivieren Sie das Kontrollkästchen Nur in Projektbibliotheken suchen, um die Suche auf Bibliotheken einzuschränken, die in der aktuellen Anwendung verwendet werden. Dieses Kontrollkästchen ist standardmäßig nicht aktiviert und der Suchvorgang bezieht alle Bibliotheken ein, die auf dem EcoStruxure Machine Expert-PC installiert sind. |
|
Suchen |
Klicken Sie auf die Schaltfläche Suchen oder drücken Sie die EINGABETASTE, um nach der Funktion oder dem Funktionsbaustein zu suchen. |
Vom FFB Finder zurückgegebene Ergebnisse
Alle Funktionen oder Funktionsbausteine, die den eingegebenen Suchkriterien entsprechen, werden in der Liste Ergebnisse mit folgenden Informationen angezeigt:
oName der Funktion oder des Funktionsbausteins
oBibliothek, in der die Funktion oder der Funktionsbaustein gespeichert ist
oVersion der Bibliothek
oFirma, die die Bibliothek erstellt hat
oWenn ein Kommentar verfügbar ist, wird dieser in der Spalte auf der rechten Seite angezeigt.
oDie Spalte Geladen auf der linken Seite gibt an, ob die Bibliothek, in der die Funktion oder der Funktionsbaustein gespeichert ist, bereits im aktuellen Projekt verwendet wird.
Um weitere Informationen zu einer Funktion bzw. einem Funktionsbaustein anzuzeigen, wählen Sie diese bzw. diesen in der Liste aus. Im Feld unten wird eine Grafik der Funktion / des Funktionsbausteins mit den zugehörigen Eingängen und Ausgängen angezeigt, sowie eventuell zusätzlich verfügbare Beschreibungen oder Informationen.
Integrieren einer Funktion / eines Funktionsbausteins in einen Programmiercode
Um vom FFB Finder gefundene Funktionen oder Funktionsbausteine in den Programmiercode zu integrieren, wählen Sie sie in der Liste Ergebnisse aus und
odoppelklicken Sie auf den in der Liste Ergebnisse ausgewählten Eintrag
ooder klicken Sie auf die Schaltfläche OK.
Die ausgewählte Funktion bzw. der ausgewählte Funktionsbaustein wird an der Stelle eingefügt, an der sich Ihr Cursor im Programmiercode befindet, und die entsprechende Bibliothek wird automatisch geladen.
Wiederholen Sie diesen Vorgang, wann immer Sie Unterstützung bei der Suche nach bestimmten Funktionen/Funktionsbausteinen benötigen.
