Das Dialogfeld Einstellung der Anzeige umfasst die Konfiguration der Anzeigeeinstellungen des Trace-Diagramms für X-Achse und Y-Achse sowie eine Vorschau im Trace-Diagramm.
Klicken Sie auf die Schaltfläche Einstellung der Anzeige im Dialogfeld Trace-Konfiguration, um das Dialogfeld Einstellung der Anzeige zu öffnen.
Sie können die Einstellungen mit den folgenden Schaltflächen verwalten:
|
Schaltfläche |
Beschreibung |
|---|---|
|
Reset |
Mit diesem Befehl setzt EcoStruxure Machine Expert die Einstellungen auf die Standardwerte zurück. |
|
Als Standard verwenden |
Mit diesem Befehl speichert EcoStruxure Machine Expert die Einstellungen als Standardwerte. |

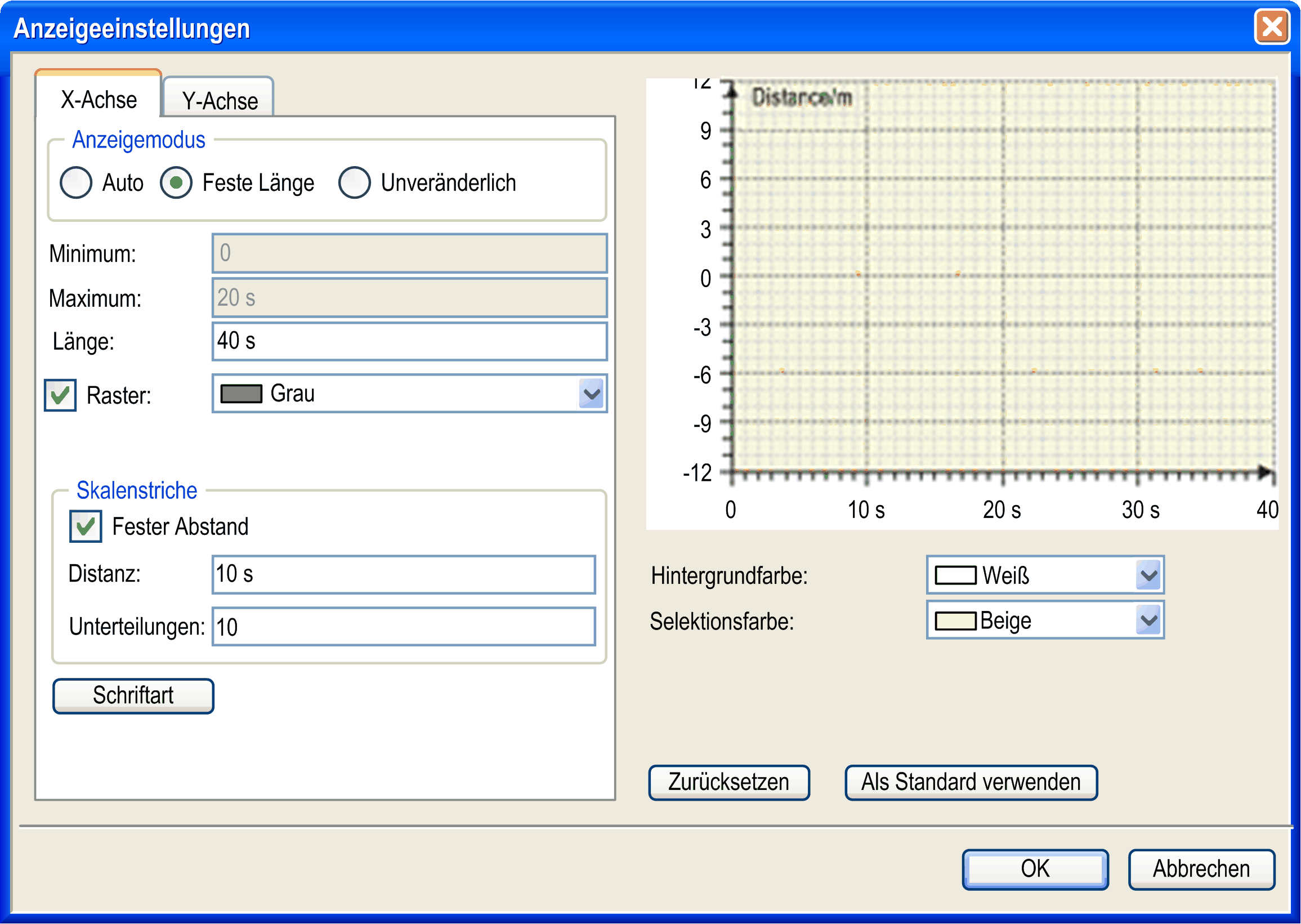

Die Registerkarte X-Achse des Dialogfelds Einstellung der Anzeige
|
Parameter |
Beschreibung |
|
|---|---|---|
|
Anzeigemodus |
Skalierung |
|
|
|
Auto |
Wenn diese Option aktiviert ist, erfolgt eine automatische Skalierung in EcoStruxure Machine Expert. |
|
Feste Länge |
Wenn diese Option aktiviert ist, zeigt EcoStruxure Machine Expert ein Segment konstanter Länge an. |
|
|
Fest |
Wenn diese Option aktiviert ist, zeigt EcoStruxure Machine Expert ein Segment von Minimum bis Maximum an. |
|
|
Minimum |
Anfangswert des Segments. Anforderung: Der Darstellungsmodus ist auf Fest gesetzt. |
|
|
Maximum |
Endwert des Segments. Anforderung: Der Darstellungsmodus ist auf Fest gesetzt. |
|
|
Länge |
Konstante Segmentlänge; EcoStruxure Machine Expert passt den Anfangswert an. |
|
|
Raster |
Wenn diese Option aktiviert ist, wird ein Diagramm mit Rasterlinie in Y-Richtung angezeigt. Wählen Sie die Farbe der Rasterlinien aus der Liste aus. |
|
|
Skalenstriche |
– |
|
|
|
Fester Abstand |
Wenn diese Option aktiviert ist, zeichnet EcoStruxure Machine Expert Unterteilungsmarkierungen mit Distanz und Unterteilungen. |
|
Distanz |
Distanz zwischen Unterteilungsmarkierungen. |
|
|
Unterteilungen |
Anzahl der Unterteilungen zwischen den Unterteilungsmarkierungen. |
|
|
Schriftart |
Schriftart für die X-Achse. |
|

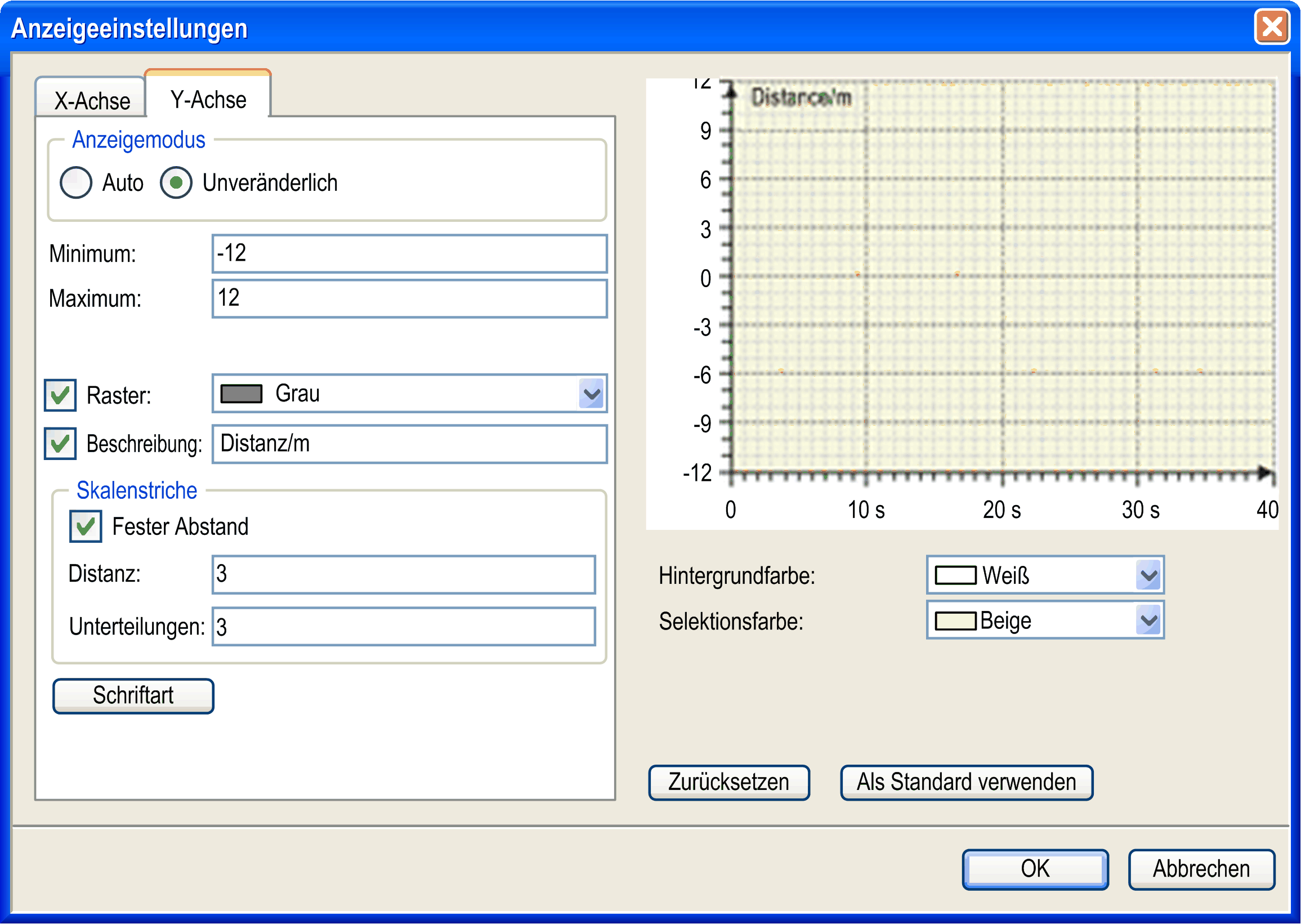

Die Registerkarte Y-Achse des Dialogfelds Einstellung der Anzeige
|
Parameter |
Beschreibung |
|
|---|---|---|
|
Anzeigemodus |
Skalierung |
|
|
|
Auto |
Wenn diese Option aktiviert ist, erfolgt eine automatische Skalierung in EcoStruxure Machine Expert. |
|
Fest |
Wenn diese Option aktiviert ist, zeigt EcoStruxure Machine Expert ein Segment von Minimum bis Maximum an. |
|
|
Minimum |
Anfangswert des angezeigten Segments. Anforderung: Der Darstellungsmodus ist auf Fest gesetzt. |
|
|
Maximum |
Endwert des angezeigten Segments. Anforderung: Der Darstellungsmodus ist auf Fest gesetzt. |
|
|
Raster |
Wenn diese Option aktiviert ist, wird ein Diagramm mit Rasterlinie angezeigt. Wählen Sie die Farbe der Rasterlinien aus der Liste aus. |
|
|
Beschreibung |
Wenn diese Option aktiviert ist, wird für die Achse die Beschriftung Beschreibung angezeigt. |
|
|
Skalenstriche |
– |
|
|
|
Fester Abstand |
Wenn diese Option aktiviert ist, zeichnet EcoStruxure Machine Expert Unterteilungsmarkierungen mit Distanz und Unterteilungen. |
|
Distanz |
Distanz zwischen Unterteilungsmarkierungen. |
|
|
Unterteilungen |
Anzahl der Unterteilungen zwischen den Unterteilungsmarkierungen. |
|
|
Schriftart |
Schriftart für die Y-Achse. |
|
Parameter des Koordinatensystems
|
Parameter |
Beschreibung |
|---|---|
|
Hintergrundfarbe |
Wählen Sie die Hintergrundfarbe für das Koordinatensystem aus der Liste aus. |
|
Selektionsfarbe |
Wählen Sie die Hintergrundfarbe für das Koordinatensystem aus der Liste aus. Diese Farbe wird verwendet, solange das Diagramm im Trace-Fenster ausgewählt ist. |
