Hinzufügen und Erstellen einer Geräteschnittstelle mit DTM über Modbus SL

Unterstützte Geräte

Der Modbus Serial Line Manager unterstützt die folgenden Geräte:

Unterstützte Geräte	DTM-Name
Altivar 320	Altivar 320 Advanced Settings
Altivar 340	Altivar 340 Advanced Settings
Altivar 6••	Altivar 6••
Altivar 9••	Altivar 9••
Lexium 32 A	Lexium 32 A Advanced Settings
Lexium 32 C	Lexium 32 C Advanced Settings
Lexium 32 i	Lexium 32 i Advanced Settings
Lexium 32 M	Lexium 32 M - S Advanced Settings
Lexium 32 S	Lexium 32 M - S Advanced Settings
TeSys U	TeSysU Advanced Settings
TeSys T	TeSysT Advanced Settings
Harmony XB5R	ZBRN2 Advanced Settings

Hinzufügen eines DTM

Um Ihrem Projekt ein DTM hinzuzufügen, wählen Sie das benötigte unterstützte Gerät im Hardware-Katalog aus, ziehen es auf die Gerätestruktur und legen es auf dem Modbus_Serial_Line_Manager ab.

Weitere Informationen zum Hinzufügen von Geräten in einem Projekt finden Sie unter:

• Verwenden der Methode Drag&Dop (Ziehen und Ablegen)

• Verwenden der Kontextmenüs oder Plus-Schaltflächen

HINWEIS:

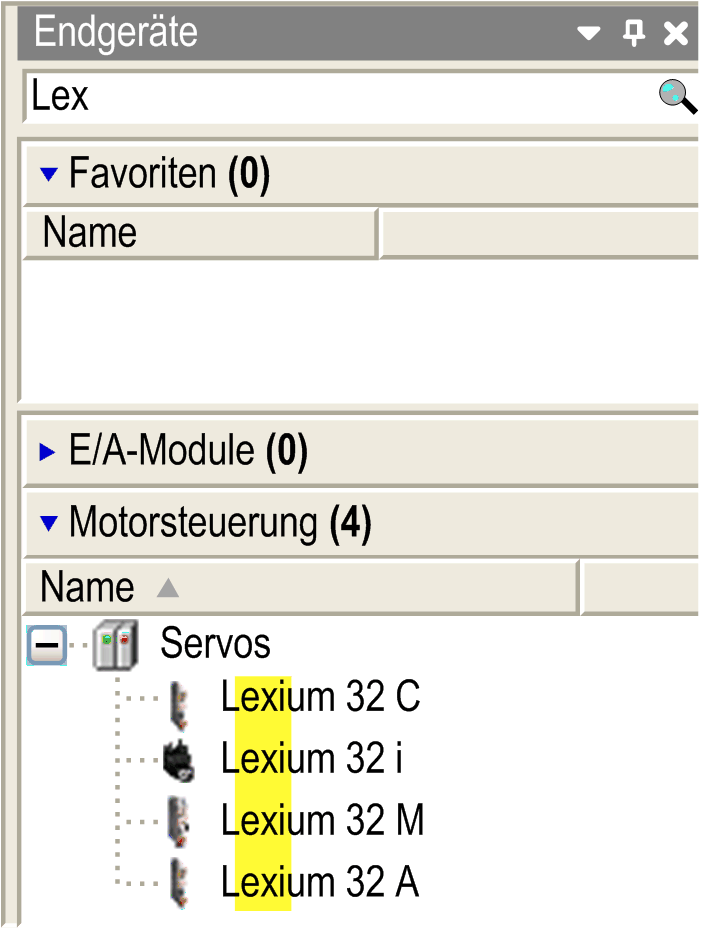

Sie können im Suchbereich G-SE-0028144.1_1.jpg des Hardware-Katalogs die Anzeige der Geräte filtern:

Geräteeditor-Fenster

Doppelklicken Sie auf den DTM- Knoten, um das Geräteeditor-Fenster zu öffnen.

Das Geräteeditor-Fenster enthält die folgenden Registerkarten:

Registerkarte „DTM-Information“

Die Registerkarte „DTM-Information“ umfasst zwei Bereiche:

Bereich	Beschreibung
DTM-Informationen	Allgemeine Informationen zu dem Gerät
Kommunikation	Überwachung von Status, Fortschritt und Vaterobjekt des Geräts

Registerkarte „Konfiguration“

Der DTM wird auf dieser Registerkarte geöffnet.

Schritt	Aktion
1	Klicken Sie mit der rechten Maustaste auf die Gerätestruktur und wählen Sie den Befehl Erweiterte Konfiguration > Dokumentation. Ergebnis: Die Gerätedokumentation wird geöffnet.
2	Wählen Sie ein Hilfedokument aus. Ergebnis: Das Dokumentationsmenü des Geräte-DTM wird angezeigt.

Schritt

Aktion

Klicken Sie mit der rechten Maustaste auf die Gerätestruktur und wählen Sie den Befehl Erweiterte Konfiguration > Dokumentation.

Ergebnis: Die Gerätedokumentation wird geöffnet.

Wählen Sie ein Hilfedokument aus.

Ergebnis: Das Dokumentationsmenü des Geräte-DTM wird angezeigt.

Registerkarte „Informationen“

Diese Registerkarte zeigt allgemeine Informationen zum Gerät an (Name, Beschreibung, Hersteller, Version, Abbild).

Registerkarte „Status“

Zeigt gerätespezifische Status- und Diagnosemeldungen an.
