Modbus-TCP- und EtherNet/IP-DTM-Konnektivität
Die Verbindung zu Ihrem Gerät über Modbus TCP oder EtherNet/IP kann von vielen Einstellungen abhängen:
oGeräteeinstellungen
oPC-Einstellungen
oEinstellungen der Steuerung
oNetzwerkinfrastruktur
oArchitektur
|
Schritt |
Aktion |
|---|---|
|
1 |
Erstellen Sie die Anwendung und laden Sie sie in die Steuerung. |
|
2 |
Konfigurieren Sie die Geräte-IP-Adresse oder die Adressierungsmethode (DHCP, BOOTP). |
|
3 |
Schalten Sie das Gerät aus und wieder ein. Dies ist für einige Geräte erforderlich, damit sie die richtigen Netzwerkeinstellungen abrufen können. |
|
4 |
Bei Bedarf können Sie die Verbindung zum Zugriff auf das Gerät bearbeiten. |
|
5 |
Wählen Sie im Kontextmenü des Geräts die erforderliche DTM-Funktion aus (Vom Gerät laden, Auf das Gerät laden usw.). Siehe DTM-Kontextmenü. |
DTMs auf Modbus TCP und EtherNet/IP sind nur direkt über Ethernet erreichbar.
HINWEIS: Eine transparente USB-zu-Ethernet-Verbindung über die Steuerung zum Gerät wird nicht unterstützt.
oDie IP-Adresse in der DTM-Konfiguration muss mit der tatsächlichen IP-Adresse des Geräts übereinstimmen. Überprüfen Sie die IP-Adresse des Geräts selbst (auf der Anzeige oder anders).
oStellen Sie sicher, dass die IP-Adresse nicht von einem anderen Gerät im Netzwerk verwenden wird. (Überprüfen Sie dies durch Anpingen der Adresse über Ethernet, oder fragen Sie den IT-Systemverantwortlichen.)
oStellen Sie sicher, dass die IP-Adresse des Ethernet-Ports der Steuerung im Gerät als Gateway-Adresse festgelegt ist.

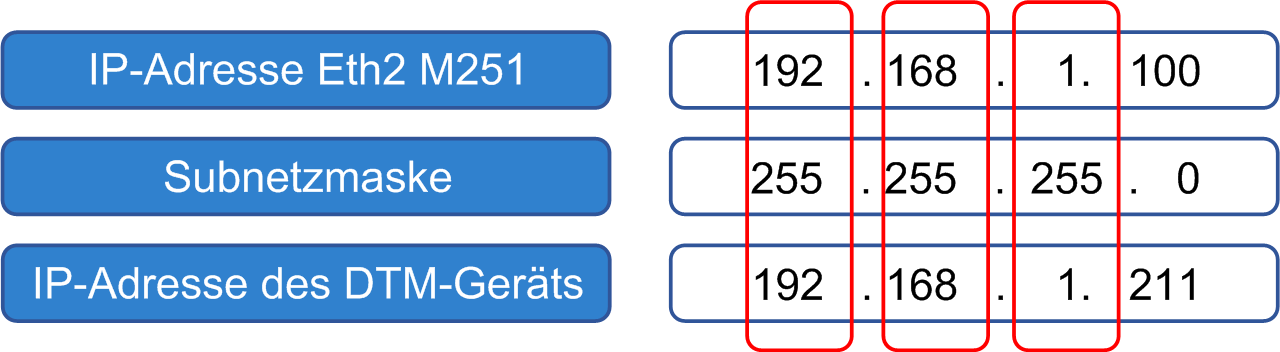

oStellen Sie sicher, dass Ihr Gerät sich in dem Subnetz befindet, das in den IP-Adresseinstellungen des Ethernet-Ports der Steuerung definiert ist.
Automatische IP-Adresseinstellung über DHCP
oWenn die IP-Adresse automatisch vom DHCP-Server der Steuerung M251 festgelegt wurde, prüfen Sie die Tabelle Netzwerkmanager der Steuerung M251 (siehe Netzwerkmanager).
oStellen Sie sicher, dass in der Tabelle Netzwerkmanager die IP-Adresse des Ethernet-Ports der Steuerung im Gerät als Gateway-Adresse des Geräts festgelegt ist.
oBetrachten Sie Ihre -Steuerung als Gateway oder Router zwischen Ihrem PC (Steuerungsnetzwerk) und dem Gerät (Industrial-Ethernet-Port).
oStellen Sie sicher, dass der IP-Weiterleitungsservice aktiviert ist (Kontrollkästchen IP-Weiterleitung aktivieren, siehe Sicherheitsparameter).
oStellen Sie sicher, dass die IP-Adresse des Ethernet-Ports der Steuerung im Gerät als Gateway-Adresse festgelegt ist.
oStellen Sie sicher, dass Ihr Gerät sich in dem Subnetz befindet, das in den IP-Adresseinstellungen des Ethernet-Ports der Steuerung definiert ist.
oVergewissern Sie sich, dass Ihr PC sich im selben Subnetz befindet wie einer der Ethernet-Ports der Steuerung.
Modbus TCP-zu-Modbus SL-Gateway und Einheits-ID
Wenn ein Gerät über Modbus SL hinter einem Modbus TCP/Modbus SL-Gateway verbunden ist, muss die Einheits-ID mit der Modbus SL-Adresse des Geräts übereinstimmen.
Modbus TCP-Gerät und Einheits-ID
Die Einheits-ID des DTM muss auf 248 gesetzt sein.
