Der TM5-Funktionsbaustein StrainGauge ermöglicht kalibrierte Messungen. Vor der Durchführung von Messungen müssen Sie Ihr System kalibrieren.
|
Schritt |
Aktion |
|---|---|
|
1 |
Definieren Sie einen ersten Bezugspunkt. |
|
2 |
Definieren Sie einen zweiten Bezugspunkt. |
|
3 |
Definieren Sie ein Tara. |

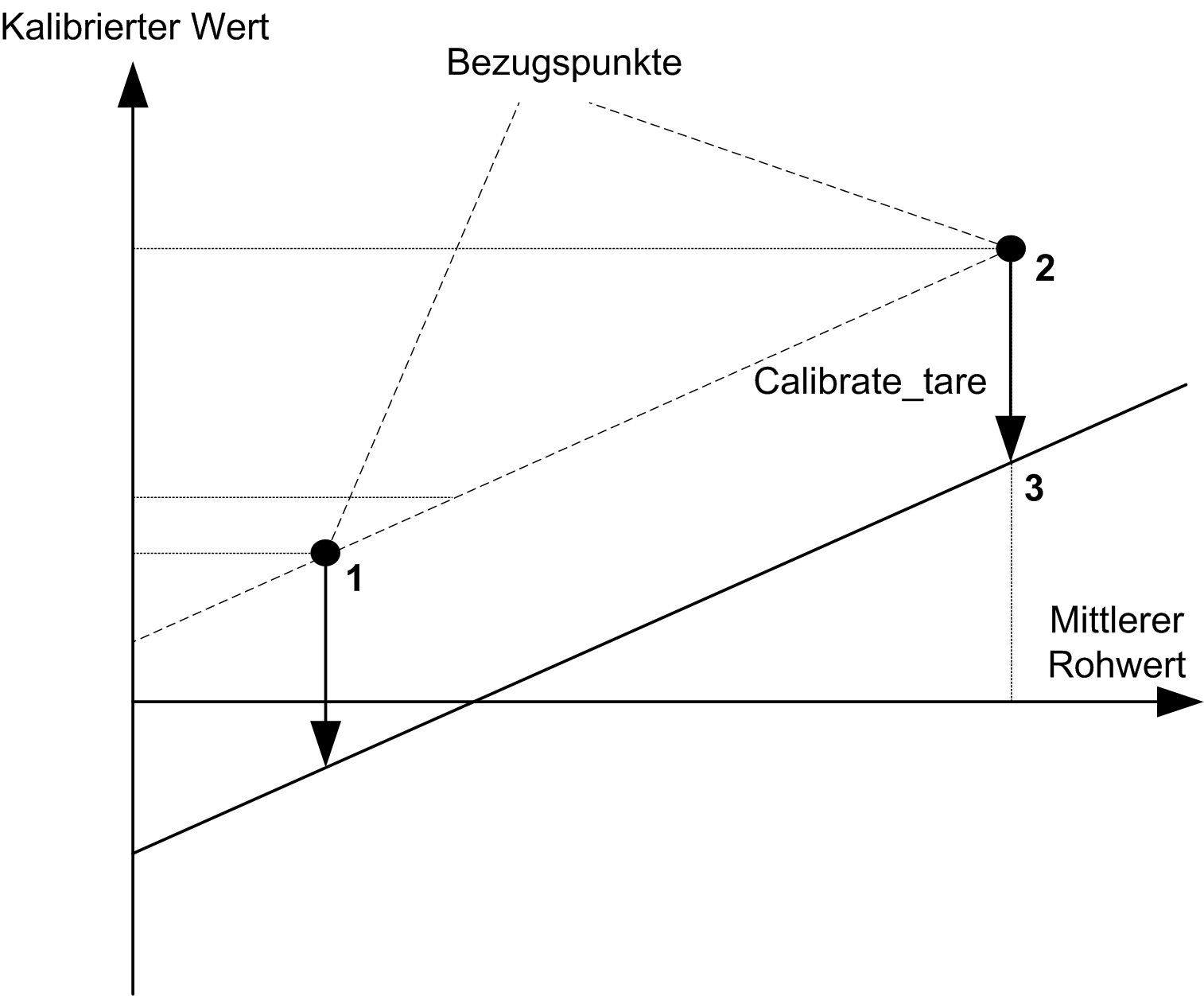

Die kalibrierte Messung erfolgt durch lineare Interpolation:
Die kalibrierte Linie wird in einer Variablen vom Typ StrainGaugeParameter gespeichert.
HINWEIS: Für die Definition der Kalibrierungslinie wird empfohlen, die beiden Bezugspunkte um einen Nennmesswert zu wählen. Der erste Bezugspunkt liegt bei 10 bis 20 % des Messwerts und der zweite Bezugspunkt bei 50 bis 60 % des Nennwerts.
