Typ

Funktionsbaustein

Verfügbar ab

V1.0.0.0

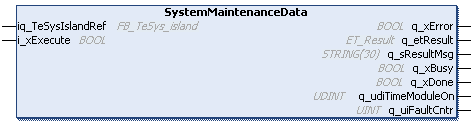

iq_TeSysIslandRef

FB_TeSys_island

Verweis auf das TeSys island-Gerät.

i_xExecute

BOOL

Bei einer steigenden Flanke an diesem Eingang startet der Funktionsbaustein die Ausführung. Die Ausgänge q_xDone, q_xError, q_etResult und q_etResultMsg werden bei fallenden Flanke an i_xExecute zurückgesetzt. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.

q_xError

BOOL

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,

q_etResult

ET_Result

Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.

q_sResultMsg

STRING[30]

Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.

q_xBusy

BOOL

Wenn dieser Ausgang auf TRUE gesetzt wird, bedeutet das, dass der Funktionsbaustein ausgeführt wird.

q_xDone

BOOL

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde die Ausführung erfolgreich abgeschlossen.

q_udiTimeModuleOn

UDINT

Dieses Register gibt die Zeit an, die das Modul während seiner Lebensdauer in Betrieb war (Einheit: h).

q_uiFaultCntr

UINT

Dieses Register gibt an, wie oft für dieses Modul ein Gerätefehler aufgetreten ist (Einheit: h). Dieser Wert berücksichtigt keine Gerätefehler, die die Speicherung im nicht-flüchtigen Speicher verhindern oder diesen beschädigen.
