Frequency_TO_Period: Berechnen der Periodedauer für eine gegebene Frequenz



Frequency_TO_Period Funktion

Anschlussplan

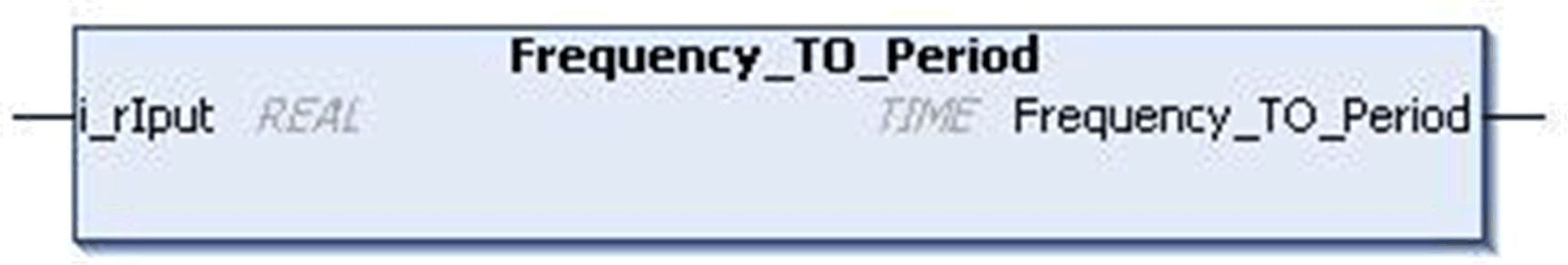

Diese Abbildung zeigt den Anschlussplan für die Frequency_TO_Period:






Funktionsbeschreibung

Die Funktion Frequency_TO_Period konvertiert eine Frequenz (Hertz) mit dem Datentyp REAL in eine Zeit. Das Ergebnis hat den Datentyp TIME.

Die Periodendauer wird aus der angegebenen Frequenz berechnet. Die Frequenz wird am Eingangspin i_rIput im Datenformat REAL eingegeben. Der entsprechende Zeitwert wird am Pin Frequency_TO_Period zurückgegeben und hat das Datenformat TIME.

Periodendauer = 1/Frequenz

HINWEIS: Wenn der Eingangswert nicht im vorgegebenen Bereich liegt, ist der Ausgang Null.

Beschreibung der Eingangspins

Diese Tabelle beschreibt die Eingangspins der Funktion Frequency_TO_Period:

Eingang

Datentyp

Beschreibung

i_rIput

REAL

Eingangsfrequenz 0,0...1000,0 Hz

Beschreibung der Ausgangspins

Diese Tabelle beschreibt die Ausgangspins der Funktion Frequency_TO_Period:

Ausgang

Datentyp

Beschreibung

Frequency_TO_Period

TIME

Periodendauer der Frequenz am Eingang. 0...4294967295 ms
