SR_FlipFlop: Zurücksetzen/Setzen des Flip-Flop Ein-/Ausgangs

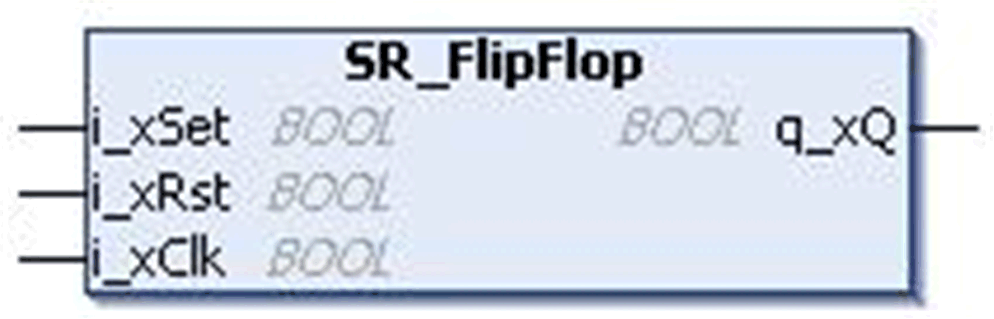

Diese Abbildung zeigt den Anschlussplan für den Funktionsbaustein SR_FlipFlop:
Der Funktionsbaustein SR_FlipFlop implementiert die Wahrheitstabelle für ein SR-Flip-Flop mit Set-Priorität.
Ein SR_FlipFlop ist ein Flip-Flop mit folgender Wahrheitstabelle:
|
i_xClk |
i_xSet |
i_xRst |
q_xQ(n+1) |
|---|---|---|---|
|
0 |
X |
X |
Q(n) |
|
1 |
0 |
0 |
Q(n) |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
|
n ‘n’ ist der aktuelle Status und (n+1) ist der nächste Status. |
|||
Er besitzt zwei Eingänge, einen Set-Eingang oder i_xSet zum Setzen und einen Reset-Eingang oder i_xRst zum Zurücksetzen. Weiterhin hat er einen Ausgang q_xQ. Wenn beide Eingänge (Set und Reset) high sind, hat der Set-Eingang Vorrang(i_xSet=1 und i_xRst=1).

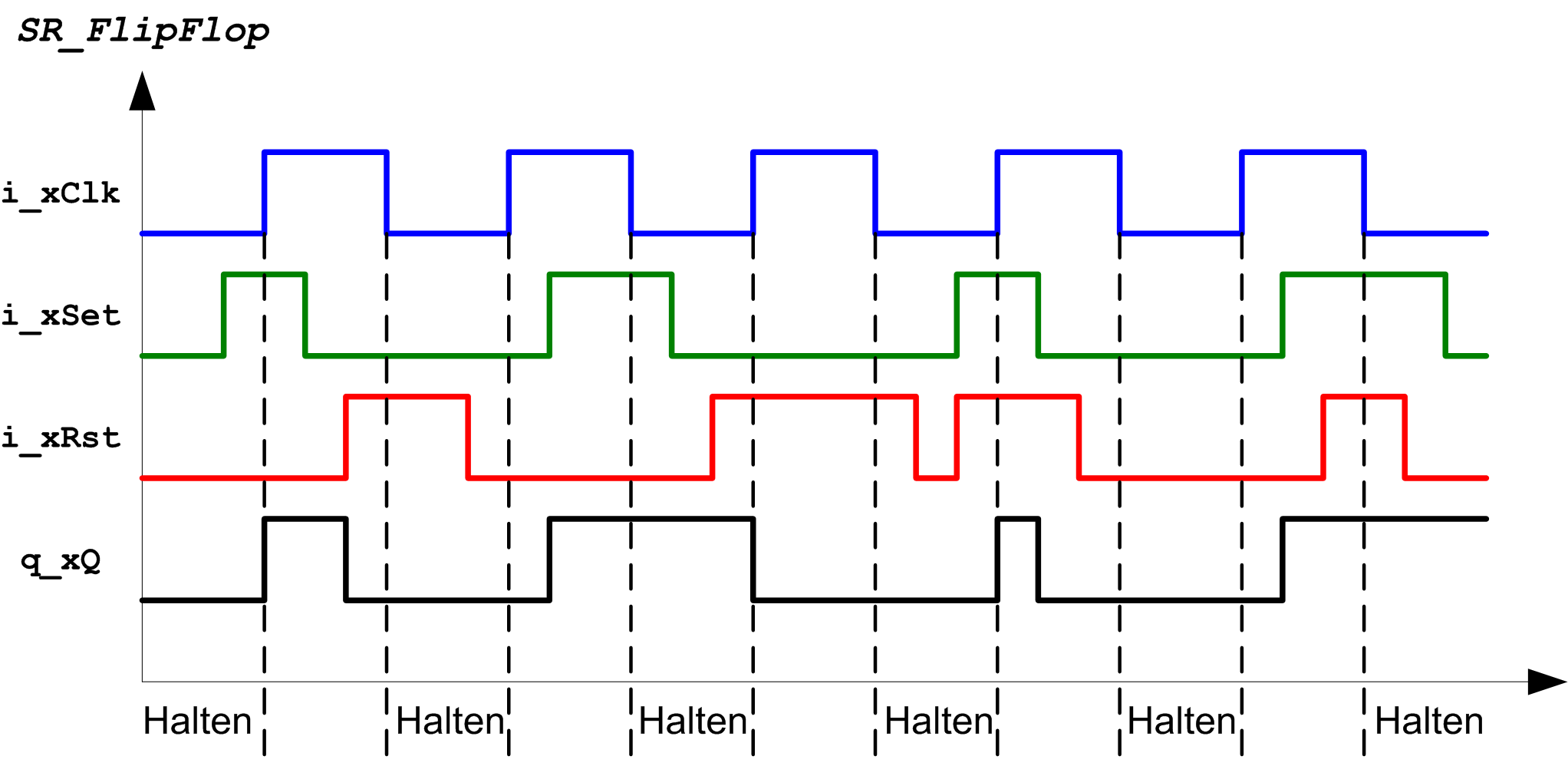

Wahrheitstabelle als Timing-Diagramm:
Diese Tabelle beschreibt die Eingangspins des Funktionsbausteins SR_FlipFlop:
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
i_xClk |
BOOL |
TRUE: Taktsignal aktiv. FALSE: Deaktiviert (Werkseinstellung) |
|
i_xSet |
BOOL |
TRUE: Setzt den Ausgang des Flip-Flops. FALSE: Deaktiviert (Werkseinstellung) |
|
i_xRst |
BOOL |
TRUE: Setzt den Ausgang des Flip-Flops zurück. FALSE: Deaktiviert (Werkseinstellung) |
Diese Tabelle beschreibt die Ausgangspins des Funktionsbausteins SR_FlipFlop:
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xQ |
BOOL |
Flip-Flop-Ausgang |
