Signal_Statistics: Berechnung vom Maximum, Minimum, Durchschnitt und Abweichung



Signal_Statistics-Funktionsbaustein

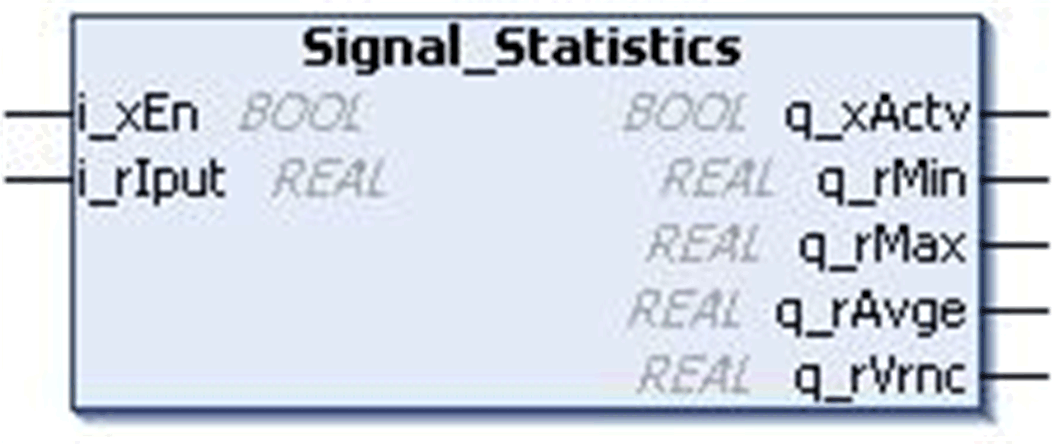

Anschlussplan

Diese Abbildung zeigt den Anschlussplan für den Funktionsbaustein Signal_Statistics:





Funktionsbeschreibung

Dieser Funktionsbaustein berechnet Maximum, Minimum, Durchschnitt und Abweichung einer Serie von Eingangswerten.

Dieser Funktionsbaustein betrachtet den Eingangswert in jedem Steuerungszyklus als Messwert.

Mindestwert

Der minimale Ausgangswert ist der geringste Wert unter den aufgezeichneten Messwerten.

Höchstwert

Der maximale Ausgangswert ist der höchste Wert unter den aufgezeichneten Messwerten.

Durchschnittswert

Der Durchschnittswert ist gleich der Summe der Beobachtungen (Messwerte) geteilt durch die Anzahl der Beobachtungen (Messwerte).





Wobei:

on = Anzahl der aufgezeichneten Messwerte

oXn = Eingangsmesswerte

o = berechneter Ausgang

Abweichungswert

Die Abweichung ist gleich der Mittelwert der Quadrate der Messwerte minus das Quadrat des Mittelwerts (durchschnittlicher Ausgangswert).



Wobei:

on = Anzahl der aufgezeichneten Messwerte

oXn = Eingangsmesswerte

o  = berechneter Ausgang

Beispiel

oStatistics (Freigeben: = TRUE, Eingang: = 1, 2

oMinimaler Ausgang =1

oMaximaler Ausgang = 2

oDurchschnitt = (1 + 2) / 2 = 1.5

oAbweichung = ((1 * 1 + 2 * 2) / 2) - (1,5 * 1,5) = 2,5 - 2,25 = 0,25

Beschreibung der Eingangspins

Diese Tabelle beschreibt die Eingangspins des Funktionsbausteins Signal_Statistics:

Beschreibung der Ausgangspins

Diese Tabelle beschreibt die Ausgangspins des Funktionsbausteins Signal_Statistics:
