Bei Verwendung eines USB-Geräts können Sie eine USB-Klemme an der USB-Schnittstelle seitlich am Gerät anbringen, um eine Trennung des USB-Kabels zu vermeiden. Die USB-Klemme kann in Verbindung mit folgenden Geräten verwendet werden:
oSerie XBT GT2000
oSerie XBT GK
|
|
|
ANLIEGENDE SPANNUNG |
|
Trennen Sie die Stromversorgung, bevor Sie Steckverbinder an das Gerät anschließen oder vom Gerät lösen. |
|
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben. |
Befestigung der USB-Klemme an Geräten der Serie XBT GT
|
Schritt |
Aktion |
|---|---|
|
1 |

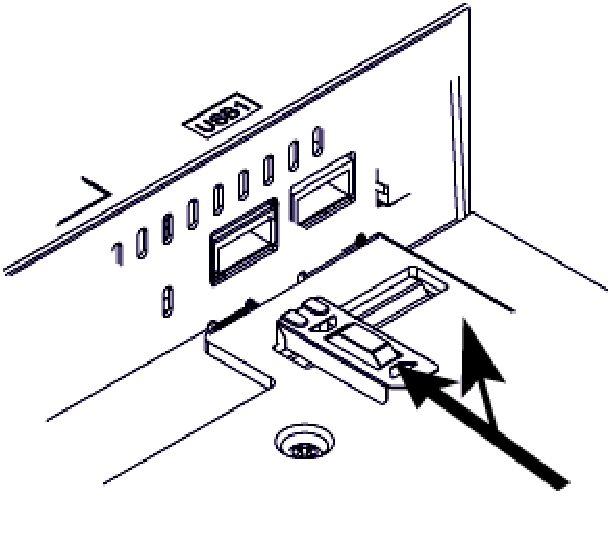

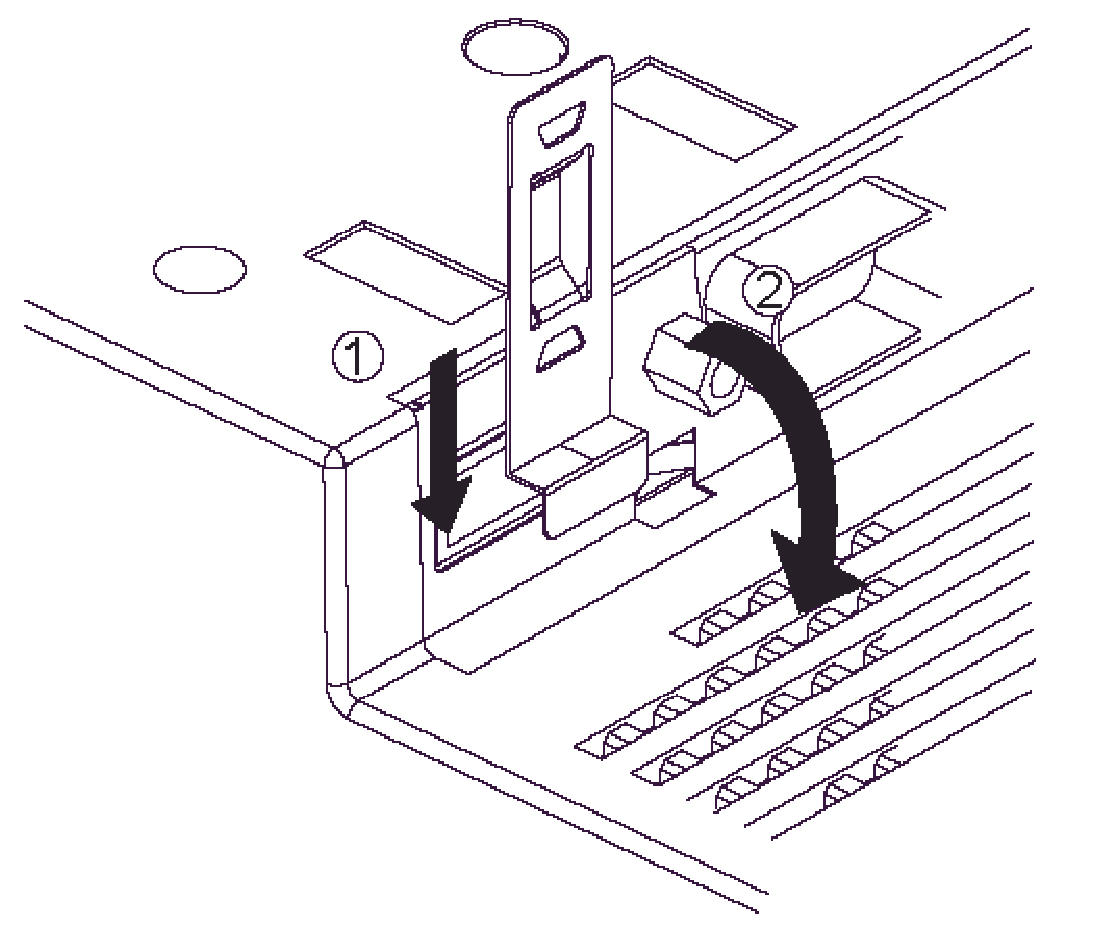

Stecken Sie die USB-Klemme in den Steckplatz vorn am USB-Port des Geräts ein und ziehen Sie sie nach unten und nach vorn.
|
|
2 |
Führen Sie das Band der USB-Schelle durch die Brücke der USB-Klemme.
|
|
3 |

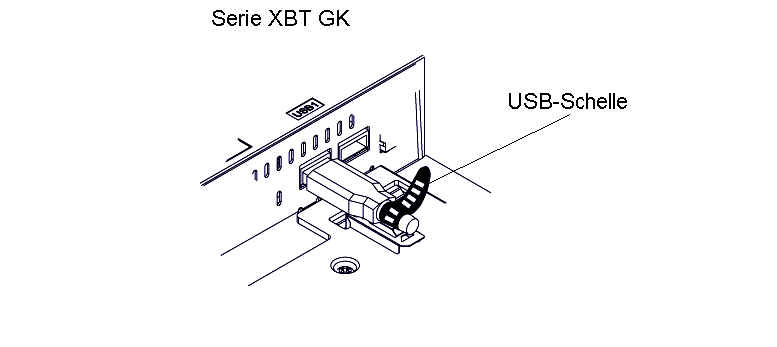

Führen Sie das USB-Kabel in den Port ein. Befestigen Sie das Band am Stecker und sichern Sie es mit der Schelle.
|
Befestigung der USB-Klemme an Geräten der Serie XBT GK
|
Schritt |
Aktion |
|---|---|
|
1 |

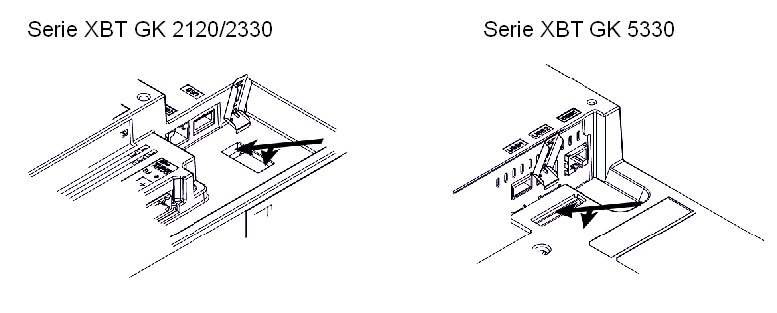

Befestigen Sie die USB-Klemme an der USB-Host-Schnittstelle am Hauptgerät. Führen Sie die USB-Klemme in den dafür vorgesehenen Platz wie unten gezeigt ein.
|
|
2 |

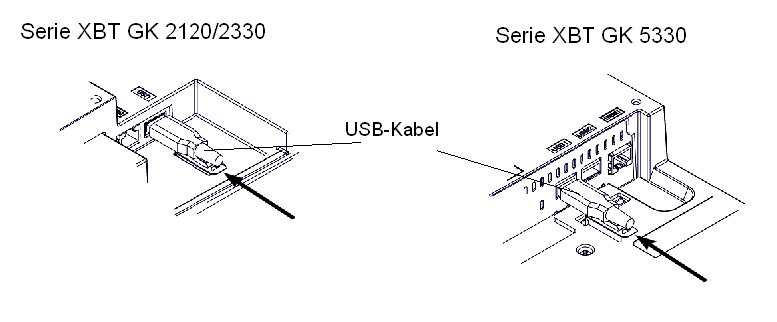

Stecken Sie das USB-Kabel in die USB-Hostschnittstelle.
|
|
3 |

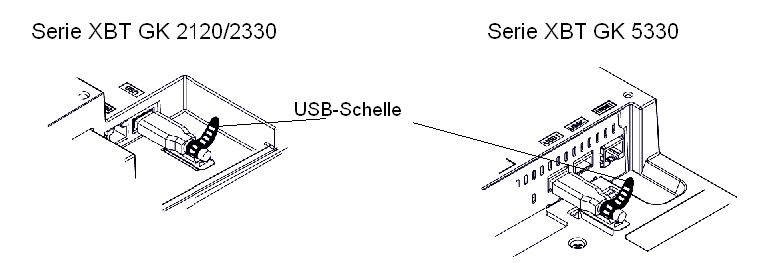

Befestigen Sie die USB-Schelle am USB-Kabel und an der USB-Klemme, um das Kabel zu sichern.
Wenn Sie ein zweites USB-Kabel installieren, wiederholen Sie die Schritte 2 und 3. |
Lösen der USB-Klemme an Geräten der Serie XBT GT

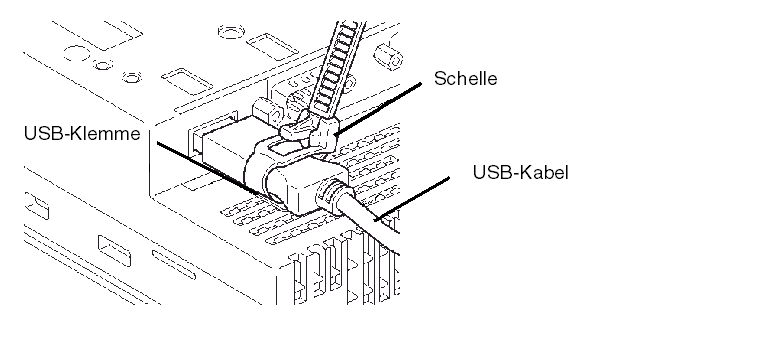

Drücken Sie die Arretiernase nach unten und heben Sie die Schelle an, um den Stecker freizugeben.
Lösen der USB-Klemme an Geräten der Serie XBT GK
|
Schritt |
Aktion |
|---|---|
|
1 |
Lösen und entfernen Sie die USB-Schelle.
|
|
2 |
Entfernen Sie das USB-Kabel.
|
|
3 |
Heben Sie die USB-Klemme zum Entfernen an.
|
