Terminal-Konfigurationsschalter
Der RS-485-Leitungspolarisierungs-Wahlschalter ist an allen Geräten der Serie XBT GT und XBT GK verfügbar.
Die DIP-Schalter der CF-Karten sind an folgenden Geräten verfügbar:
oSerie XBT GT2000
oSerie XBT GT4000
oSerie XBT GT5000
oSerie XBT GT6000
oSerie XBT GT7000
oSerie XBT GK
oXBT GT-Serie
Parameter des RS-485-Leitungspolarisierungs-Wahlschalters
In der folgenden Tabelle werden die Parameter des RS-485-Leitungspolarisierungs-Wahlschalters beschrieben:
|
Funktion |
AN |
AUS |
Kommentar |
|---|---|---|---|
|
Regelt die Polarisierung der seriellen RS-485-Leitung. |
Die serielle RS-485-Leitung ist polarisiert (620 Ω Pull-Up an D1 und 620 Ω Pull-Down an D0). |
Keine interne Polarisierung. |
Beim Zutreffen der folgenden zwei Bedingungen ist für eine Polarisierung eine Aktivierung (AN) erfirderlich: oModbus- oder Unitelway-Protokoll wurde implementiert oDer Bus wird von keiner weiteren Ausrüstung polarisiert |

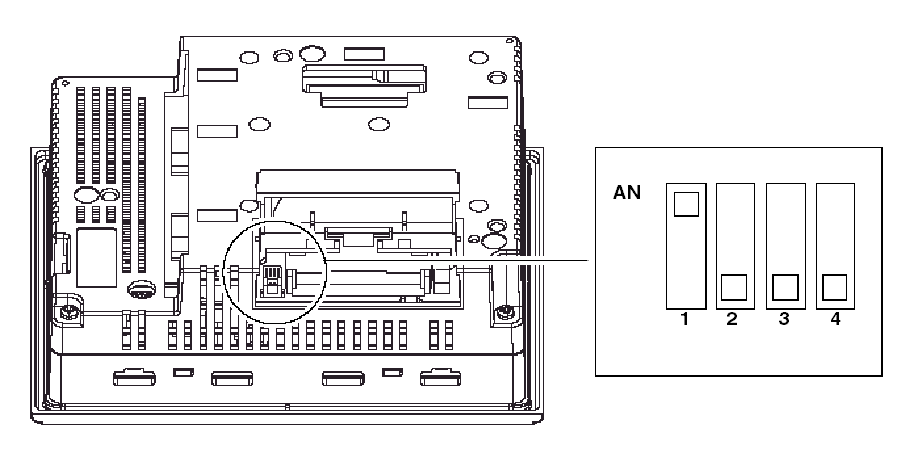

Position der DIP-Schalter der CF-Karten
Am XBT GK sowie am XBT GT2000 und höheren Geräteversionen (außer XBT GT2110) befinden sich die DIP-Schalter der CF-Karten unter der Abdeckung der CF-Karte.
Parameter für die DIP-Schalter der CF-Karten
In folgender Tabelle werden die CF-Karten-DIP-Schalter-Parameter für die Plattformen erläutert.
|
XBT GH2000 und höheren und XBT GK |
|||
|---|---|---|---|
|
DIP-Schalter |
Funktion |
AN |
AUS |
|
1 |
Kontrolliert das Herunterladen aus der CF-Karte. |
Die Anwendung wird aus der CF-Karte heruntergeladen und in den internen Speicher übertragen. |
- |
|
2 |
Reserviert |
- |
- |
|
3 |
Reserviert |
- |
- |
|
4 |
Steuert das forcierte Schließen der CF-Kartenabdeckung (wird verwendet, wenn die CF-Kartenabdeckung defekt ist). |
Forciertes Schließen aktiviert. |
Forciertes Schließen deaktiviert. |
|
XBT GH |
|||
|---|---|---|---|
|
DIP-Schalter |
Funktion |
AN |
AUS |
|
1 |
Kontrolliert das Herunterladen aus der CF-Karte. |
Die Anwendung wird aus der CF-Karte heruntergeladen und in den internen Speicher übertragen. |
- |
|
2 |
Modus für erzwungene übertragung |
Modus für erzwungene übertragung: AN |
Modus für erzwungene übertragung: AUS |
|
3 |
Reserviert |
- |
- |
|
4 |
Steuert das forcierte Schließen der CF-Kartenabdeckung (wird verwendet, wenn die CF-Kartenabdeckung defekt ist). |
Forciertes Schließen aktiviert. |
Forciertes Schließen deaktiviert. |

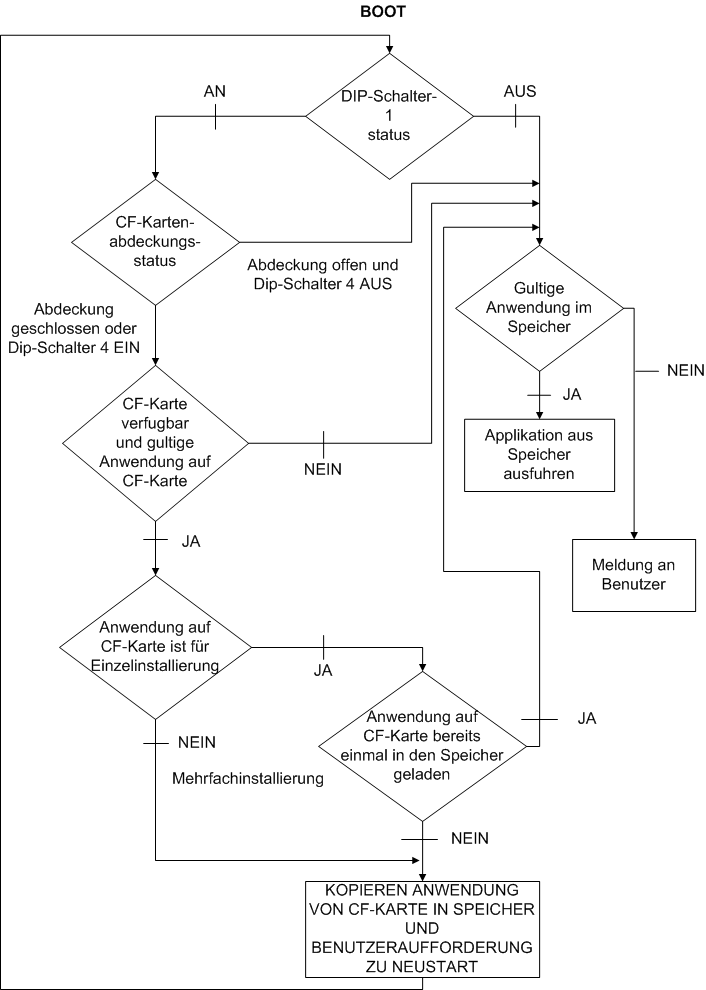

Die folgende Abbildung detailliert anschaulich das Verhalten des Geräts im BOOT-Modus entsprechend den Einstellungen der DIP-Schalter und dem Status der CF-Karte:

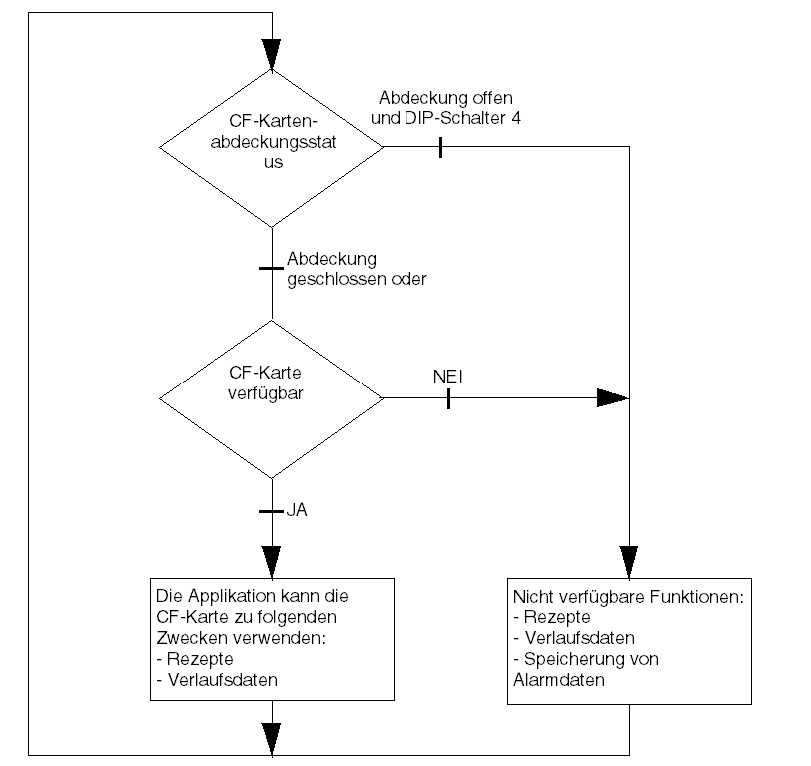

Die folgende Abbildung detailliert anschaulich das Verhalten des Geräts im RUN-Modus entsprechend den Einstellungen der DIP-Schalter und dem Status der CF-Karte:
