Kühlschranksteuerung visualisieren
In dieser Anleitung zeigen wir Ihnen anhand eines konkreten Beispiels, wie Sie Visualisierungen zum Projekt hinzufügen und die Elemente der Visualisierung mit den Variablen des Steuerprogramms verbinden.
Diese Anleitung basiert auf dem Beispielprogramm RefigeratorControl, das im Kapitel "Ihr erstes Programm in CODESYS" erstellt wird. Das fertige Programm finden Sie im Installationsverzeichnis von CODESYS im Unterordner "Projects".
Die Visualisierung besteht aus folgenden drei Visualisierungsbildern:
Visualization: Bedienelemente und Anzeigen des Kühlschranks
Diagnosis: Verlauf der Soll-/ und Isttemperatur, Einstellen der Parameter
Live-Visu: Animation mit Kühlschrank
Selektieren Sie das Objekt Application im Gerätebaum.
Wählen Sie den Befehl Projekt ‣ Objekt hinzufügen ‣ Visualisierung .
Geben Sie Live_Visu als Namen ein.
Legen Sie zwei weitere Visualisierungen mit den Namen Diagnosis und Visualization an.
Aufbau der Visualisierung Visualization
Dieses Bild besteht aus Bedien- und Anzeigeelementen, die den Kühlschrank steuern.
Numerische Anzeige der Isttemperatur
Zeigerinstrument zur Anzeige der Isttemperatur
Numerische Anzeige der Solltemperatur
Potentiometer zur Einstellung der Solltemperatur
Beschriftung für Kompressorlampe
Lampe für Kompressor ein
Beschriftung für Signallampe
Lampe für Signal "Türe schließen"
Schalter zum Öffnen und Schließen der Kühlschranktür
Öffnen Sie die Visualisierung Visualization im Editor.
Ziehen Sie ein Visualisierungselement Rechteck in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Actual temperature: %2.1f °C
Textvariablen ‣ Textvariable : Glob_Var.rTempActual
Ziehen Sie ein Visualisierungselement Zeigerinstrument 180° in den Editor.
Ändern Sie folgende Eigenschaften
Wert : Glob_Var.rTempActual
Skala ‣ Skalenende : 20
Skala ‣ Hauptskala : 5
Skala ‣ Unterskala : 1
Ziehen Sie ein Visualisierungselement Rechteck in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Temperature presetting: %.1f °C
Textvariablen ‣ Textvariable : Glob_Var.rTempSet
Ziehen Sie ein Visualisierungselement Potentiometer in den Editor.
Ändern Sie folgende Eigenschaften
Variable : Glob_Var.rTempSet
Hintergrund ‣ Farbe Hintergrund : Gelb
Zeiger ‣ Farbe : rot
Skala ‣ Unterskalenposition : Außen
Skala ‣ Skalenanfang : 3
Skala ‣ Skalenende : 13
Skala ‣ Unterskala : 1
Skala ‣ Hauptskala : 1
Beschriftung ‣ Einheit : °C
Beschriftung ‣ Skalenformat (C-Syntax) : %.0f
Beschriftung ‣ Max. Breite der Beschriftungen : 21
Beschriftung ‣ Höhe der Beschriftung :15
Ziehen Sie ein Visualisierungselement Beschriftung in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Cooling compressor
Ziehen Sie ein Visualisierungselement Lampe in den Editor. Positionieren Sie es hinter dem Text Cooling compressor"
Ändern Sie folgende Eigenschaften
Variable : Glob_Var.bCompressor
Ziehen Sie ein Visualisierungselement Beschriftung in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Signal (Beep)
Ziehen Sie ein Visualisierungselement Lampe in den Editor. Positionieren Sie es hinter dem Text "Signal (Beep)"
Ändern Sie folgende Eigenschaften
Variable : Glob_Var.bSignal
Hintergrund ‣ Bild : Rot
Ziehen Sie ein Visualisierungselement Rechteck in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text :Door open
Ziehen Sie ein Visualisierungselement Kippschalter in den Editor.
Ändern Sie folgende Eigenschaften
Variable : Glob_Var.rDoorOpen
Aufbau der Visualisierung Diagnosis

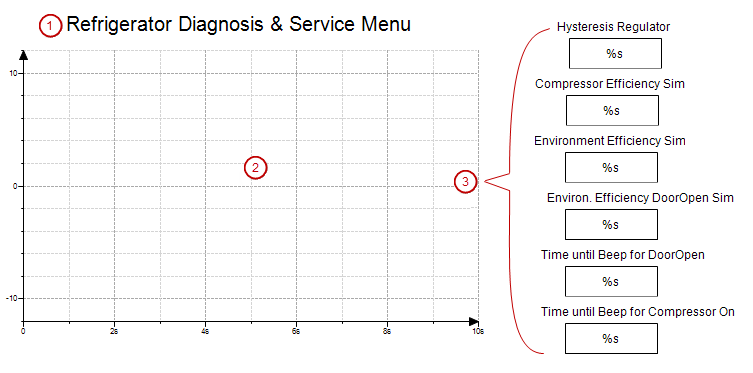

In diesem Bild können Sie den Temperaturverlauf beobachten und die Parameter optimieren.
Elemente Beschriftung für die Überschrift
Element Trace zur Darstellung des Temperaturverlaufs
Elemente Rechteck zur Anzeige der Werte
Öffnen Sie die Visualisierung Diagnosis im Editor.
Ziehen Sie ein Visualisierungselement Beschriftung in den Editor.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Refrigerator Diagnosis & Service Menu
Texteigenschaften ‣ Schriftart : Arial, Standard, 18
Ziehen Sie ein Visualisierungselement Trace in den Editor.
Klicken Sie auf den Wert Diagnosis_Trace1 der Eigenschaft Trace.
⇒ Es öffnet sich der Dialog Tracekonfiguration.
Wählen Sie für Task die Task MainTask aus.
Klicken Sie auf den Link Variable hinzufügen.
⇒ Es wird eine Variable zum Trace hinzugefügt. Die Variableneinstellungen werden im Dialog angezeigt.
Wählen Sie für Variable die Variable Glob_Var.bCompressor aus.
Fügen Sie die Variablen Glob_Var.rTempSet und Glob_Var.rTempActual zum Trace hinzu. Für die weiteren Einstellungen können Sie die Standardwerte übernehmen.
Schließen Sie den Dialog mit OK.
Ziehen Sie ein Visualisierungselement Rechteck in den Editor. Platzieren Sie es rechts neben dem Element Trace.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : %s
Textvariablen ‣ Textvariable : PLC_PRG.rHysteresis
Konfigurieren Sie die Eingabekonfiguration OnMouseDown des Elements. Klicken Sie dazu auf Eingabekonfiguration ‣ OnMouseDown ‣ Konfigurieren...
⇒ Der Dialog Eingabekonfiguration öffnet sich.
Weisen Sie der Aktion den Befehl Variable schreiben zu. Übernehmen Sie die Standardwerte und klicken Sie auf OK.
Ziehen Sie ein Visualisierungselement Beschriftung in den Editor. Platzieren Sie es über dem ersten Rechteck.
Ändern Sie folgende Eigenschaften
Texte ‣ Text : Hysteresis Regulator
Passen Sie die Größe und die Position der beiden Elemente an.
Selektieren Sie die beiden Elemente Rechteck und Beschriftung und vervielfältigen Sie sie mit Kopieren und Einfügen.
Passen Sie die Überschriften und Variablen der kopierten Elemente an
Text: Compressor Efficiency, Textvariable: Simulation.P_Cooling
Text: Environment Efficiency, Textvariable: Simulation.P_Environment
Text: Environ. Efficiency DoorOpen Sim, Textvariable: Simulation.P_EnvironmentDoorOpen
Text: Time until Beep for DoorOpen, Textvariable: Glob_Var.timDoorOpenThreshold
Text: Time until Beep for Compressor On, Textvariable: Glob_Var.timAlarmThreshold
Siehe auch
Aufbau der Visualisierung 'Live-Visu'

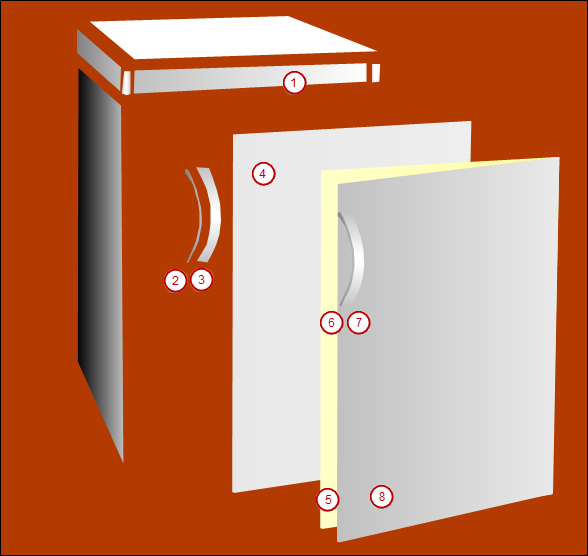

Dieses Bild besteht aus der Darstellung eines Kühlschranks. Der Kühlschrank ist aus mehreren Visualisierungselementen vom Typ Polygon zusammengesetzt. Die Türe des Kühlschranks ist sowohl geschlossen als auch im offenen Zustand gezeichnet. Beide Türen bestehen aus einer Gruppe von Einzelelementen.
Öffnen Sie die Visualisierung Live_Visu im Editor.
Selektieren Sie das Visualisierungselement Polygon in der Ansicht Werkzeuge.
Klicken Sie mehrfach in den Editor und spannen damit eine Fläche auf. Beenden Sie das Hinzufügen von Eckpunkten mit einem Rechtsklick.
Verschieben Sie die Eckpunkte an die gewünschte Position, so dass das Element (1) entsteht.
⇒ .. figure:: PNG72_visu_img_tutorial_polygon1.png
alt
Selektieren Sie das Element.
Verändern Sie folgende Eigenschaften:
Farben ‣ Farbverlauf verwenden :
Aussehen ‣ Linienart : Unsichtbar
Klicken Sie in die Eigenschaft Farben ‣ Farbverlauf verwenden
Wählen Sie im Dialog Farbverlaufeditor bei Farbe 1 die Farbe Grau.
⇒ .. figure:: PNG72_visu_img_tutorial_polygon2.png
alt
Erstellen Sie alle weiteren Elemente mit dem Visualisierungselement Polygon.
Gruppieren Sie die Elemente der geschlossenen Türe (2+3+4) und der offenen Türe (5+6+7+8). Selektieren Sie dazu die Elemente mit gedrückter Umschalt-Taste und wählen Sie den Befehl Visualisierung ‣ Gruppe .
Schieben Sie nun die Elemente zusammen, so dass der fertige Kühlschrank entsteht. Legen Sie die offene Türe dabei exakt auf die geschlossene Türe.
Selektieren Sie die Gruppe "Offene Türe".
Doppelklicken Sie in den Eigenschaften auf das Eingabefeld für Zustandsvariable ‣ Unsichtbarkeit .
Öffnen Sie die Eingabeunterstützung mit F2.
Wählen Sie in der Kategorie Variablen die Variable rDoorOpen aus (unter Application ‣ Glob_Var ).
Negieren Sie die Variable mit NOT (--> NOT Glob_Var.rDoorOpen)
⇒ Wenn die Variable rDoorOpen FALSE ist, die Tür also geschlossen, wird das Element unsichtbar. Dadurch wird die darunterliegende geschlossene Türe sichtbar.
Kopieren Sie folgende Elemente aus dem Visualisierungsbild Visualization:
Potentiometer zum Einstellen der Temperatur
Rechteck zur Anzeige der Solltemperatur
Schalter Door open
Lampe Cooling compressor
Lampe Signal (Beep)
Fügen Sie die Elemente über die Zwischenablage in das Visualisierungsbild Live_Visu ein.
Verkleinern Sie die Elemente und platzieren Sie diese am Kühlschrank.
⇒ .. figure:: PNG72_visu_img_tutorial_refrigerator_complete.png
alt
Visualisierung im Onlinebetrieb (Simulation)
Nachdem Sie die Visualisierung fertiggestellt haben, testen Sie diese in der Simulation.
Wählen Sie den Befehl Online ‣ Simulation .
Wählen Sie den Befehl Online ‣ Einloggen .
⇒ Es öffnet sich ein Dialog, der Sie fragt, ob die Applikation angelegt und geladen werden soll.
Bestätigen Sie den Dialog mit Ja.
Wählen Sie den Befehl Debug ‣ Start .
Öffnen Sie die Visualisierung Live_Visu im Editor.
⇒ Sie sehen den Kühlschrank im Onlinebetrieb.
Öffnen Sie die Türe über den Schalter und beobachten Sie die Temperatur und die Alarme. Verändern Sie die Parameter in dem Bild Diagnosis und sehen Sie die Reaktion im Temperaturverlauf.
