Bauteilkennzeichnung

HMIGK2310/5310

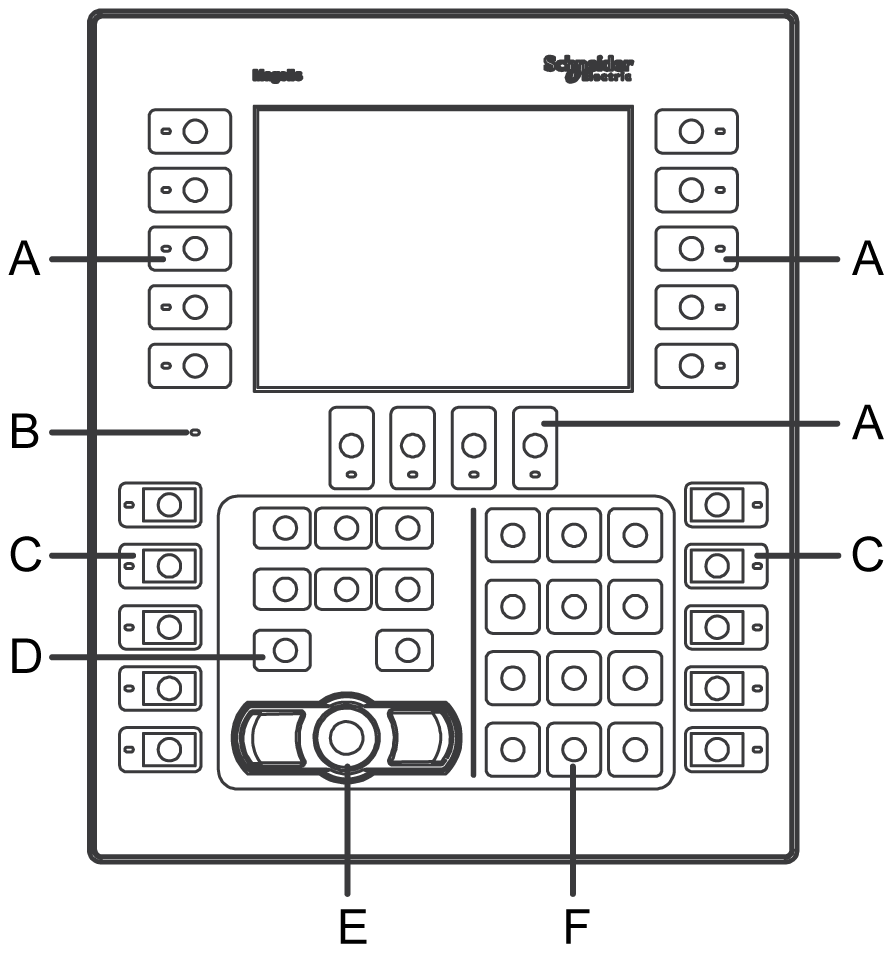

Frontseite






A: Dynamische Funktionstasten*1

B: Status-LED

C: Statische Funktionstasten*1

D: Cursor-Tasten

E: Mauszeiger*2

F: Alphanumerisches Tastenfeld



*1 Mit Funktionstasten werden die entsprechenden in Ihrer Bildbearbeitungs-Software festgelegten Vorgänge ausgeführt. Weitere Informationen finden Sie im entsprechenden Benutzerhandbuch.

*2 Mit dem Mauszeiger können Sie den Cursor steuern und Objekte auf dem Terminal aktivieren. Bewegen des Cursors: Drücken Sie den Mauszeiger in die Richtung, in die sich der Cursor bewegen soll. Aktivieren eines Objekts: Positionieren Sie den Cursor über einem Objekt, und drücken Sie den linken bzw. rechten Knopf des Mauszeigers.

HINWEIS: Weitere Informationen zu Tasteneinstellungen und -operationen erhalten Sie im Handbuch zu Ihrer Bildschirmbearbeitungs-Software.

HMIGK2310

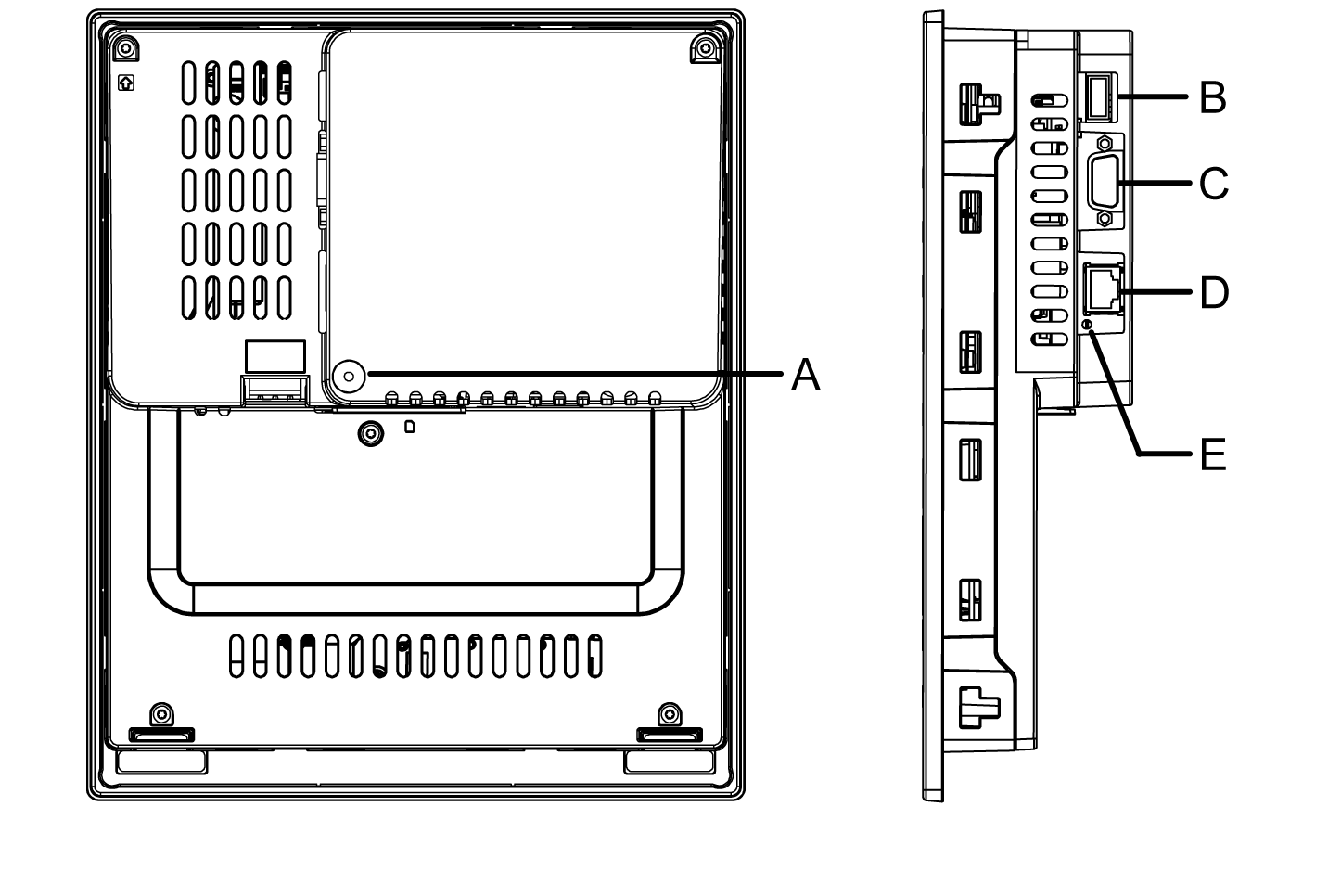

Hinten/Rechts

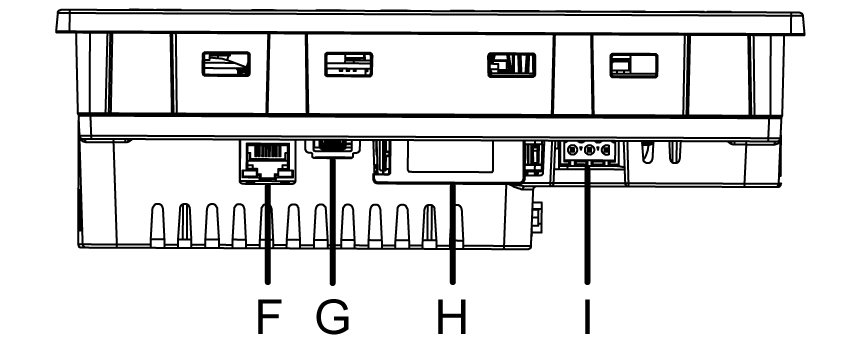

Unterseite






A: SD-Kartenzugriffs-LED *1

B: USB-Schnittstelle (Typ A) (USB1)*2

C: Serielle Schnittstelle (COM1)*2: RS-232C

D: Serielle Schnittstelle (COM2)*2: RS-485

E: COM2-LED*1

F: Ethernetschnittstelle (ETHERNET)*2

G: USB-Schnittstelle (Mini-B) (USB2)*2

H: SD-Karten-/Akku-Abdeckung

I: Netzstecker



*1 Weitere Informationen unter LED-Anzeigen.

*2 Weitere Informationen unter Schnittstellenspezifikation.

Caution_Color.gifVORSICHT

VERBRENNUNGSGEFAHR

Schließen Sie das Modbus RJ-45-Kommunikationskabel nicht an der Ethernetschnittstelle an.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

HMIGK5310

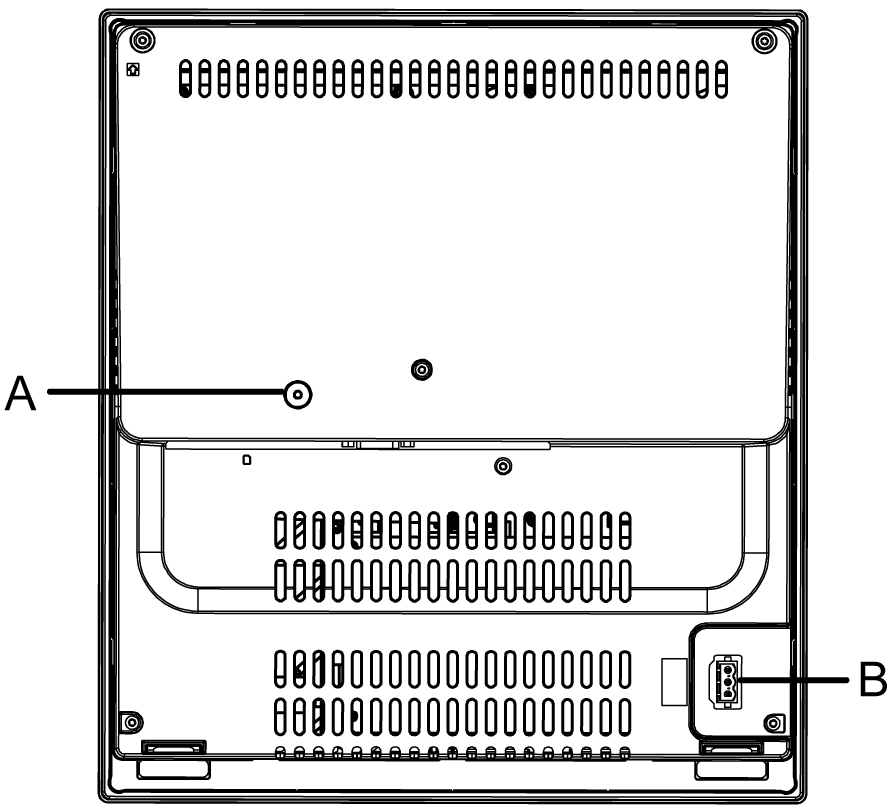

Rückseite

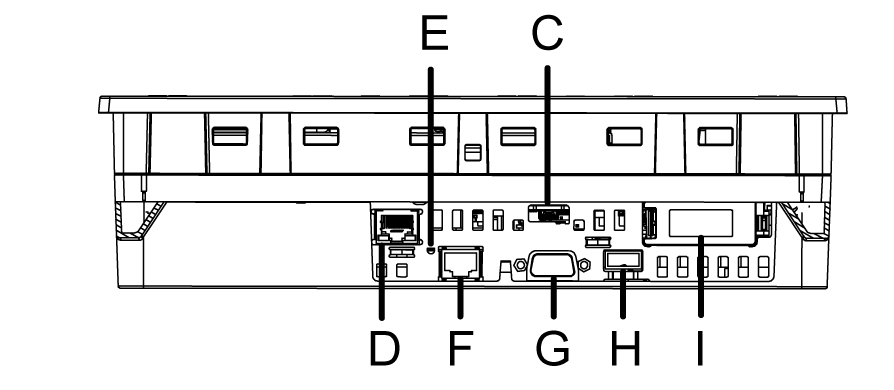

Unterseite






A: SD-Kartenzugriffs-LED *1

B: Netzstecker

C: USB-Schnittstelle (Mini-B) (USB2)*2

D: Ethernetschnittstelle (ETHERNET)*2

E: COM2-LED*1

F: Serielle Schnittstelle (COM2)*2: RS-485

G: Serielle Schnittstelle (COM1)*2: RS-232C

H: USB-Schnittstelle (Typ A) (USB1)*2

I: SD-Karten-/Akku-Abdeckung



*1 Weitere Informationen unter LED-Anzeigen.

*2 Weitere Informationen unter Schnittstellenspezifikation.

Caution_Color.gifVORSICHT

VERBRENNUNGSGEFAHR

Schließen Sie das Modbus RJ-45-Kommunikationskabel nicht an der Ethernetschnittstelle an.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.
